Bariera świetlna IR i strzelnica optyczna - KIT AVT 730
- Bariera świetlna IR i strzelnica optyczna pozwalają wykrywać obecność albo przerwanie wiązki podczerwieni na dystansie 5–10 m. AVT730 B to KIT DIY z płytkami PCB nadajnika i odbiornika oraz elementami do lutowania.
Tor podczerwieni z nadajnikiem i odbiornikiem - KIT DIY AVT730
Zestaw elementów do wykonania bariery świetlnej albo strzelnicy optycznej z nadajnikiem IR i odbiornikiem z wyjściami wykonawczymi.
KIT bariery IR z regulacją nadajnika i dwoma trybami odbiornika

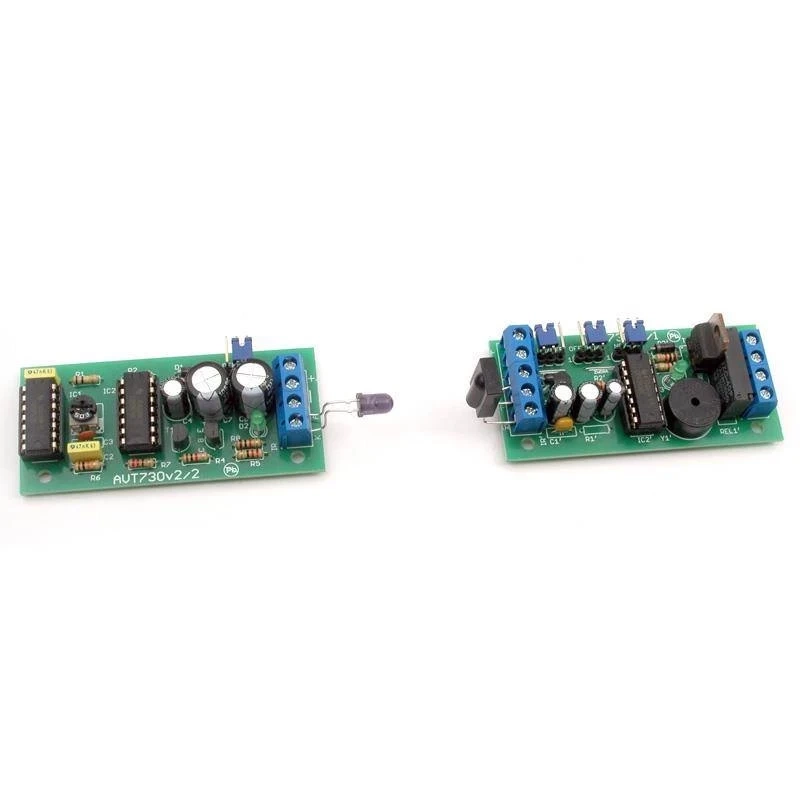

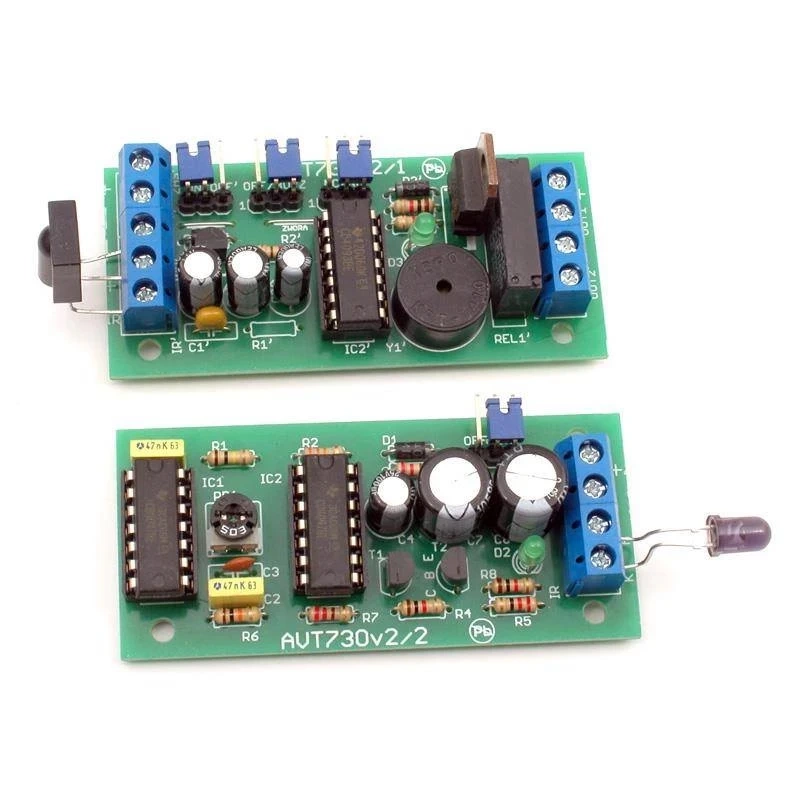

AVT730 tworzy kompletny tor świetlny składający się z nadajnika impulsów podczerwieni i odbiornika. Nadajnik emituje krótkie paczki impulsów 36 kHz, a odbiornik TFMS5360 rozpoznaje ich obecność.
Zworka w odbiorniku pozwala wybrać pracę jako strzelnica optyczna albo bariera świetlna. Odbiornik ma brzęczyk piezo, możliwość wyłączenia sygnalizacji akustycznej, wyjście napięciowe i wyjście przekaźnikowe. Wersja B obejmuje płytki PCB oraz podzespoły przewidziane do zlutowania nadajnika i odbiornika.
Karta techniczna
AVT730
KIT toru optycznego IR z nadajnikiem impulsów, odbiornikiem z brzęczykiem, wyjściem napięciowym i przekaźnikiem.
| Kod projektu | AVT730 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | bariera świetlna IR, strzelnica optyczna |
| Tor optyczny | nadajnik IR 36 kHz i odbiornik TFMS5360 |
| Zasięg | 5–10 m, z możliwością regulacji i zwiększenia |
| Tryby pracy | reakcja na pojawienie się impulsów IR albo na przerwanie wiązki |
| Wyjścia odbiornika | napięciowe maks. 12 V DC / 2 A oraz przekaźnikowe maks. 230 V AC / 2 A |
| Sygnalizacja | brzęczyk piezo z możliwością wyłączenia zworką |
| Zasilanie | nadajnik 3–12 V DC, odbiornik 7–12 V DC |

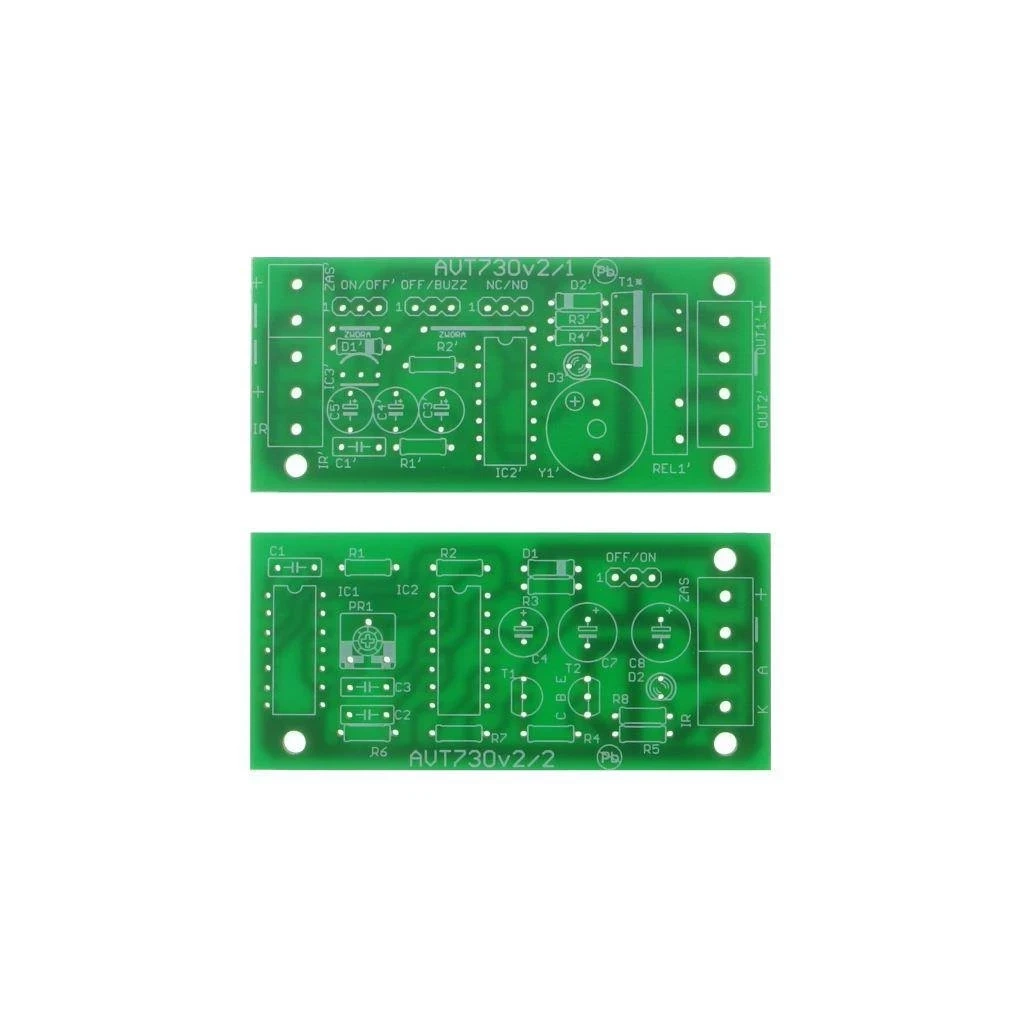

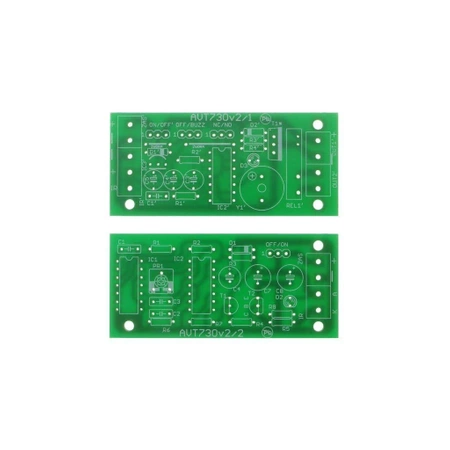

| Wymiary płytek PCB | nadajnik 33×72 mm, odbiornik 33×72 mm |
Wersja
AVT730 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytki PCB oraz podzespoły przewidziane do zlutowania toru podczerwieni z nadajnikiem i odbiornikiem.
Notes
Montaż trzeba wykonać na dwóch płytkach: nadajnika i odbiornika. W nadajniku wymagane jest dodatkowe połączenie między wyprowadzeniami 8 i 9 układu IC2.
Dla maksymalnej czułości warto dostroić PR1 w nadajniku. Regulację najlepiej wykonywać przy osłabionych impulsach świetlnych, aby znaleźć punkt największej reakcji odbiornika.
R5 w nadajniku wpływa na siłę impulsów IR: 4,7 Ω zwiększa zasięg, a 100 Ω go zmniejsza.
Przed uruchomieniem należy sprawdzić biegunowość kondensatorów elektrolitycznych, diod, tranzystorów, odbiornika IR i stabilizatora 78L05.
Uwaga: część sterująca AVT730 pracuje z niskim napięciem, ale styki przekaźnika mogą przełączać obwód 230 V AC / 2 A. Montaż z napięciem sieciowym wymaga zamkniętej obudowy, izolacji, bezpiecznika, odpowiednich przewodów i kwalifikacji.
Najczęściej zadawane pytania
AVT730 B to KIT DIY z płytkami PCB nadajnika i odbiornika oraz elementami do lutowania toru podczerwieni.
Do wykonania bariery świetlnej IR, strzelnicy optycznej, wykrywania przerwania wiązki albo układu demonstracyjnego z nadajnikiem i odbiornikiem podczerwieni.
Nie. Układ działa sprzętowo, bez mikrokontrolera i bez programu.
Tryb wybiera zworka NC/NO w odbiorniku. Jedno ustawienie reaguje na odebranie impulsów IR, drugie na ich zanik, czyli przerwanie bariery.
Nadajnik wymaga 3–12 V DC, a odbiornik 7–12 V DC.
