AVTduinoGraphLCD - PCB do projektu AVT 1715

Do pobrania:

Dokumentacja

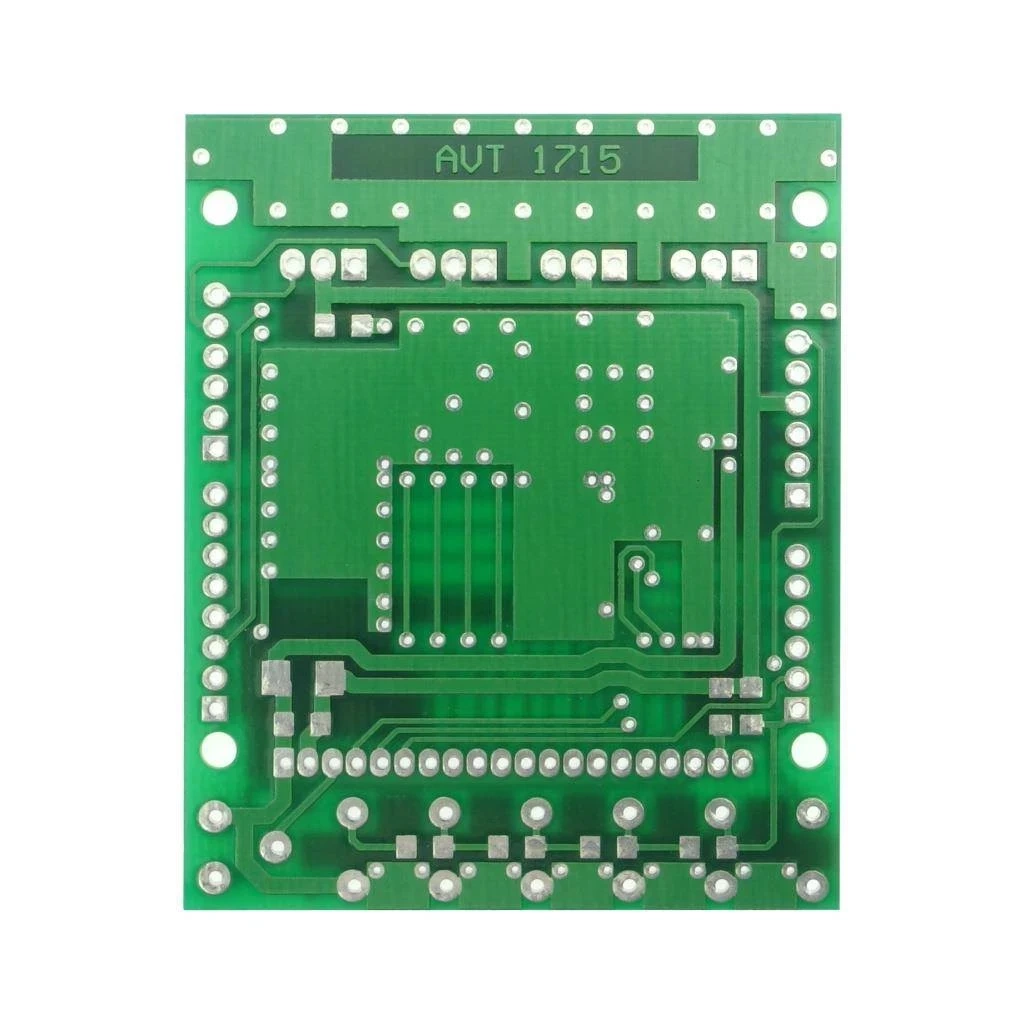

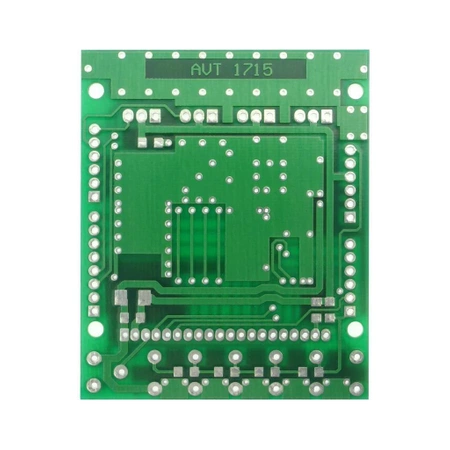

Przedstawiona płytka umożliwia zastosowanie typowego wyświetlacza graficznego ze sterownikiem zgodnym z KS0108 w aplikacjach z AVTDuino.

W aplikacji użyto wyświetlacza typu AG128064BFHEK/BG-E6 EL602 o niewielkich wymiarach zewnętrznych wynoszących 54 mm×50 mm, z wbudowanym generatorem napięcia kontrastu i podświetleniem. Wyświetlacz ma stosunkowo nieduży pobór mocy, bo jedynie 50 mW (z podświetleniem!) przy zasilaniu napięciem 5V.

Wymiary płytki: 66x54mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT1715

Projekt AVT 1715 EP 11/12
