AVTduino miniLCD - miniaturowy panel operatora dla Arduino - PCB do projektu AVT 1722
- Panel miniLCD doda do Arduino wyświetlacz 2×8, enkoder, przyciski, LED RGB, 1-Wire i przekaźnik. Wersja A zawiera PCB do AVT1722; elementy kompletujesz osobno.

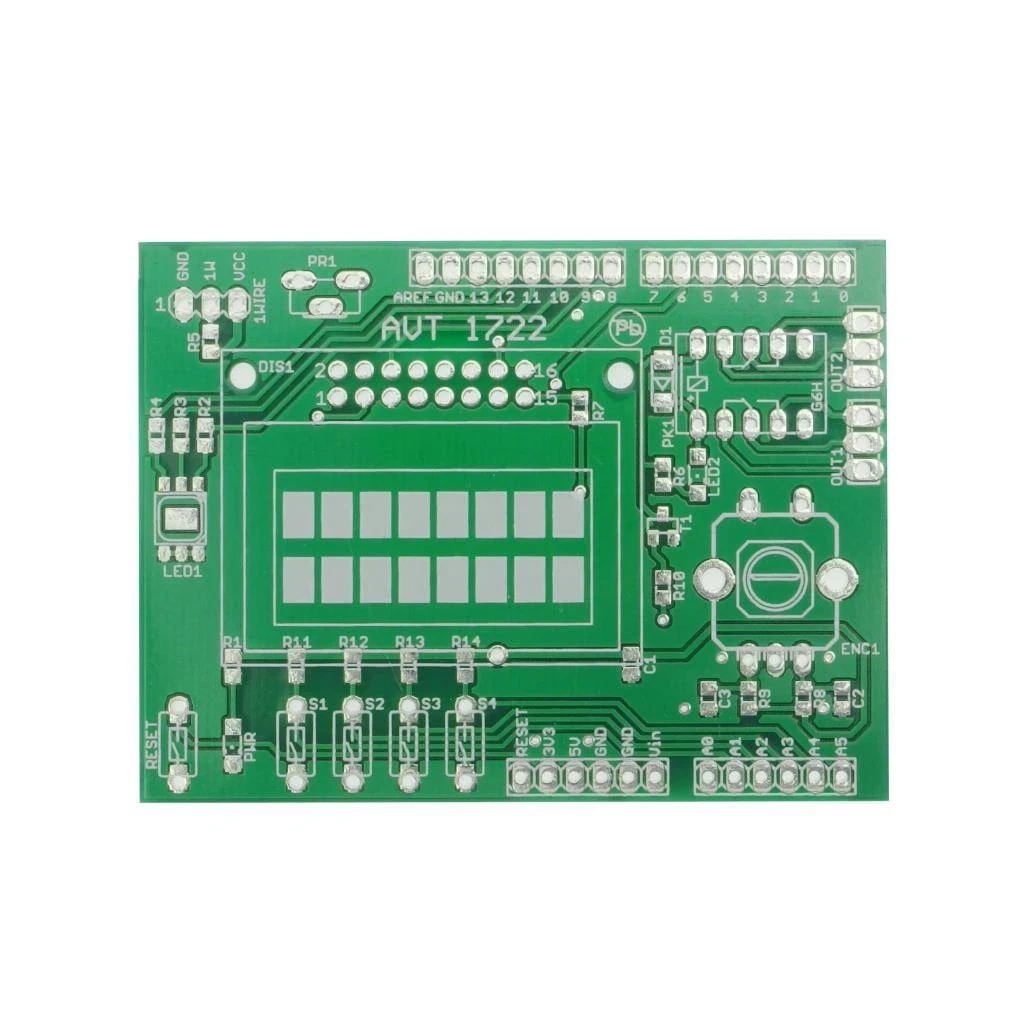

Miniaturowa nakładka z LCD 2×8 i enkoderem - płytka PCB do AVT1722
Płytka PCB do wykonania panelu operatora miniLCD dla AVTduino oraz zgodnych płytek bazowych.
Panel operatora do lokalnego menu, nastaw i sygnalizacji
AVT1722 to projekt miniaturowego panelu operatora do AVTduino i zgodnych płytek bazowych. Pozwala dodać do sterownika niewielki wyświetlacz LCD, wygodną obsługę enkoderem, przyciski użytkownika, sygnalizację LED RGB, złącze czujnika 1-Wire oraz miniaturowy przekaźnik.
Moduł sprawdza się w prototypach, sterownikach, regulatorach, termometrach, panelach konfiguracyjnych i urządzeniach edukacyjnych, w których potrzebny jest lokalny interfejs użytkownika. Wyświetlacz LCD 2×8 znaków może pokazywać komunikaty, wartości pomiarowe i pozycje menu, a impulsator z przyciskiem ułatwia zmianę nastaw. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1722
Miniaturowy panel operatora do AVTduino i zgodnych płytek bazowych z LCD 2×8, enkoderem, przyciskami, LED RGB, 1-Wire i przekaźnikiem.
| Wersja | A – płytka drukowana PCB |
| Funkcja | panel operatora i nakładka prototypowa do AVTduino oraz zgodnych płytek |
| Wyświetlacz | LCD 2×8 znaków z podświetleniem |
| Elementy obsługi | 4 przyciski, Reset oraz impulsator obrotowy z przyciskiem |
| Sygnalizacja | dioda LED RGB oraz dioda zasilania PWR |
| Złącze czujnika | 1-Wire, np. dla DS18B20 |
| Wyjście wykonawcze | miniaturowy przekaźnik 1 A |
| Zgodność mechaniczna | nakładka na płytkę bazową AVTduino lub płytkę zgodną z jej układem złącz |
| Zasilanie | 5 VDC z płytki bazowej |
| Płytka PCB | 71×53 mm |
Wersja
AVT1722 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4, R6: 1 kΩ SMD 0805
- R5: 2,2 kΩ SMD 0805
- R7: 56 Ω SMD 0805
- R8–R14: 10 kΩ SMD 0805
- C1–C3: 100 nF SMD 0805
- D1: 1N4148
- T1: BC847
- LED1: dioda LED RGB 5060
- LED2, PWR: diody LED 1206
- PR1: potencjometr montażowy 10 kΩ RM63
- PK1: przekaźnik AZ850-5
- LCD: wyświetlacz LCD 2×8 znaków
- ENC1: impulsator ze zintegrowanym przyciskiem
- S1–S4, RESET: przyciski miniaturowe
- OUT1, OUT2: złącza śrubowe, raster 2,54 mm
- J1–J3, POWER: listwy goldpin
Notes
LCD pracuje w organizacji 2×8 znaków. Kontrast ustawia się potencjometrem PR1, a rezystor R7 ogranicza prąd podświetlenia.
Panel udostępnia 4 przyciski użytkownika, przycisk Reset oraz enkoder z przyciskiem, co pozwala budować proste menu, nastawy i interfejs lokalny bez dodatkowej płytki operatorskiej.
Złącze 1-Wire pozwala podłączyć czujnik, np. DS18B20, a miniaturowy przekaźnik zapewnia proste wyjście wykonawcze do niewielkiego obciążenia.
Moduł jest zasilany napięciem 5 VDC z płytki bazowej, dlatego przed użyciem trzeba sprawdzić zgodność mechaniczną, orientację złącz i wymagania programu obsługującego peryferia.
Uwaga: moduł pobiera zasilanie 5 VDC z płytki bazowej. Przed podłączeniem należy sprawdzić orientację nakładki, zgodność wyprowadzeń i obciążenie przekaźnika, aby nie uszkodzić płytki bazowej ani podłączonych elementów.
Najczęściej zadawane pytania
AVT1722 A zawiera wyłącznie płytkę PCB do projektu panelu operatora miniLCD do AVTduino i zgodnych płytek. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do budowy lokalnego panelu użytkownika dla prototypu lub sterownika AVTduino, szczególnie gdy potrzebne są komunikaty LCD, przyciski, enkoder, sygnalizacja LED i proste wyjście przekaźnikowe.
Projekt wykorzystuje wyświetlacz LCD 2×8 znaków z podświetleniem i regulacją kontrastu.
Na płytce jest złącze 1-Wire, do którego można podłączyć np. czujnik DS18B20, jeżeli program w płytce bazowej obsługuje taki czujnik.
Tak. AVT1722 jest zgodny z Arduino oraz AVTduino pod względem układu złącz i pracy z poziomami 5 V. Przed użyciem należy sprawdzić zgodność wyprowadzeń konkretnej płytki bazowej oraz obsługę LCD, przycisków, enkodera, 1-Wire, LED RGB i przekaźnika w programie.
Nie. To nakładka do płytki bazowej. Do pracy wymaga zasilania 5 VDC oraz programu obsługującego LCD, przyciski, enkoder, LED RGB, 1-Wire i przekaźnik.
