Co zawiera wersja AVT1668 A?
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
AVTduino ETHERNET moduł ENC28J60 zgodny z Arduino - PCB do projektu AVT 1668
- Dodaje Ethernet do AVTduino i układów zgodnych z Arduino, z kontrolerem ENC28J60, komunikacją SPI, wyborem CS D8/D9/D10 i gniazdem RJ45. Wersja A zawiera płytkę PCB.
AVTduino ETHERNET – moduł Ethernet ENC28J60 zgodny z Arduino AVT1668
Płytka pozwala zbudować moduł Ethernet do AVTduino i prostych aplikacji internetowych opartych na Arduino.
Ethernet dla AVTduino i modułów zgodnych z Arduino
AVT1668 pozwala zbudować moduł Ethernet do płytek AVTduino i układów zgodnych z Arduino. Sercem modułu jest popularny kontroler ENC28J60, który komunikuje się z procesorem przez magistralę SPI.
Moduł ułatwia realizację prostych aplikacji internetowych, komunikacji sieciowej i projektów pomiarowo-sterujących z dostępem przez Ethernet. Wyprowadzenie portu analogowego na złącza typu Arduino Brick/Sensor pozwala wygodnie dołączać czujniki i małe moduły rozszerzeń.
Kontroler ENC28J60 moduł Ethernet komunikujący się z procesorem przez magistralę SPI
Wybór pinu CS możliwość użycia D8, D9 albo D10 ułatwia współpracę z innymi modułami SPI

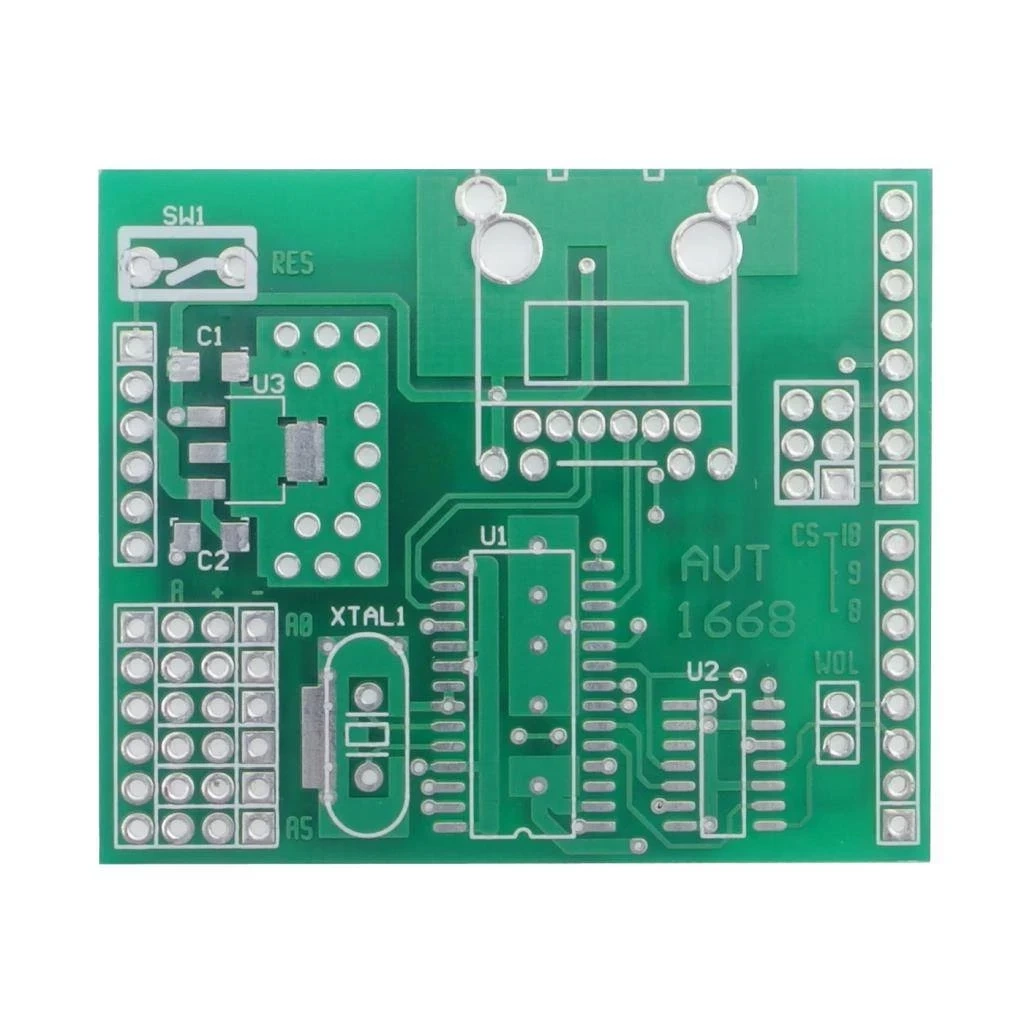

Płytka PCB 44×53 mm wersja A zawiera płytkę PCB do samodzielnego skompletowania elementów
Karta techniczna
AVT1668
Moduł Ethernet zgodny mechanicznie z Arduino, przeznaczony do podłączenia AVTduino lub układu kompatybilnego z Arduino do sieci LAN.
| Wersja | A – płytka PCB |
| Typ projektu | moduł Ethernet kompatybilny z Arduino |
| Nazwa projektu | AVTduino ETHERNET |
| Zastosowanie | połączenie AVTduino lub płytki zgodnej z Arduino z siecią Ethernet |
| Standard sieci | Ethernet |
| Kontroler Ethernet | ENC28J60 |
| Interfejs z mikrokontrolerem | SPI |
| Wybór linii CS | D8, D9 albo D10 |
| Zasilanie modułu | 5 VDC z płytki AVTduino / Arduino |
| Zgodność poziomów logicznych | współpraca z logiką 5 V po stronie Arduino |
| Złącze sieciowe | RJ45 z transformatorem separującym i sygnalizacją LED |
| Zgodność mechaniczna | układ złączy zgodny z AVTduino / Arduino |
| Możliwość montażu warstwowego | tak, jako nakładka na płytkę bazową |
| Złącza dla modułów Brick/Sensor | wyprowadzenia dla portów analogowych A0…A5 |
| Wymagania dla AVTduino | zalecany mikrokontroler z większą pamięcią programu, np. ATmega328 |
| Rodzaj płytki | dwustronna płytka drukowana |
| Wymiary płytki PCB | 44×53 mm |
Wersja A – płytka PCB
AVT1668 A zawiera płytkę PCB do projektu AVTduino ETHERNET. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 10 kΩ, SMD
- R2: 2,0 kΩ / 1%, SMD
- R3…R6: 49,9 Ω / 1%, SMD
- R7, R8: 180 Ω, SMD
- C1, C2, C9: 10 µF, SMD
- C3…C6, C11, C13: 100 nF, SMD
- C7, C8: 22 pF, SMD
- C10, C12: 10 nF, SMD
- U1: ENC28J60, SO28W
- U2: HCT125, SO14
- U3: LM1117-3.3, SOT-223
- CN1: złącze RJ45 zintegrowane z transformatorem i diodami LED
- IOH, IOL: złącze SIP8, goldpin 8×2,54
- PWR, AD: złącze SIP6, goldpin 6×2,54
- J1: złącze IDC6
- J2: złącze SIP 2×2,54
- J3…J8: złącze SIP 3×2,54
- L1: dławik SMD 0,1 µH…10 µH / 500 mA
- SW1: microswitch 6×3 mm
- XTAL1: kwarc 25 MHz
- Złącza przelotowe męsko-żeńskie SIP6/SIP8, jeśli moduł ma pracować w konstrukcji kanapkowej
Notes
Pin wyboru układu ENC28J60 można ustawić jako D8, D9 albo D10. To ważne przy pracy w stosie z innymi modułami, na przykład kartą SD albo wyświetlaczem LCD korzystającym z tego samego sprzętowego SPI.
Linia MISO jest buforowana bramką trójstanową sterowaną sygnałem CS, co ułatwia współdzielenie magistrali SPI z większą liczbą układów.
Przy współpracy z AVTduino trzeba uwzględnić zasoby pamięci mikrokontrolera. Do obsługi Ethernet wymagana jest wymiana ATmega8 na ATmega328.
Uwaga: Moduł wymaga poprawnej obsługi programowej kontrolera ENC28J60 i biblioteki sieciowej zgodnej z wybranym środowiskiem. Przed uruchomieniem sprawdź zasilanie 3,3 V, pozycję wyboru CS, lutowanie gniazda RJ45 i brak zwarć na magistrali SPI.
Najczęściej zadawane pytania
Do czego służy AVT1668?
To moduł Ethernet do AVTduino i układów zgodnych z Arduino, przeznaczony do prostych aplikacji internetowych oraz komunikacji przez sieć LAN.
Jaki kontroler Ethernet zastosowano?
Moduł wykorzystuje kontroler ENC28J60.
Jak moduł komunikuje się z procesorem?
Komunikacja z procesorem odbywa się przez magistralę SPI.
Czy można wybrać pin CS?
Tak. Do wyboru sygnału CS dla ENC28J60 można użyć pinu D8, D9 albo D10.
Czy moduł wymaga translatorów poziomów?
Nie dla wejść ENC28J60, ponieważ tolerują logikę 5 V. Linie wyjściowe INT, MISO i WOL są buforowane układem HCT125.
Czy gniazdo RJ45 ma transformator?
Tak. CN1 to gniazdo RJ45 zintegrowane z transformatorem i diodami LED.
Czy moduł wyprowadza złącza dla czujników?
Tak. Port analogowy jest wyprowadzony na złącza J3…J8 zgodne z Arduino Brick/Sensor, co ułatwia dołączanie gotowych modułów czujnikowych.
Czy AVTduino z ATmega8 wystarczy?
Nie. Ze względu na zasoby potrzebne do obsługi Ethernet w AVTduino wymagana jest wymiana ATmega8 na ATmega328.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A, czyli sama płytka PCB. ENC28J60, HCT125, LM1117-3.3, gniazdo RJ45, rezystory, kondensatory, dławik, kwarc 25 MHz, złącza, microswitch i pozostałe elementy trzeba dobrać osobno według wykazu.
