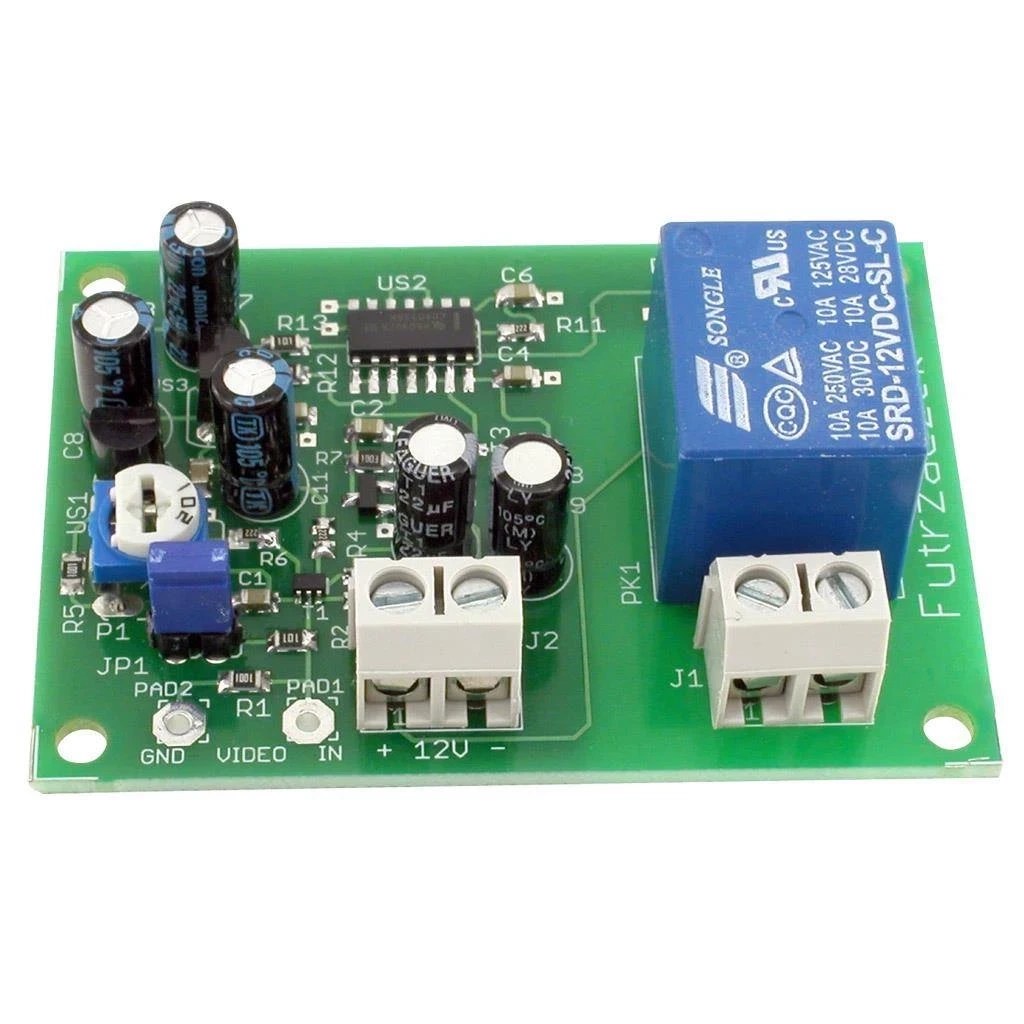

Automatyczny włącznik monitora - KIT AVT 5716

Do pobrania:

Dokumentacja

Trend polegający na oszczędzaniu energii elektrycznej nie słabnie. Zadaniem tego układu jest wyłączanie monitora w sytuacji, kiedy zespolony sygnał wizji (CVBS) nie niesie żadnej informacji. Zamiast utrzymywać ekran w stanie zaczernienia, można po prostu odłączyć jego zasilanie. Układ automatycznie załączy monitor, kiedy pojawi się treść obrazu.

Wybrane parametry:

• załączanie przekaźnika po wykryciu niepustej treści sygnału CVBS,
• regulacja progu załączenia potencjometrem,
• wyjście: styki NO przekaźnika,
• zasilanie stałym napięciem 12 V, pobór prądu ok. 15 mA (45 mA po załączeniu)

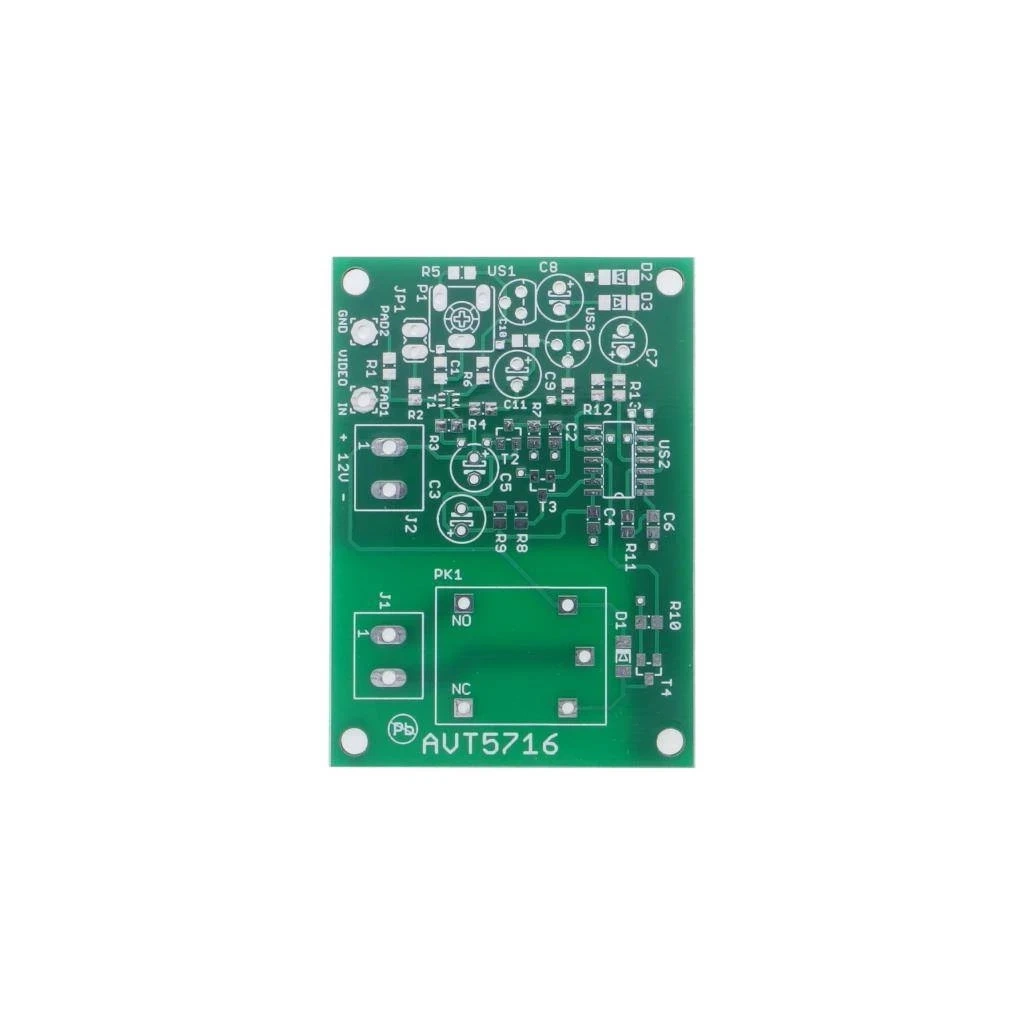

• wymiary płytki: 60×43mm

Projekt AVT 5716 EP 09/19
