Automatyczny włącznik monitora CVBS z detekcją obrazu - zlutowany KIT AVT 5716
- Włącznik monitora CVBS załącza przekaźnik po wykryciu treści obrazu i odłącza zasilanie przy czarnym ekranie. AVT5716 C to zlutowany układ do integracji z monitorem.
Detektor treści sygnału composite video do sterowania monitorem - zlutowany AVT5716
Zlutowany układ automatycznego włącznika monitora CVBS do podłączenia sygnału wideo, zasilania 12 V i obwodu sterowanego przez przekaźnik.
Zlutowany włącznik monitora reagujący na obraz CVBS
AVT5716 C to zlutowany układ, który steruje przekaźnikiem po wykryciu treści w sygnale composite video. Przy zaczernionym obrazie przekaźnik zostaje wyłączony, a po pojawieniu się treści obrazu ponownie się załącza.
Próg działania można ustawić potencjometrem P1, a wejście CVBS dopasować zworką JP1 zależnie od sposobu pobierania sygnału. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia sygnału wideo, zasilania 12 V, obwodu przekaźnika oraz integracji w obudowie lub urządzeniu.
Karta techniczna
AVT5716
Zlutowany automatyczny włącznik monitora CVBS z regulacją progu detekcji, zwłoką wyłączenia i wyjściem przekaźnikowym.
| Kod projektu | AVT5716 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | automatyczny włącznik monitora CVBS |
| Sygnał wejściowy | composite video, CVBS |
| Funkcja detekcji | załączenie przekaźnika po wykryciu treści obrazu |
| Regulacja progu | potencjometr P1 |
| Zwłoka wyłączenia przekaźnika | około 2,5 s, możliwość wydłużenia przez większą pojemność C3 |
| Wyjście | styki NO przekaźnika |
| Zasilanie | 12 V DC, dobrze filtrowane i stabilizowane |
| Pobór prądu | około 15 mA, około 45 mA po załączeniu przekaźnika |
| Wymiary płytki PCB | 60×43 mm |
Wersja
AVT5716 C – zlutowany układ. Wersja zawiera zmontowany automatyczny włącznik monitora CVBS przeznaczony do poprawnego podłączenia sygnału wideo, zasilania 12 V, obwodu przekaźnika oraz integracji w obudowie lub urządzeniu.
Notes

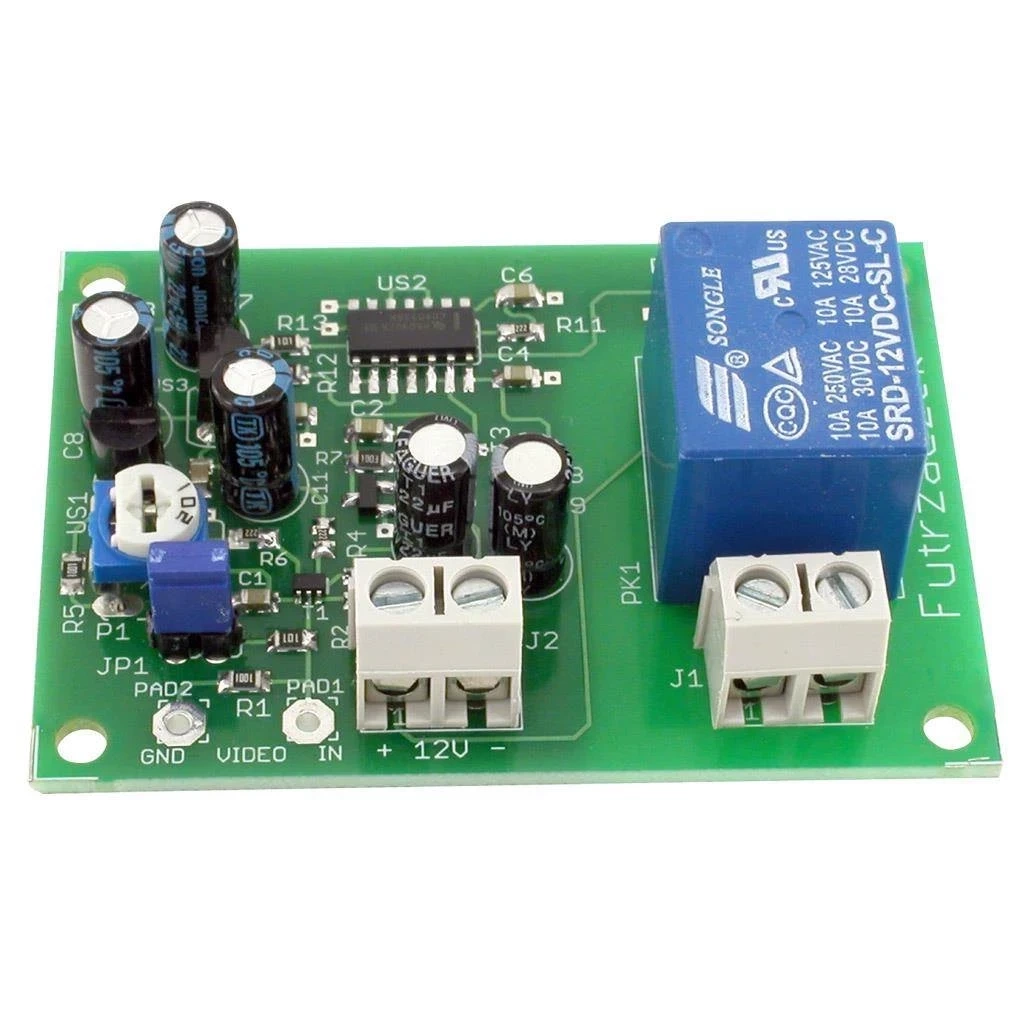

AVT5716 C wymaga podłączenia sygnału CVBS do PAD1/PAD2, zasilania 12 V DC do J2 oraz obwodu sterowanego do styków przekaźnika J1.
Próg zadziałania ustawia się potencjometrem P1. Przy zbyt niskim progu układ może reagować na sam poziom czerni.
Zworka JP1 służy do dopasowania wejścia wideo. Przy bardzo krótkim odgałęzieniu sygnału zwykle pozostaje rozwarta, a przy osobnym wyjściu wideo może być założona.
Zlutowany układ trzeba zabezpieczyć mechanicznie w obudowie, szczególnie gdy przekaźnik steruje zasilaniem monitora.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. AVT5716 C nie jest samodzielnym gotowym urządzeniem; wymaga bezpiecznej integracji, obudowy, izolacji, odciążenia przewodów i właściwego zabezpieczenia obwodu zasilania monitora.
Najczęściej zadawane pytania
AVT5716 C to zlutowany układ automatycznego włącznika monitora CVBS do podłączenia sygnału wideo, zasilania i obwodu przekaźnika.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji w obudowie lub urządzeniu.
Nie. Układ działa sprzętowo i nie zawiera mikrokontrolera.
Nie. Układ jest przeznaczony do analizy sygnału CVBS, czyli composite video.
Układ wymaga zasilania 12 V DC, dobrze filtrowanego i najlepiej stabilizowanego.
