Adapter USB do odbiornika GPS AVT1434 pozwala zbudować interfejs między komputerem a zewnętrznym modułem GPS z liniami RS232/TTL. Projekt z FT232R i MAX232; wersja A zawiera samą płytkę PCB, elementy osobno.

Adapter USB do odbiornika GPS RS232 – płytka PCB AVT1434

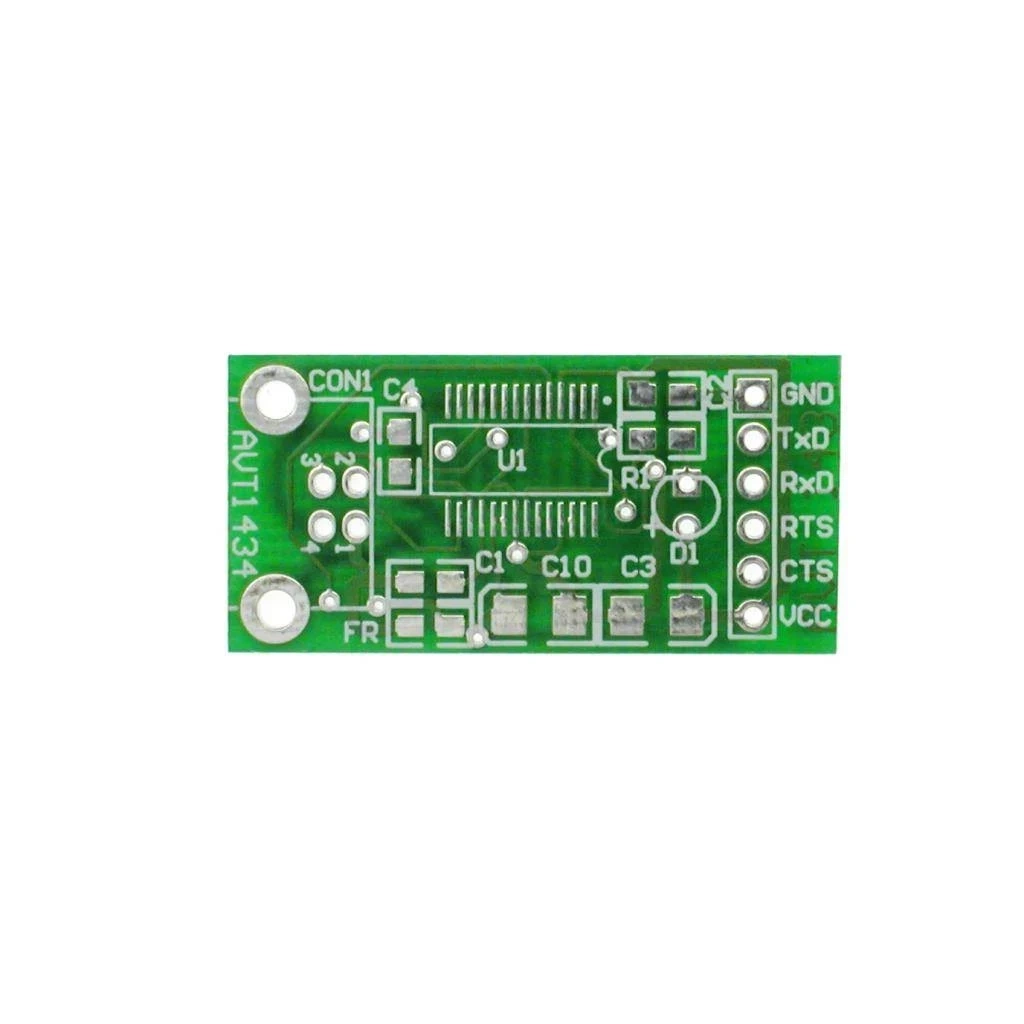

Płytka drukowana do budowy adaptera USB dla zewnętrznego odbiornika GPS z liniami RS232 i TTL.

USB dla zewnętrznego odbiornika GPS

AVT1434 A to płytka PCB do wykonania adaptera USB dla odbiornika GPS. Projekt umożliwia podłączenie zewnętrznego modułu GPS do komputera przez port USB, także wtedy, gdy odbiornik korzysta z sygnałów szeregowych RS232 lub TTL.

Adapter wykorzystuje układ FT232R do konwersji USB na UART-TTL oraz MAX232 do dopasowania poziomów napięć do standardu RS232. Z portu USB pobierane jest także napięcie +5 V, które zasila układy adaptera i może zostać wyprowadzone do odbiornika GPS.

USB ↔ UART-TTL Projekt z układem FT232R do komunikacji z komputerem przez USB

RS232 przez MAX232 Dopasowanie poziomów napięć dla odbiorników GPS z interfejsem szeregowym

Płytka 17×35 mm Kompaktowy wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT1434

AVT1434 to projekt adaptera USB dla odbiornika GPS. Płytka obejmuje konwersję USB na UART-TTL, dopasowanie poziomów RS232 oraz wyprowadzenie zasilania +5 V i sygnałów komunikacyjnych do złącza odbiornika GPS.

Kod projektu	AVT1434
Wersja	A – płytka drukowana PCB
Typ układu	adapter USB dla odbiornika GPS
Interfejs komputera	USB
Konwersja USB	USB ↔ UART-TTL
Układ USB-UART	FT232R
Konwersja poziomów RS232	MAX232
Linie odbiornika GPS	TX RS232, RX RS232, TX TTL, RX TTL, GND, +5 V
Zasilanie adaptera	+5 V z portu USB
Zasilanie odbiornika GPS	+5 V wyprowadzone ze złącza adaptera
Sygnalizacja transmisji	dioda LED D1
Złącze USB	USB-B
Złącze odbiornika GPS	goldpin 1×6, zewnętrzna wtyczka PS2 połączona przewodami
Wymiary płytki PCB	17×35 mm

Pobierz dokumentację PDF

Wersja

AVT1434 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt występuje wyłącznie jako płytka do samodzielnej budowy adaptera USB dla odbiornika GPS.

Wykaz elementów

R1: 270 Ω 0805
FR: zworka 0805
C1: 10 nF 0805
C2: 100 nF 0805
C3: 4,7 µF / 10 V 3528
C4, C5: 100 nF 0805
C6-C9: 1 µF 0805
C10: 4,7 µF / 10 V 3528
U1: FT232R
U2: MAX232
D1: dioda LED 3 mm czerwona
CON1: gniazdo USB-B
CON2: goldpin 1×6

Notes

Do połączenia z odbiornikiem GPS potrzebna jest odpowiednia wtyczka oraz przewody doprowadzone do złącza CON2. Sygnał TX odbiornika należy połączyć z wejściem RX adaptera, a sygnał RX odbiornika z wyjściem TX adaptera.

Na złącze odbiornika GPS wyprowadzone są także linie GND oraz +5 V. Napięcie +5 V pochodzi z portu USB komputera i zasila adapter oraz podłączony odbiornik GPS, jeśli jego konstrukcja tego wymaga.

Dioda D1 sygnalizuje przesyłanie danych z odbiornika GPS, co ułatwia kontrolę działania adaptera podczas uruchamiania i testów.

Uwaga: przed podłączeniem odbiornika GPS sprawdź zgodność wyprowadzeń, poziomy sygnałów oraz sposób zasilania danego modułu. Błędne podłączenie linii TX/RX, GND lub +5 V może uszkodzić odbiornik GPS albo port USB komputera.
