Polski producent przekaźników przemysłowych. W ofercie Sklepu AVT znajdziesz przekaźniki miniaturowe o obciążalności styków od 8 do 16 A, z cewkami na 5, 12, 24 i 48 V DC oraz 230 V AC, a także gniazda na szynę DIN w wersji śrubowej i push-in, gniazda do druku oraz obejmy mocujące.

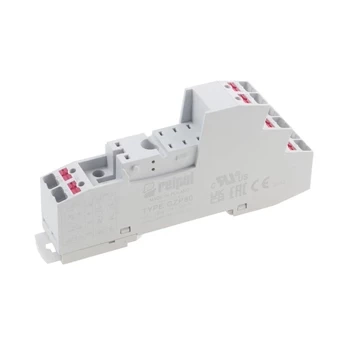

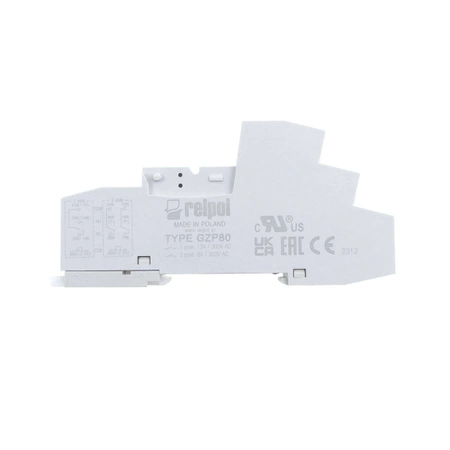

Gniazdo przekaźnika GZP80 push-in 12 A 300 V na szynę 35 mm Relpol
Przekaźnik RM96 SPDT, 12V, 8A, RM96-3011-35-1012
Przekaźnik RM84 DPDT, 230Vac, 8A, RM84-2012-35-5230
Przekaźnik RM84 DPDT, 12V, 8A, RM84-2012-35-1012
Przekaźnik RM84 DPDT, 24V, 8A, RM84-2012-35-1024
Przekaźnik RM85 SPDT, 12V, 16A, RM85-2011-35-1012
Przekaźnik RM85 SPDT, 24V, 16A, RM85-2011-35-1024

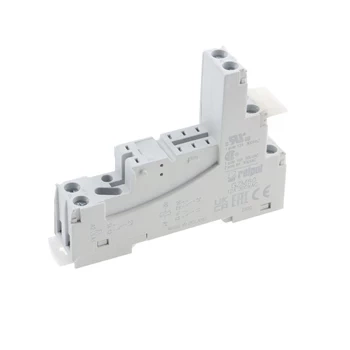

Gniazdo przekaźnika GZM-80 szyna DIN 12A/300V AC Relpol
Relpol to polski producent przekaźników stosowanych w automatyce, sterowaniu i układach elektronicznych. W Sklepie AVT znajdziesz trzy serie przekaźników miniaturowych wraz z gniazdami i obejmami, czyli komplet potrzebny do zbudowania obwodu sterowania w szafie albo na płytce. Pozostałe rozwiązania obejmuje kategoria przekaźniki.

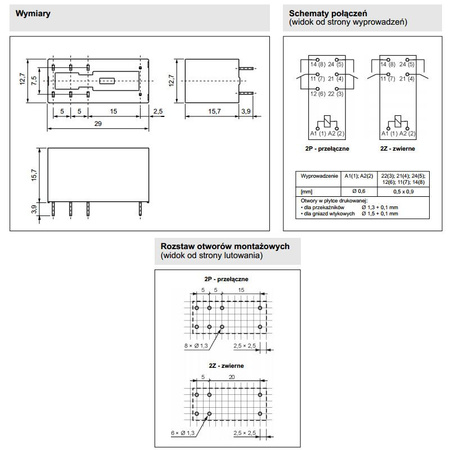

Serie różnią się układem styków i obciążalnością. RM84 ma dwa zestawy styków przełącznych (DPDT) o obciążalności 8 A, więc jednym sygnałem przełączysz dwa niezależne obwody, na przykład odbiornik i sygnalizację jego stanu. Dostępne są wersje z cewką 5, 12, 24 i 48 V DC oraz 230 V AC.
RM85 ma jeden zestaw styków przełącznych (SPDT), ale wyższą obciążalność, 16 A, co czyni go typowym wyborem do załączania odbiorników mocy. W ofercie są cewki 5, 12 i 24 V. RM96 to najmniejsza z serii, również SPDT, o obciążalności 8 i 10 A, przydatna tam, gdzie liczy się miejsce na płytce. Pełną listę modeli obejmuje kategoria przekaźniki elektromagnetyczne.

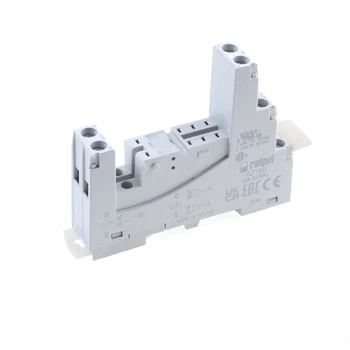

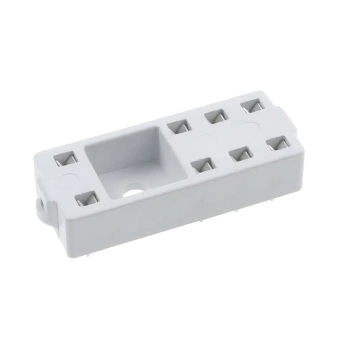

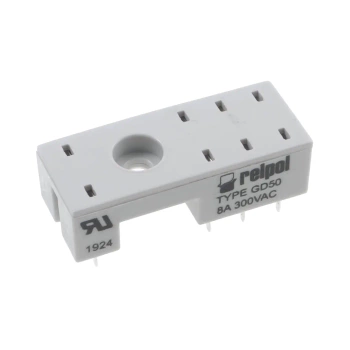

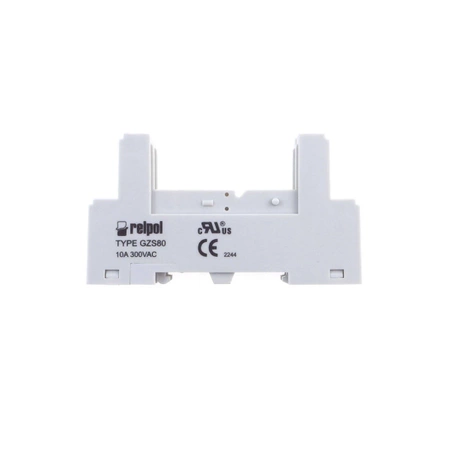

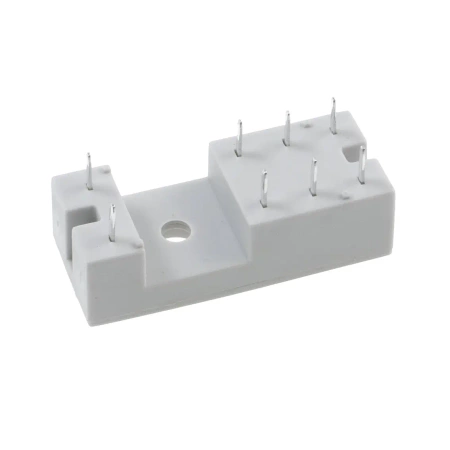

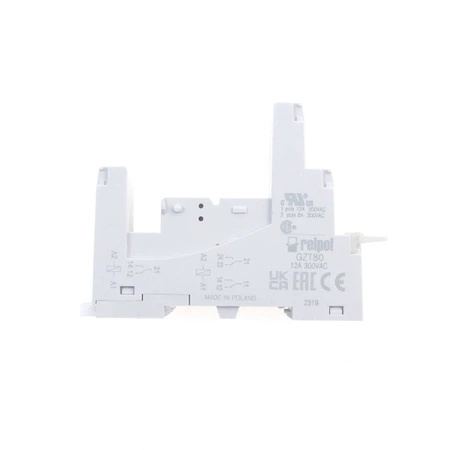

Gniazdo pozwala wymienić przekaźnik bez lutowania i bez rozłączania instalacji, dlatego w szafach sterowniczych stosuje się je niemal zawsze. Wersje na szynę DIN 35 mm obejmują GZT-80 i GZM-80 o obciążalności 12 A oraz GZS-80 na 10 A, wszystkie z zaciskami śrubowymi. Gniazdo GZP80 ma zaciski push-in, w których przewód wpina się bez wkrętaka. Do montażu bezpośrednio na płytce drukowanej przeznaczone jest gniazdo GD50 o rastrze 5 mm i obciążalności 8 A.

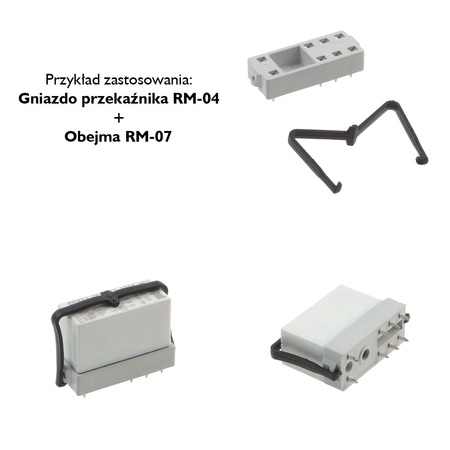

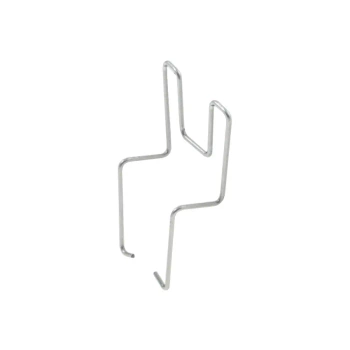

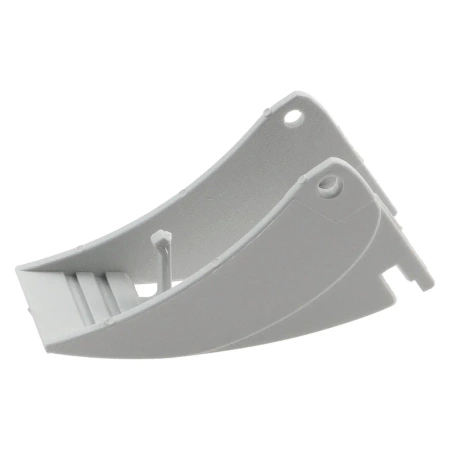

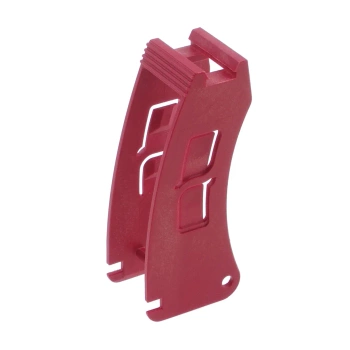

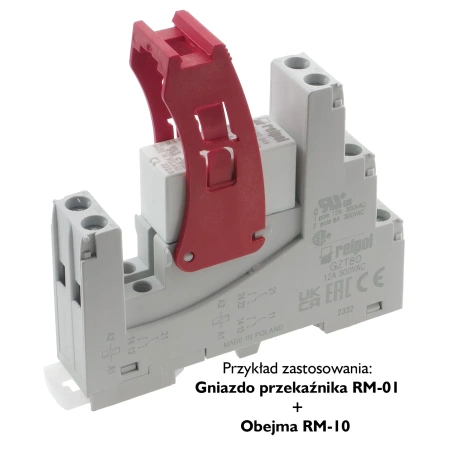

Obejma utrzymuje przekaźnik w gnieździe przy drganiach i transporcie. Do gniazd GD50, GD35, EW50 i EC50 przeznaczona jest obejma MP16-2, a do gniazd szynowych obejma sprężynowa GZM80-0041. Wersje wyrzutnikowe, GZT80-0040 do gniazd GZT80 i GZM80 oraz GZP80-0400 do gniazda push-in, mają dźwignię, która przy zwalnianiu wypycha przekaźnik z gniazda, co ułatwia wymianę w ciasno zabudowanej szafie.
SPDT to jeden zestaw styków przełącznych: wspólny, zwierny i rozwierny. DPDT oznacza dwa takie zestawy sterowane jedną cewką, więc jednym sygnałem przełączasz dwa niezależne obwody. Przekaźnik dwustykowy przydaje się, gdy razem z odbiornikiem trzeba przełączyć sygnalizację, wejście sterownika albo drugi tor zasilania.
Napięcie i rodzaj cewki kryje końcowa część oznaczenia, na przykład RM84-2012-35-1024 to wersja na 24 V, a RM84-2012-35-5230 na 230 V prądu przemiennego. Ponieważ pozostałe człony kodu opisują układ styków i wykonanie, przy zamówieniu najprościej kierować się parametrami podanymi w nazwie produktu, a w razie wątpliwości sprawdzić pełne oznaczenie w karcie katalogowej.
Montaż bezpośrednio na płytce jest tańszy i zajmuje mniej miejsca, ale wymiana wymaga wylutowania. Gniazdo pozwala wymienić przekaźnik w kilka sekund, bez narzędzi lutowniczych i bez rozłączania przewodów, co ma znaczenie tam, gdzie styki pracują przy dużych prądach i zużywają się szybciej. W szafach sterowniczych standardem jest gniazdo na szynę DIN.
Zacisk śrubowy jest sprawdzonym rozwiązaniem, ale wymaga wkrętaka i okresowego sprawdzenia dokręcenia. Push-in przyspiesza montaż, bo przewód zarobiony tulejką wpina się jednym ruchem, a sprężyna utrzymuje stały docisk także przy drganiach. Przy większej liczbie przekaźników w szafie oszczędność czasu jest odczuwalna.
Tak, wszędzie tam, gdzie urządzenie jest transportowane albo pracuje w warunkach drgań: przekaźnik bez obejmy może wysunąć się z gniazda i przerwać obwód sterowania. Obejma wyrzutnikowa pełni dodatkową funkcję: przy zwalnianiu wypycha przekaźnik, więc wyjmiesz go bez szarpania i bez ryzyka wygięcia styków. Obejmę dobiera się do konkretnego typu gniazda.
Podana obciążalność dotyczy obciążenia rezystancyjnego. Przy silnikach, transformatorach i zasilaczach impulsowych prąd w chwili załączenia jest wielokrotnie większy od znamionowego, a przy oświetleniu LED dochodzi krótki impuls ładowania kondensatorów. Dlatego dla takich odbiorników przyjmuje się zapas albo stosuje stycznik, a przy dużych obciążeniach dodatkowo układ ograniczający prąd rozruchowy.
