Wskaźnik kierunku LED. Zestaw DIY do nauki lutowania AVT EDU631
- Wskaźnik kierunku LED AVT EDU631 to zestaw DIY do nauki lutowania. Prosty efekt świetlny pomaga zrozumieć działanie diod LED i budowę małego układu elektronicznego.
Wskaźnik kierunku LED – zestaw DIY do nauki lutowania THT AVT EDU631
Efektowny projekt elektroniczny z 20 czerwonymi diodami LED, animacją strzałki i regulacją prędkości przełączania
Zlutuj układ, podłącz zasilanie i uruchom animowany wskaźnik kierunku LED
AVT EDU631 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu 20 czerwonych diod LED tworzy cztery symbole „>”, które świecą sekwencyjnie i dają czytelny efekt strzałki sygnalizacyjnej. Prędkość animacji można regulować potencjometrem, dlatego układ dobrze pokazuje zależność między generatorem impulsów, licznikiem i sterowaniem diodami LED.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego montażu i lutowania
- 20 czerwonych diod LED 5 mm
- cztery symbole „>” złożone z 5 diod LED każdy
- efekt animowanego wskaźnika kierunku
- regulowana prędkość animacji
- zasilanie 5 V DC z 3 baterii R6/AA
- baterie nie są dołączone do zestawu
- wymiary płytki 118 × 70 mm
- układ z timerem NE555 i licznikiem 4017
Co daje ten projekt?
Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, tranzystorów, diod LED oraz układów scalonych w podstawkach. Po uruchomieniu efekt działania jest natychmiast widoczny — kolejne grupy diod tworzą animację przypominającą wskaźnik kierunku.
Projekt dobrze pokazuje, jak prosty generator impulsów może sterować licznikiem, a licznik może uruchamiać kolejne segmenty świetlne. Regulacja potencjometrem pozwala od razu zobaczyć wpływ nastawy na tempo animacji.
Co znajdziesz w zestawie?

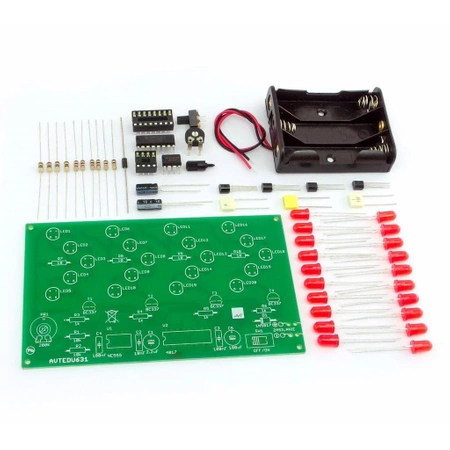

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania wskaźnika kierunku LED.
- płytka drukowana PCB
- 20 czerwonych diod LED 5 mm
- rezystory
- kondensatory
- dioda 1N5817
- układ scalony NE555 z podstawką
- układ scalony 4017 z podstawką
- tranzystory BC337
- potencjometr 200 kΩ
- włącznik
- złączka do baterii
Co dodatkowo będzie potrzebne?
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Zasilanie: 3 baterie R6/AA
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka
Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.
Zastosowanie edukacyjne i warsztatowe
- dla osób zaczynających naukę lutowania elementów THT
- dla hobbystów, którzy chcą zbudować prosty efekt świetlny LED
- dla szkół, pracowni technicznych i organizatorów warsztatów elektronicznych
- dla osób uczących się działania generatora NE555 i licznika 4017
- jako praktyczny projekt edukacyjny z widocznym efektem po uruchomieniu
Projekt AVT EDU nr 631
Wskaźnik kierunku LED

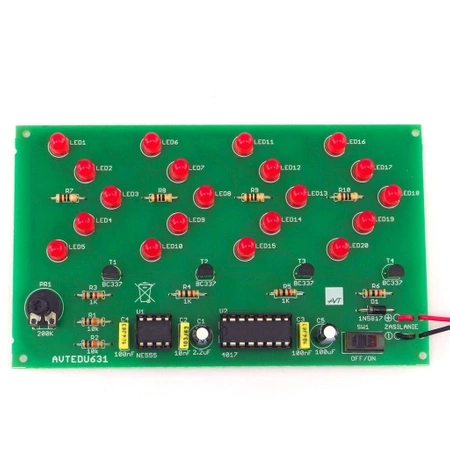

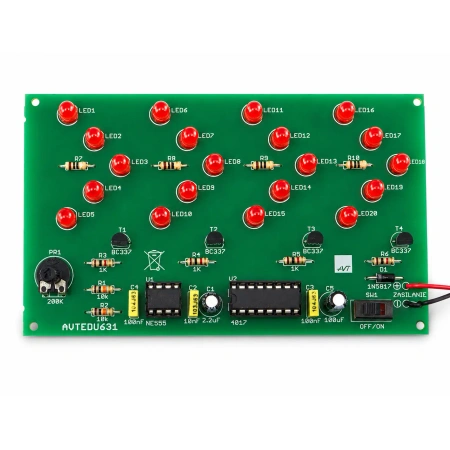

Układ wykorzystuje 20 czerwonych diod LED ułożonych w cztery grupy po 5 diod. Każda grupa tworzy symbol „>”, a sekwencyjne przełączanie kolejnych grup daje efekt ruchomej strzałki. Za generowanie impulsów odpowiada układ NE555, a za przełączanie kolejnych wyjść układ 4017. Tranzystory BC337 sterują grupami diod LED, a potencjometr 200 kΩ umożliwia regulację prędkości animacji.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | animowany wskaźnik kierunku LED |
| Diody LED | 20 szt. czerwonych LED 5 mm |
| Układ wizualny | 4 symbole „>” po 5 diod LED każdy |
| Regulacja | prędkość animacji regulowana potencjometrem |
| Układ generatora | NE555 |
| Układ licznika | 4017 |
| Tranzystory | BC337, 4 szt. |
| Zasilanie | 5 V DC, 3 baterie R6/AA |
| Baterie w zestawie | nie |
| Wymiary płytki | 118 × 70 mm |
Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.
NE555 pracuje w układzie jako generator impulsów. Częstotliwość impulsów wpływa na tempo przełączania animacji LED.
4017 to licznik, który aktywuje kolejne wyjścia. Dzięki temu kolejne grupy diod zapalają się po sobie, tworząc efekt ruchomego wskaźnika.
Diody LED mają polaryzację. Podczas montażu trzeba zwrócić uwagę na anodę i katodę oraz wlutować diody zgodnie z oznaczeniami na płytce.
Kondensatory elektrolityczne, dioda 1N5817 i układy scalone również wymagają właściwego kierunku montażu. Elementy oznaczone w instrukcji wykrzyknikiem trzeba sprawdzić szczególnie dokładnie przed lutowaniem.

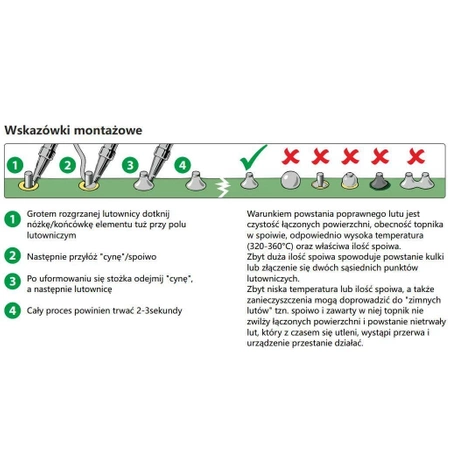

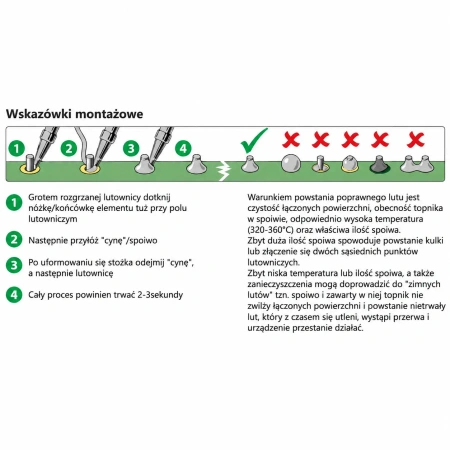

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.
Dlaczego warto wybrać AVT EDU631?
Projekt łączy atrakcyjny efekt świetlny z praktyczną nauką podstaw elektroniki. Podczas montażu można przećwiczyć lutowanie elementów THT, rozpoznawanie polaryzacji, pracę z układami scalonymi w podstawkach oraz zależność między generatorem NE555, licznikiem 4017 i tranzystorowym sterowaniem diodami LED. Regulowana animacja sprawia, że efekt działania łatwo ocenić już przy pierwszym uruchomieniu.
Najczęściej zadawane pytania
Układ tworzy animowany wskaźnik kierunku LED. Cztery grupy czerwonych diod zapalają się sekwencyjnie, dając efekt ruchomej strzałki.
Tak. Poziom trudności montażu wynosi 1 / 5, a układ wykorzystuje elementy przewlekane THT, które są wygodne do nauki lutowania.
Tak. To zestaw do samodzielnego montażu, dlatego elementy należy wlutować w płytkę PCB. Układ wykorzystuje elementy przewlekane THT.
Układ wymaga zasilania 5 V DC z 3 baterii R6/AA. Baterie nie są dołączone do zestawu.
Tak. Prędkość animacji jest regulowana potencjometrem 200 kΩ, co pozwala zmieniać tempo przełączania kolejnych grup diod LED.
Tak. Szczególną uwagę trzeba zwrócić na diody LED, diodę 1N5817, kondensatory elektrolityczne oraz układy scalone. Ich kierunek montażu musi być zgodny z oznaczeniami na płytce i instrukcji.
Projekt pozwala przećwiczyć lutowanie THT, rozpoznawanie elementów, poprawny montaż elementów spolaryzowanych oraz podstawy działania generatora NE555, licznika 4017 i tranzystorowego sterowania diodami LED.
W zestawie znajduje się płytka PCB i komplet elementów elektronicznych do montażu układu. Do pracy potrzebne są jeszcze narzędzia do lutowania oraz 3 baterie R6/AA.
