Klaskacz włącznik dźwiękowy 230V z przekaźnikiem - KIT AVT 3088

zoom

Klaskacz włącznik dźwiękowy 230V z przekaźnikiem - KIT AVT 3088

Name: Klaskacz włącznik dźwiękowy 230V z przekaźnikiem - KIT AVT 3088
Brand: AVT Kits
SKU: AVT3088
Price: 48.3 PLN
Availability: InStock
Rating: 5.0 (5 reviews)

5.00/5.00opinie: 5

Włącznik dźwiękowy 230 V pozwala sterować odbiornikiem klaśnięciem i pokazuje stan pracy dwukolorową diodą LED. AVT3088 B to KIT DIY z płytką PCB i elementami do lutowania.

Wersja

Rozmiar

uniwersalny

Dostępny

48,30 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT3088 B

Marka:

AVT Kits

EAN:

5903890005191

Klaskacz 230V z przekaźnikiem - KIT DIY AVT3088

Zestaw elementów do wykonania włącznika dźwiękowego, który przełącza odbiornik sieciowy po pojedynczym klaśnięciu.

KIT włącznika dźwiękowego do odbiorników 230 V

AVT3088 wykrywa klaśnięcie mikrofonem elektretowym, wzmacnia sygnał w torze tranzystorowym i przełącza stan licznika 4017. Każde kolejne wyzwolenie zmienia stan przekaźnika na przeciwny.

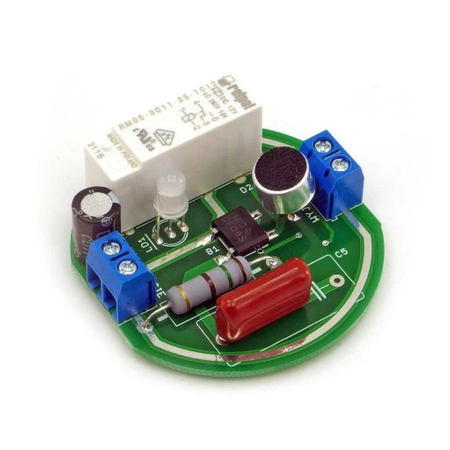

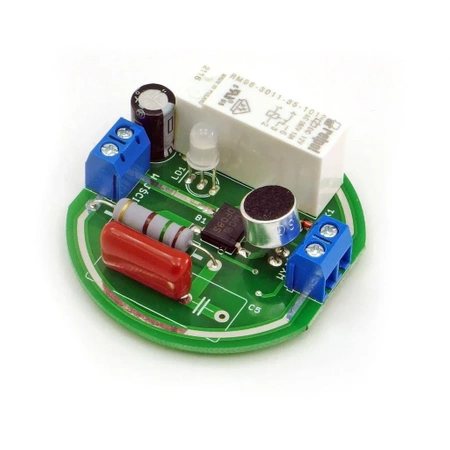

Przekaźnik może załączać odbiornik podłączony do wyjścia OUT, a stan układu sygnalizuje dwukolorowa dioda LED. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania klaskacza 230 V.

Zasięg około 5 m reakcja na klaśnięcie w typowych warunkach pomieszczenia

Sygnalizacja LED R/G dwukolorowa dioda pokazuje stan przełączenia przekaźnika

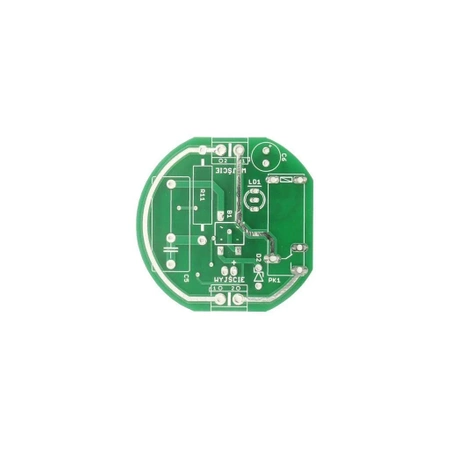

PCB 49×49 mm format płytki do montażu w obudowie lub puszce podtynkowej

Skala trudności3/6

Szacowany czas montażu1 h 45 min

Karta techniczna
AVT3088

KIT włącznika dźwiękowego 230 V z mikrofonem elektretowym, licznikiem 4017 i przekaźnikiem wykonawczym.

Kod projektu	AVT3088
Wersja	B – zestaw elementów do samodzielnego montażu
Typ układu	klaskacz, włącznik dźwiękowy 230 V
Wyzwalanie	pojedyncze klaśnięcie, możliwa reakcja na inne głośne dźwięki
Zasięg	około 5 m
Układ logiczny	4017
Czujnik dźwięku	mikrofon elektretowy
Wyjście	przekaźnik 8 A / 230 VAC
Zasilanie	230 VAC, zasilacz beztransformatorowy
Sygnalizacja	dwukolorowa dioda LED czerwony/zielony
Wymiary płytki PCB	49×49 mm

Pobierz dokumentację PDF

Wersja

AVT3088 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania klaskacza 230 V.

Notes

Montaż warto rozpocząć od części SMD, ponieważ część niskonapięciowa wykorzystuje elementy powierzchniowe. Elementy zasilające i wykonawcze są przewlekane.

Należy sprawdzić orientację mikrofonu elektretowego, C6, mostka prostowniczego, diod, tranzystorów i układu 4017. Błąd montażowy może spowodować uszkodzenie elementów.

Do złącza IN doprowadza się napięcie sieciowe, a po zadziałaniu przekaźnika napięcie pojawia się na złączu OUT. Układ może bezpośrednio sterować odbiornikiem w granicach obciążalności przekaźnika.

Układ może reagować na inne głośne dźwięki, na przykład szczekanie psa albo dźwięk upadającego przedmiotu.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Układ nie jest separowany od sieci energetycznej i wymaga obudowy lub puszki uniemożliwiającej dotknięcie elementów pod napięciem.

Film

Najczęściej zadawane pytania

Co zawiera wersja AVT3088 B?

AVT3088 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania klaskacza 230 V.

Do czego można użyć AVT3088?

Do sterowania odbiornikiem 230 V za pomocą klaśnięcia, na przykład do przełączania oświetlenia.

Czy układ wymaga programowania?

Nie. AVT3088 działa sprzętowo, bez mikrokontrolera i bez programu.

Czy układ jest bezpieczny do uruchamiania na biurku?

Nie. Zasilacz beztransformatorowy nie zapewnia separacji galwanicznej od sieci, dlatego układ wymaga bezpiecznej obudowy i montażu przez osobę z kwalifikacjami.
