Automat schodowy 230V z wyłącznikiem czasowym - KIT AVT 2442
- Automat schodowy 230V włącza oświetlenie przyciskiem i wyłącza je automatycznie po około 3 minutach. AVT2442 B to KIT DIY z płytką PCB i elementami do lutowania.
Automat schodowy 230V z wyłącznikiem czasowym - KIT DIY AVT2442
Zestaw elementów do wykonania automatu schodowego, który załącza oświetlenie przyciskiem i wyłącza je automatycznie po czasie.
Czasowe sterowanie oświetleniem z kilku przycisków
AVT2442 to automat schodowy zasilany z sieci 230 VAC. Po podłączeniu zasilania układ oczekuje na naciśnięcie przycisku, a po jego użyciu załącza żarówkę na czas około 3 minut.
Ponowne naciśnięcie przycisku podczas świecenia wyłącza żarówkę, a po odmierzonym czasie oświetlenie wyłącza się samoczynnie. Układ spełnia funkcję przerzutnika załącz/wyłącz oraz wyłącznika czasowego. Wersja B obejmuje płytkę PCB oraz elementy przewidziane do samodzielnego montażu.
Karta techniczna
AVT2442
Automat schodowy 230 VAC z czasem załączenia około 3 minut i możliwością sterowania z wielu przycisków.
| Kod projektu | AVT2442 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | automat schodowy, wyłącznik czasowy |
| Funkcja pracy | załączanie przyciskiem i automatyczne wyłączenie po czasie |
| Czas załączenia | około 3 min |
| Wyzwalanie | podczas naciskania przycisku lub jego zwalniania |
| Układ logiczny | CMOS 4013 |
| Element wykonawczy | triak, np. BTA08 600C |
| Zasilanie | 230 VAC |
| Maksymalna moc żarówek | 500 W |
| Wymiary płytki PCB | 45×60 mm |
Wersja

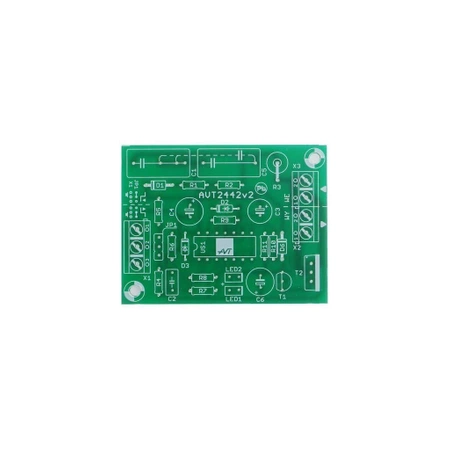

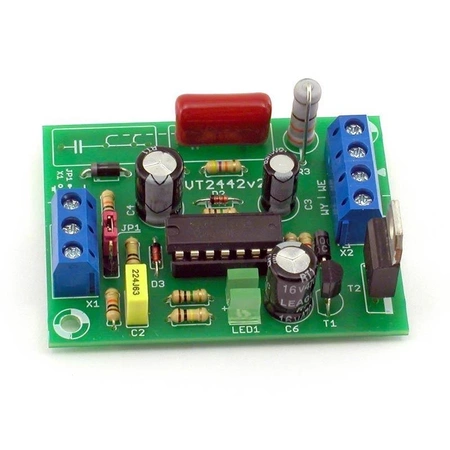

AVT2442 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania automatu schodowego.
Notes
Montaż nie jest mechanicznie skomplikowany, ale układ jest zasilany bezpośrednio z sieci. Przed pierwszym włączeniem należy wyjątkowo starannie sprawdzić poprawność montażu.
Przyciski sterujące mogą pracować na jednej linii. Dokumentacja opisuje wariant wyzwalania przy naciśnięciu oraz przy zwalnianiu przycisku.
Układ zmontowany ze sprawnych elementów powinien od razu poprawnie pracować. W dokumentacji opisano punkty kontrolne napięć oraz sposób sprawdzenia działania przerzutników i triaka.
Gotowy układ należy umieścić w obudowie gwarantującej bezpieczeństwo użytkowników. Także na przewodach sterujących dołączonych do punktów A, B oraz na przyciskach może wystąpić napięcie sieci groźne dla życia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT2442 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania automatu schodowego.
Do czasowego sterowania oświetleniem z użyciem przycisków, gdy włączenie ma następować ręcznie, a wyłączenie samoczynnie po ustawionym czasie pracy układu.
Nie. Automat schodowy pracuje na układzie CMOS 4013 i elementach dyskretnych, bez mikrokontrolera i bez programu.
W podstawowej konfiguracji czas załączenia wynosi około 3 min. Dokumentacja wskazuje możliwość zmiany wartości C3 oraz R8 w celu uzyskania innego czasu wyłączania.
Układ jest zasilany bezpośrednio z sieci 230 VAC. Montaż i uruchomienie powinny wykonywać wyłącznie osoby z kwalifikacjami do pracy przy napięciu sieciowym.
