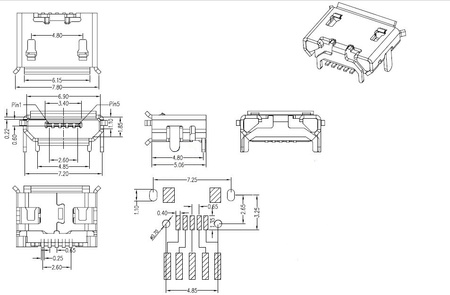

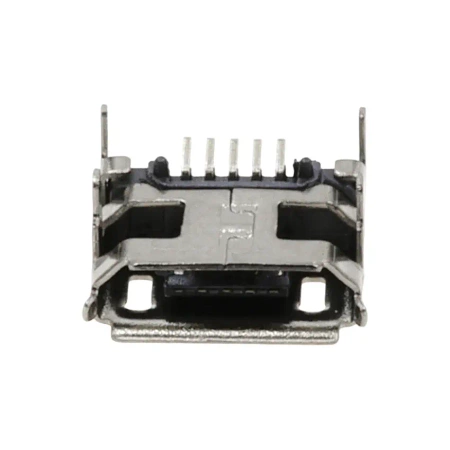

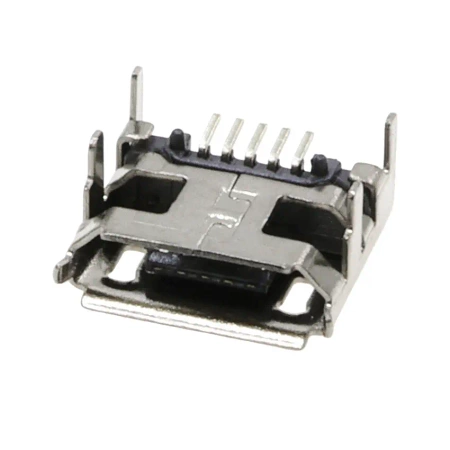

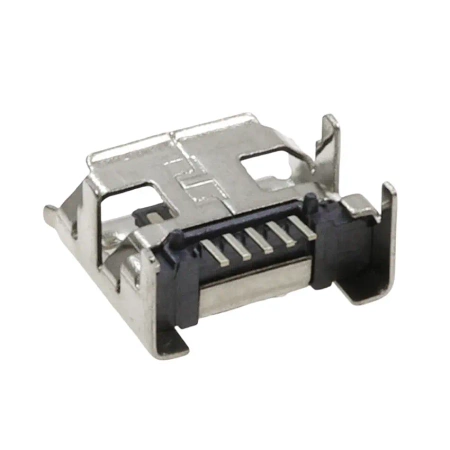

Gniazdo micro USB B 5-pin SMD zgodne z USB 2.0 do płytki PCB
Gniazdo micro USB B 5-pin do montażu powierzchniowego
Gniazdo micro USB B jest przeznaczone do montażu SMD na płytce drukowanej. Pięciostykowe wykonanie i kompaktowe wymiary formatu micro USB ułatwiają integrację portu w niewielkim urządzeniu.
Najważniejsze cechy
- Trwałość mechaniczna określona na 10 000 cykli
- Niklowane i złocone styki ze stopu miedzi
- Kompaktowy montaż powierzchniowy
Zastosowanie
Złącze może być stosowane w modułach, urządzeniach przenośnych, ładowarkach i układach wykorzystujących port micro USB B.
Specyfikacja techniczna
- Typ złącza: gniazdo micro USB B
- Liczba styków: 5
- Standard: USB 2.0
- Sposób montażu: SMD
- Raster styków: 0,65 mm
- Rezystancja styku: maks. 30 mΩ
- Prąd znamionowy: 1,8 A
- Napięcie próby: 100 V AC
- Trwałość mechaniczna: 10 000 cykli
Warto wiedzieć
Wąski raster wymaga starannego przygotowania pól i kontroli mostków lutowniczych. Obudowę złącza należy również solidnie połączyć z punktami mocującymi PCB.
Najczęściej zadawane pytania
Tak. Taka zgodność została podana w danych produktu.
Nie. Jest to wariant do montażu powierzchniowego SMD.
Przejmują obciążenia powstające podczas wkładania i wyjmowania wtyku.
Tak. Styki są niklowane i złocone.
Trzeba kontrolować ilość spoiwa i sprawdzić, czy między sąsiednimi wyprowadzeniami nie powstały zwarcia.
