Rezystory

Rezystor to jeden z najprostszych, a zarazem najczęściej używanych elementów elektronicznych. Jego podstawową funkcją jest ograniczanie przepływu prądu w obwodzie – zgodnie z prawem Ohma, napięcie na rezystorze jest proporcjonalne do płynącego przezeń prądu oraz jego rezystancji. Oznacza to, że - dobierając odpowiednią wartość rezystora - możesz kontrolować napięcia, prądy i rozkład mocy w poszczególnych punktach budowanego układu.

Z punktu widzenia projektanta rezystor to także narzędzie do kształtowania charakterystyki wzmacniaczy, filtrowania sygnałów, podciągania linii cyfrowych (w celu wymuszenia pewnego stanu spoczynkowego – wysokiego lub niskiego) czy też dzielenia napięć i prądów. Z tego powodu w każdej aplikacji – niezależnie od poziomu jej skomplikowania – rezystory stanowią elementy absolutnie niezbędne. Wybierając odpowiedni zestaw rezystorów zyskujesz nie tylko swobodę projektowania, ale i możliwość błyskawicznej korekty układu, bez konieczności zamawiania pojedynczych elementów o konkretnej wartości (a tych są na rynku tysiące).

Rezystor – zasada działania i zastosowania

Rezystor to bierny (pasywny) element elektroniczny, którego podstawową funkcją jest ograniczanie przepływu prądu w obwodzie. Jego działanie opiera się na prawie Ohma, a podstawowy parametr, czyli rezystancja, wyrażana jest – jakże by inaczej - w omach (Ω). W praktyce rezystory wykorzystywane są m.in. do:

• zmniejszania napięcia w dzielnikach napięciowych,
• ograniczania prądu płynącego przez elementy, np. diody LED, diody Zenera czy tranzystory,
• zabezpieczania układów przed uszkodzeniem w wyniku przeciążenia,
• dopasowywania impedancji w obwodach w.cz. i tłumienia sygnałów zmiennych,
• filtracji sygnałów (w połączeniu z kondensatorami, a czasem także dławikami – tzw. filtry RC/RLC).

Choć funkcja tych elementów wydaje się banalnie prosta, to od ich właściwego doboru zależy prawidłowe, stabilne i bezpieczne działanie całego układu. Dlatego tak ważne jest, by pod ręką – zwłaszcza podczas prototypowania, testowania lub naprawy urządzeń elektronicznych – mieć pod ręką zestaw rezystorów o szerokim zakresie rezystancji. Często bowiem nawet niewielka zmiana potrafi znacząco poprawić warunki pracy układu.

Zestawy rezystorów w ofercie Sklepu AVT

Standardowe rezystory przewlekane występują w dwóch rozmiarach: 0204 (o mocy 0,125 W) oraz 0207 (o mocy 0,25 W). Nadają się doskonale do większości typowych układów elektronicznych, pracujących przy niskim napięciu i niedużej mocy strat. Świetnie sprawdzają się m.in. w układach cyfrowych i analogowych, w tym urządzeniach mikroprocesorowych, torach sygnałowych audio itp. Dostępne w naszej ofercie zestawy rezystorów przewlekanych małej mocy są złożone z elementów o tolerancji 1%, przez co nadają się nawet do bardziej precyzyjnych konstrukcji.

Rezystory przewlekane średniej i dużej mocy występują w rozmiarze 0309 (0,5 W) oraz w wersji 2-watowej, nadającej się do stosowania w urządzeniach wymagających wytracenia mocy nawet kilkunastokrotnie większej, niż najmniejsze rezystory przewlekane 0204. Elementy te są często stosowane w obwodach zasilających i sterujących, np. jako ograniczniki mocy większych diod Zenera czy też w roli boczników pomiarowych w obwodach sterowania małymi silnikami DC.

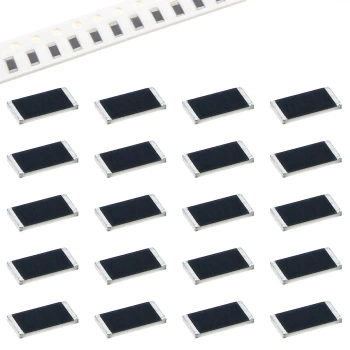

Rezystory SMD (do montażu powierzchniowego) to grupa komponentów bardzo zróżnicowanych pod względem rozmiarów i dopuszczalnej mocy strat. W zastosowaniach amatorskich i profesjonalnych bardzo często można znaleźć elementy o rozmiarze 0603, 0805 i 1206 - są stosunkowo łatwe w montażu, a przy tym zajmują znacznie mniej miejsca na płytce drukowanej, niż nawet najmniejsze rezystory przewlekane. Elementy SMD stanowią dziś niekwestionowany standard we wszystkich gałęziach elektroniki, właśnie ze względu na możliwość daleko idącej miniaturyzacji.
