Zwariowany kręciołek LED z efektem wirującego punktu - zlutowany KIT AVT 729
- Gadżet świetlny LED tworzy zmienny efekt wirującego punktu i pracuje z zasilaniem 9 V DC lub 6–15 V DC. AVT729 C to zlutowany układ do podłączenia zasilania, zabezpieczenia i montażu w obudowie, podstawie lub aplikacji pokazowej.
Efekt wirującego punktu świetlnego - zlutowany układ AVT729
Zlutowany układ gadżetu LED do podłączenia zasilania 9 V DC i użycia jako dekoracyjny efekt świetlny.
Zlutowany kręciołek LED z dynamiczną sekwencją światła

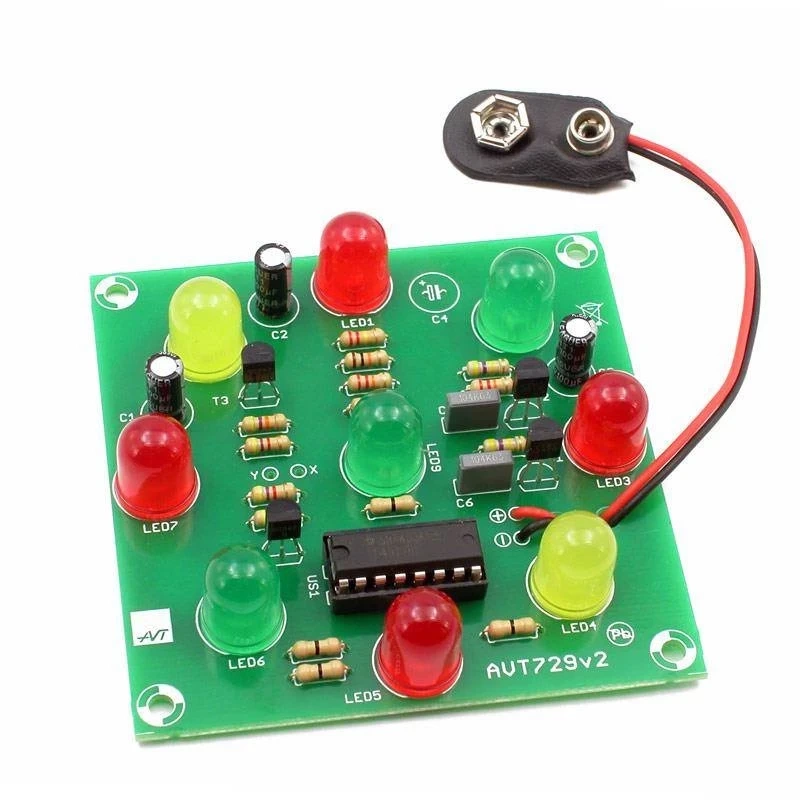

AVT729 tworzy efekt świetlny z centralną diodą LED i ośmioma diodami pracującymi w sekwencji obrotowej. Kolorowy punkt porusza się wokół środka, a szybkość i rytm efektu zmieniają się w sposób nieregularny.
Układ wykorzystuje licznik CMOS 4017 oraz tranzystorowe generatory wpływające na tempo „wirowania”. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie, podstawie ekspozycyjnej lub aplikacji pokazowej.
Karta techniczna
AVT729
Zlutowany gadżet świetlny LED z licznikiem CMOS 4017, centralną diodą świecącą stale i ośmioma diodami tworzącymi wirującą sekwencję.
| Kod projektu | AVT729 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | gadżet świetlny LED |
| Efekt | kolorowy punkt wirujący wokół stale świecącej diody środkowej |
| Rytm pracy | zmienny i przypadkowy |
| Układ logiczny | CMOS 4017, cykl skrócony do 8 stanów |
| Diody LED | dowolne diody LED 5–10 mm |
| Wariant efektu | wirujący punkt albo wirująca przerwa po zmianie konfiguracji LED |
| Zasilanie | 9 V DC, dopuszczalnie 6–15 V DC |
| Wymiary płytki PCB | 74×74 mm |
Wersja
AVT729 C – zlutowany układ. Wersja zawiera zmontowany gadżet świetlny LED przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie, podstawie ekspozycyjnej lub aplikacji pokazowej.
Notes
AVT729 C wymaga podłączenia zasilania 9 V DC albo zasilacza w zakresie 6–15 V DC oraz zabezpieczenia płytki przed zwarciem.
Efekt świetlny zależy od zastosowanych diod LED. Różne kolory diod obwodowych i diody centralnej zwiększają czytelność wirującego punktu.
Po montażu w obudowie lub podstawie należy zapewnić widoczność diod LED i ochronę przewodów zasilających przed wyrwaniem.
Uwaga: AVT729 C nie jest samodzielnym gotowym urządzeniem użytkowym. To zlutowany układ świetlny do integracji z zasilaniem, obudową lub podstawą. Przed użyciem należy zabezpieczyć płytkę przed zwarciem i sprawdzić polaryzację zasilania.
Najczęściej zadawane pytania
AVT729 C to zlutowany układ świetlnego kręciołka LED. Wymaga podłączenia zasilania i zabezpieczenia płytki w docelowej aplikacji.
Do dekoracyjnego efektu LED, demonstracji sekwencji świetlnych albo jako edukacyjny układ pokazujący pracę licznika 4017.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i montażu w obudowie lub podstawie.
Nie. Sekwencję LED generuje sprzętowo licznik CMOS 4017 oraz tranzystorowe generatory.
Układ pracuje z baterią 9 V albo zasilaczem DC w zakresie 6–15 V.
