Zwariowany kręciołek LED z efektem wirującego punktu - PCB do projektu AVT 729
- Gadżet świetlny LED tworzy efekt kolorowego punktu wirującego wokół świecącego środka. AVT729 A zawiera płytkę PCB, elementy elektroniczne należy skompletować osobno.

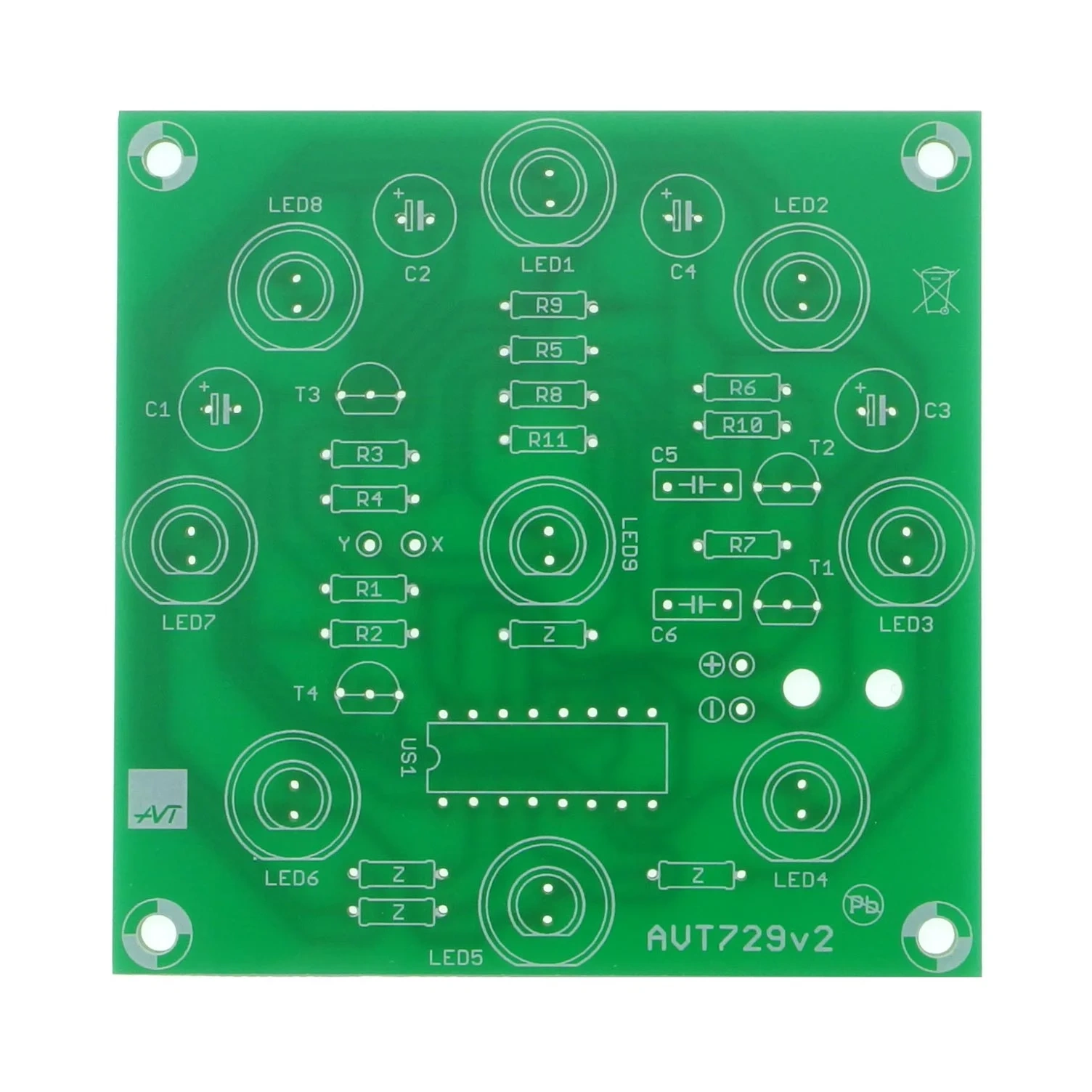

Efekt wirującego punktu świetlnego - płytka PCB do AVT729
Płytka PCB do wykonania efektownego gadżetu LED z centralnym punktem świetlnym i ośmioma diodami w sekwencji obrotowej.
Świetlny kręciołek z losowo zmiennym rytmem
AVT729 tworzy efekt, w którym wokół stale świecącego punktu środkowego porusza się drugi, kolorowy punkt świetlny. Sekwencja nie jest jednostajna — rytm wirowania zmienia się w sposób przypadkowy, dzięki czemu efekt wygląda bardziej dynamicznie.
Układ wykorzystuje licznik CMOS 4017 pracujący w cyklu ośmiu stanów oraz tranzystorowe generatory sterujące szybkością i charakterem zmian. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT729
Efekt świetlny LED z licznikiem CMOS 4017, centralną diodą świecącą stale i ośmioma diodami tworzącymi wirujący punkt.
| Kod projektu | AVT729 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | gadżet świetlny LED |
| Efekt | kolorowy punkt wirujący wokół stale świecącej diody środkowej |
| Rytm pracy | zmienny i przypadkowy |
| Układ logiczny | CMOS 4017, cykl skrócony do 8 stanów |
| Diody LED | dowolne diody LED 5–10 mm |
| Wariant efektu | wirujący punkt albo wirująca przerwa po zmianie konfiguracji LED |
| Zasilanie | 9 V DC, dopuszczalnie 6–15 V DC |
| Wymiary płytki PCB | 74×74 mm |
Wersja
AVT729 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- Z: 0 Ω – 4 szt.
- R1, R4: 4,7 kΩ
- R2, R3: 47 kΩ
- R5: 10 kΩ
- R6, R7: 470 kΩ
- R8, R10: 22 kΩ
- R9: 220 kΩ
- R11: 0 Ω
- C1–C3: 100 µF
- C4: nie montować
- C5, C6: 100 nF
- T1, T2: BC558 lub BC557
- T3, T4: BC548 lub BC547
- U1: 4017 + podstawka
- D1–D9: dowolna dioda LED 5–10 mm
- Złączka baterii 9 V 6F22
Notes
W układzie można zastosować diody LED o różnych kolorach, kształtach i średnicach 5–10 mm, co pozwala zmienić charakter efektu świetlnego.
W wersji podstawowej widoczny jest wirujący punkt. Po odpowiednim doborze konfiguracji LED można uzyskać wariant z wirującą przerwą.
Montaż należy rozpocząć od zwór i rezystorów, a następnie wlutować coraz większe elementy, zachowując poprawną orientację diod, tranzystorów, kondensatorów elektrolitycznych i układu 4017.
Poprawnie zmontowany układ ze sprawnych elementów działa od razu po podłączeniu baterii 9 V albo zasilacza 6–15 V DC.
Uwaga: AVT729 jest układem edukacyjnym i demonstracyjnym. Przed uruchomieniem należy sprawdzić polaryzację zasilania, kondensatorów elektrolitycznych i diod LED oraz poprawne włożenie układu scalonego 4017 do podstawki.
Najczęściej zadawane pytania
AVT729 A zawiera wyłącznie płytkę PCB do projektu zwariowanego kręciołka LED. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykonania dekoracyjnego gadżetu świetlnego, efektu LED albo demonstracji działania licznika 4017 i sekwencyjnego zapalania diod.
Nie. Efekt powstaje sprzętowo dzięki licznikowi CMOS 4017 i tranzystorowym generatorom.
Można użyć dowolnych diod LED o średnicy 5–10 mm, dobierając kolory i kształty do oczekiwanego efektu.
Podstawowo 9 V DC, na przykład z baterii 6F22. Układ dopuszcza zasilanie 6–15 V DC.
