Zwariowany kręciołek LED z efektem wirującego punktu - KIT AVT 729
- Gadżet świetlny LED pokazuje zmienny efekt wirującego punktu wokół stale świecącej diody środkowej. AVT729 B to KIT DIY z płytką PCB i elementami do lutowania.
Efekt wirującego punktu świetlnego - KIT DIY AVT729
Zestaw elementów do wykonania dekoracyjnego kręciołka LED z licznikiem CMOS 4017 i dziewięcioma diodami.
KIT świetlnego kręciołka z dynamiczną sekwencją LED

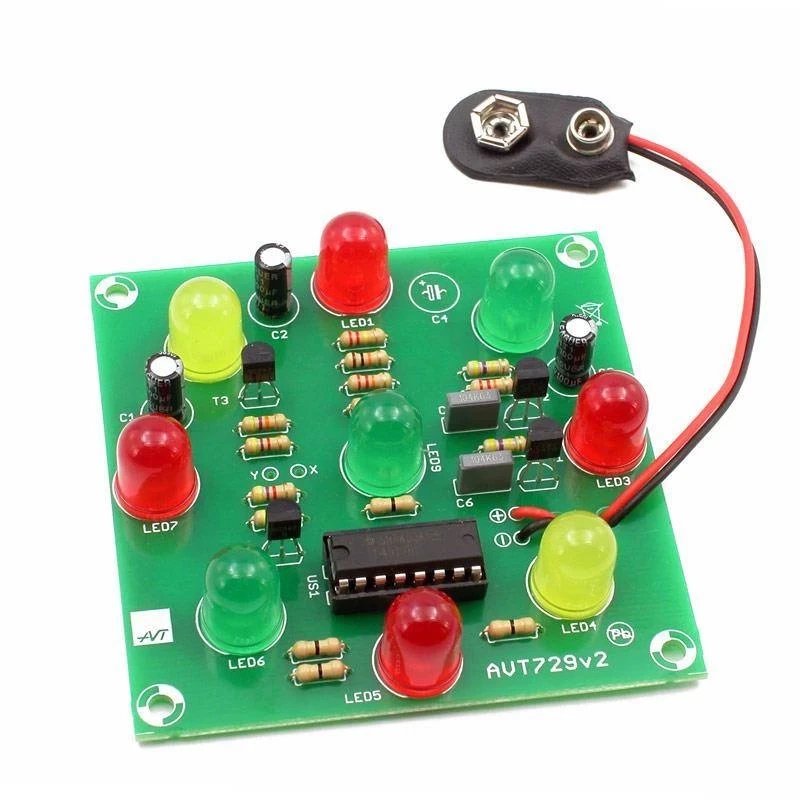

AVT729 pozwala zbudować efektowny gadżet świetlny, w którym centralna dioda LED świeci stale, a wokół niej porusza się drugi punkt świetlny. Zmienny rytm pracy sprawia, że efekt nie jest jednostajny.
Sercem układu jest licznik CMOS 4017 sterowany tranzystorowym generatorem impulsów. Drugi, wolniejszy generator wpływa na zmianę szybkości wirowania. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania świetlnego kręciołka LED.
Karta techniczna
AVT729
KIT świetlnego efektu LED z licznikiem CMOS 4017, tranzystorowymi generatorami i możliwością zastosowania diod LED 5–10 mm.
| Kod projektu | AVT729 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | gadżet świetlny LED |
| Efekt | kolorowy punkt wirujący wokół stale świecącej diody środkowej |
| Rytm pracy | zmienny i przypadkowy |
| Układ logiczny | CMOS 4017, cykl skrócony do 8 stanów |
| Diody LED | dowolne diody LED 5–10 mm |
| Wariant efektu | wirujący punkt albo wirująca przerwa po zmianie konfiguracji LED |
| Zasilanie | 9 V DC, dopuszczalnie 6–15 V DC |

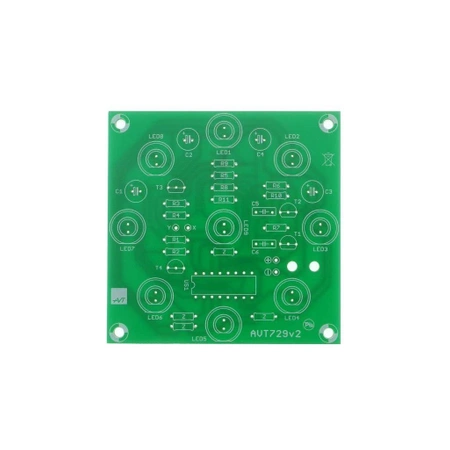

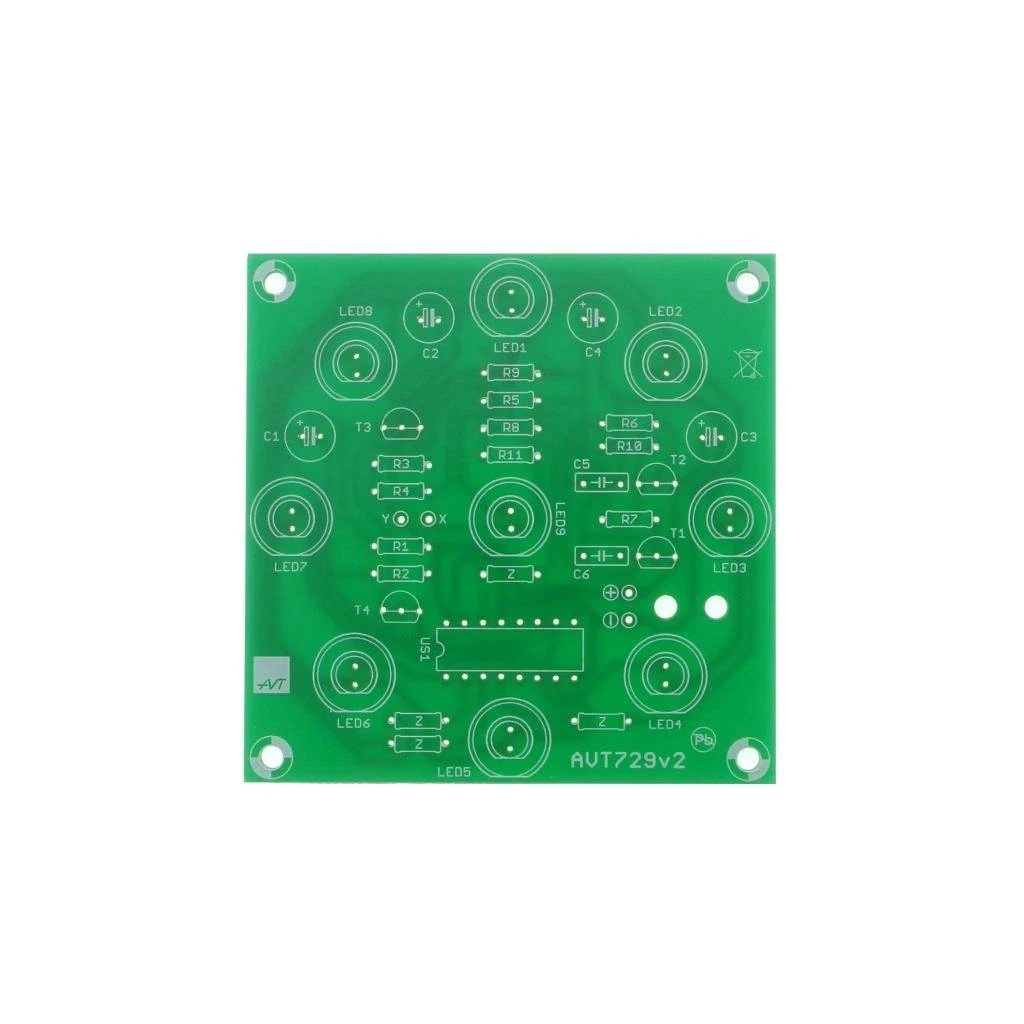

| Wymiary płytki PCB | 74×74 mm |
Wersja

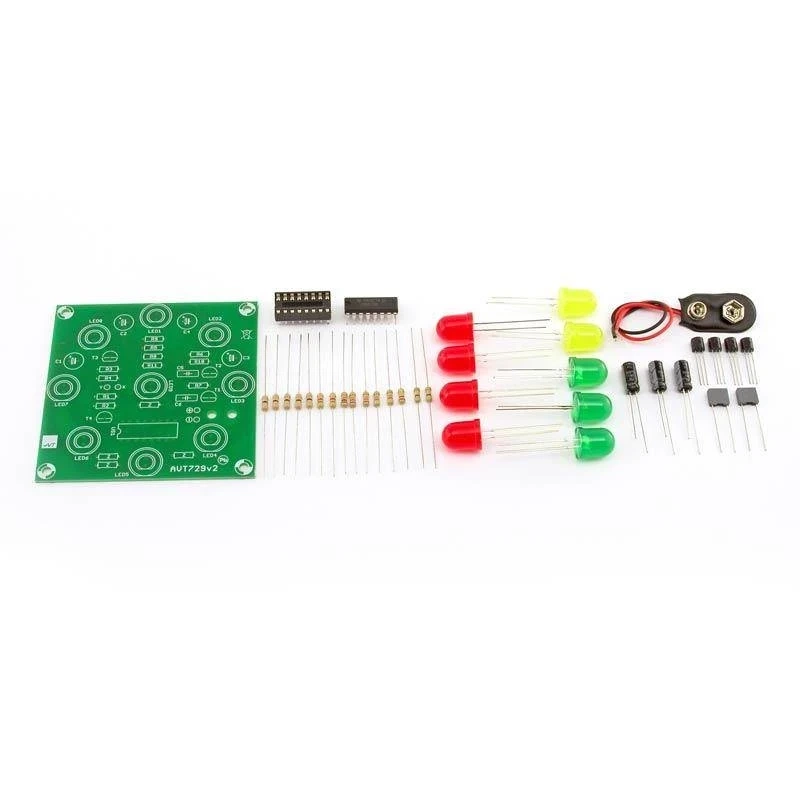

AVT729 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania zwariowanego kręciołka LED.
Notes
Montaż należy rozpocząć od rezystorów R1–R11 i zwór Z, następnie wlutować kondensatory, podstawkę, tranzystory, diody LED i złączkę baterii.
C4 pozostaje nieobsadzony w podstawowej konfiguracji, ponieważ wartości podane dla pozostałych elementów dają prawidłowy efekt bez tego kondensatora.
Diody LED można dobrać kolorystycznie według własnego efektu: inne barwy na obwodzie i inna dioda w środku poprawiają czytelność „wirowania”.
Elementy oznaczone biegunowością, zwłaszcza LED, kondensatory elektrolityczne, tranzystory i układ scalony, wymagają kontroli orientacji przed podłączeniem zasilania.
Uwaga: przed uruchomieniem AVT729 należy sprawdzić poprawność lutowania, brak zwarć oraz polaryzację elementów. Jasno świecące diody LED mogą być uciążliwe przy patrzeniu z bardzo małej odległości.
Najczęściej zadawane pytania
AVT729 B to KIT DIY z płytką PCB i elementami do lutowania świetlnego kręciołka LED.
Do wykonania gadżetu świetlnego, dekoracji LED albo prostego projektu demonstracyjnego z licznikiem 4017.
Nie. Sekwencja LED działa sprzętowo na układzie CMOS 4017 i generatorach tranzystorowych.
Tak. Można zastosować diody LED 5–10 mm w dowolnych kolorach, kształtach i wielkościach zgodnych z montażem.
Układ może być zasilany z baterii 9 V 6F22 albo zasilacza DC w zakresie 6–15 V.
