Zwariowana linijka LED do roweru - PCB do projektu AVT 2827
- Tworzy dynamiczny efekt świetlny z 19 superjasnych czerwonych diod LED, poprawiając widoczność roweru i nadając mu efektowny wygląd. Wersja A zawiera płytkę PCB.
Zwariowana linijka – efekt świetlny LED do roweru AVT2827
Płytka pozwala zbudować dynamiczną linijkę świetlną LED do roweru, dekoracji i poprawy widoczności po zmroku.
Ruchomy efekt świetlny z superjasnych diod LED
AVT2827 pozwala zbudować efektowną linijkę LED, w której światło rozchodzi się wzdłuż rzędu diod, po dojściu do końca wraca do środka i rozpoczyna cykl od nowa. Taki efekt dobrze sprawdza się jako dekoracja roweru oraz dodatkowy element poprawiający widoczność.
Układ wykorzystuje licznik 4017, tranzystory BC238 oraz 19 superjasnych czerwonych diod LED. Może pracować samodzielnie albo jako uzupełnienie rowerowego układu pomiarowego, tworząc nietypowy, dynamiczny efekt świetlny.
Karta techniczna
AVT2827
Efekt świetlny LED z sekwencją rozchodzącego się światła, przeznaczony do dekoracji roweru oraz poprawy jego widoczności.
| Wersja | A – płytka PCB |
| Typ projektu | efekt świetlny LED |
| Zastosowanie | dekoracja roweru, dodatkowa poprawa widoczności, efekt świetlny do zastosowań hobbystycznych |
| Efekt świetlny | sekwencja rozchodzącego się światła z powrotem do środka |
| Liczba punktów świetlnych | 19 diod LED |
| Kolor światła | czerwony |
| Rodzaj diod | superjasne LED |
| Sterowanie sekwencją | licznik 4017 z tranzystorowym sterowaniem diod LED |
| Możliwa współpraca | Speed Meter AVT2824 |
| Charakter pracy | efekt dekoracyjny, dodatkowa sygnalizacja świetlna |
| Montaż docelowy | rower lub obudowa chroniąca elektronikę przed wilgocią i drganiami |
| Wymiary płytki PCB | 99×40 mm |

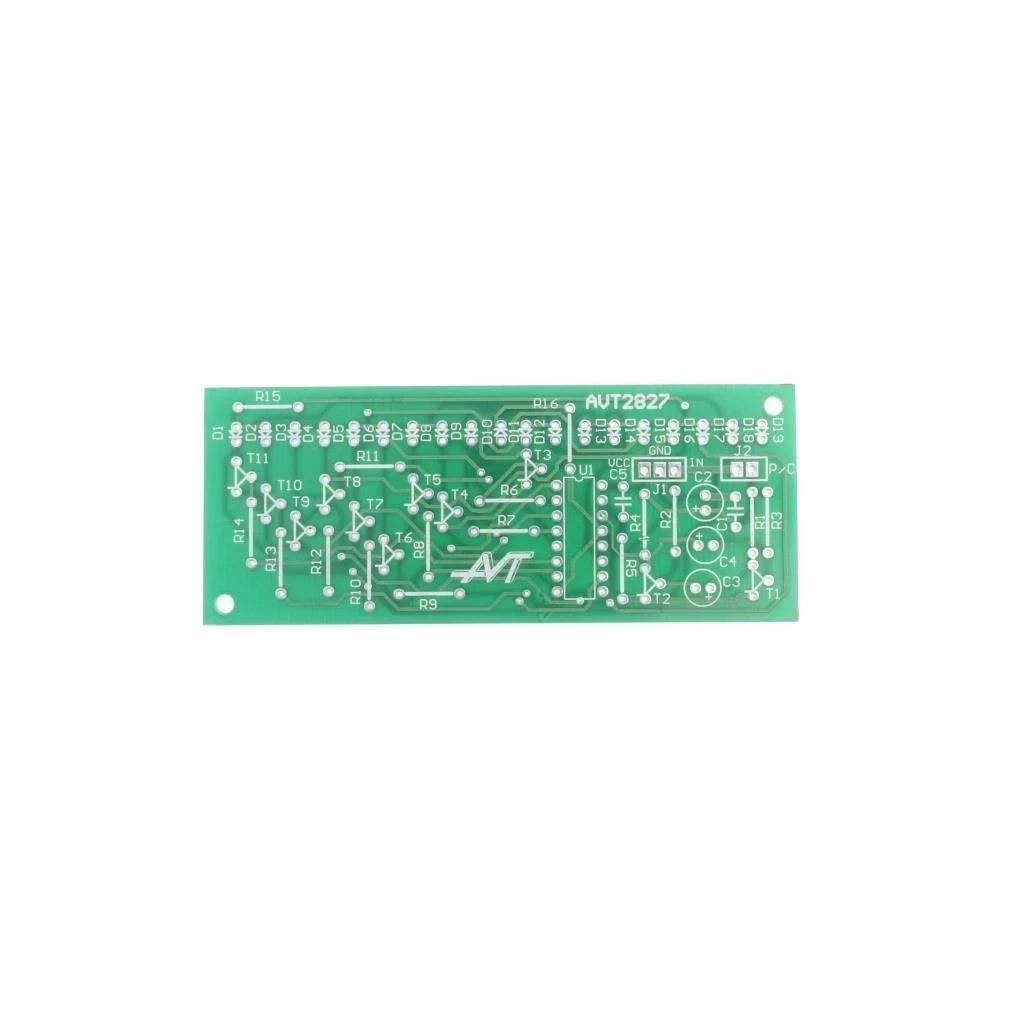

Wersja A – płytka PCB
AVT2827 A zawiera płytkę PCB do projektu Zwariowana linijka. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R4: 1 kΩ
- R2, R3: 3,3 kΩ
- R5: 100 kΩ
- R6…R14: 10 kΩ
- R15: 150 Ω
- R16: 330 Ω
- C1, C5: 100 nF
- C2: 100 µF
- C3, C4: 10 µF
- U1: 4017
- T1…T11: BC238
- D1…D19: LED R superjasne
- Podstawka pod układ scalony
- Goldpiny
Notes
Diody D1…D19 tworzą widoczną linijkę świetlną, dlatego przed lutowaniem warto zaplanować ich równe ustawienie mechaniczne i jednakową wysokość nad płytką.
Układ 4017 najlepiej montować w podstawce, co ułatwia wymianę lub testowanie po złożeniu płytki. Tranzystory BC238 należy montować zgodnie z oznaczeniem wyprowadzeń na płytce.
Przy montażu na rowerze moduł trzeba zabezpieczyć przed wilgocią, drganiami i zwarciem przewodów. Obudowa powinna chronić elektronikę, ale nie zasłaniać światła diod LED.
Uwaga: Układ jest efektem dekoracyjnym i dodatkowym elementem poprawiającym widoczność. Nie zastępuje obowiązkowego oświetlenia rowerowego ani odblasków wymaganych przepisami ruchu drogowego.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To efekt świetlny LED, który uatrakcyjnia wygląd roweru i zwiększa jego widoczność po zmroku.
Światło rozchodzi się wzdłuż linijki LED, po dojściu do końca wraca do środka i cały proces zaczyna się od nowa.
Układ wykorzystuje 19 superjasnych czerwonych diod LED.
Sekwencję pracy diod realizuje układ 4017.
W wykazie elementów podano tranzystory BC238 oznaczone jako T1…T11.
Tak. Projekt może być połączony ze Speed Meterem AVT2824, tworząc dodatkowy, oryginalny efekt świetlny.
Nie. To układ dekoracyjny i dodatkowy element widoczności, który nie zastępuje obowiązkowego oświetlenia roweru.
Nie. To wersja A, czyli sama płytka PCB. Układ 4017, tranzystory BC238, diody LED, rezystory, kondensatory, podstawkę, goldpiny i pozostałe elementy trzeba dobrać osobno według wykazu.
