Co robi AVT EDU622 po zmontowaniu?

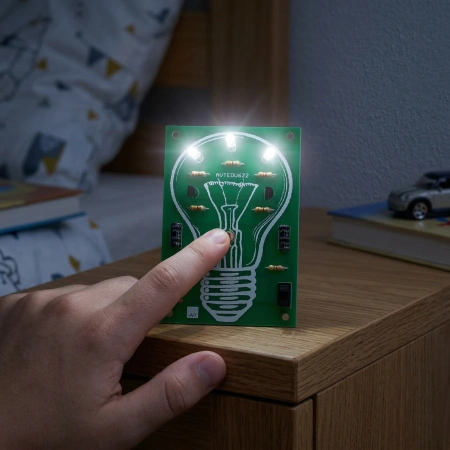

Układ działa jako zmierzchowa lampka LED. Po spadku poziomu oświetlenia załącza trzy białe diody LED.
Praktyczny projekt elektroniczny z czujnikiem zmierzchu, trzema białymi diodami LED i regulacją czułości zadziałania
Zlutuj układ, ustaw czułość i zbuduj lampkę LED reagującą na zmierzch

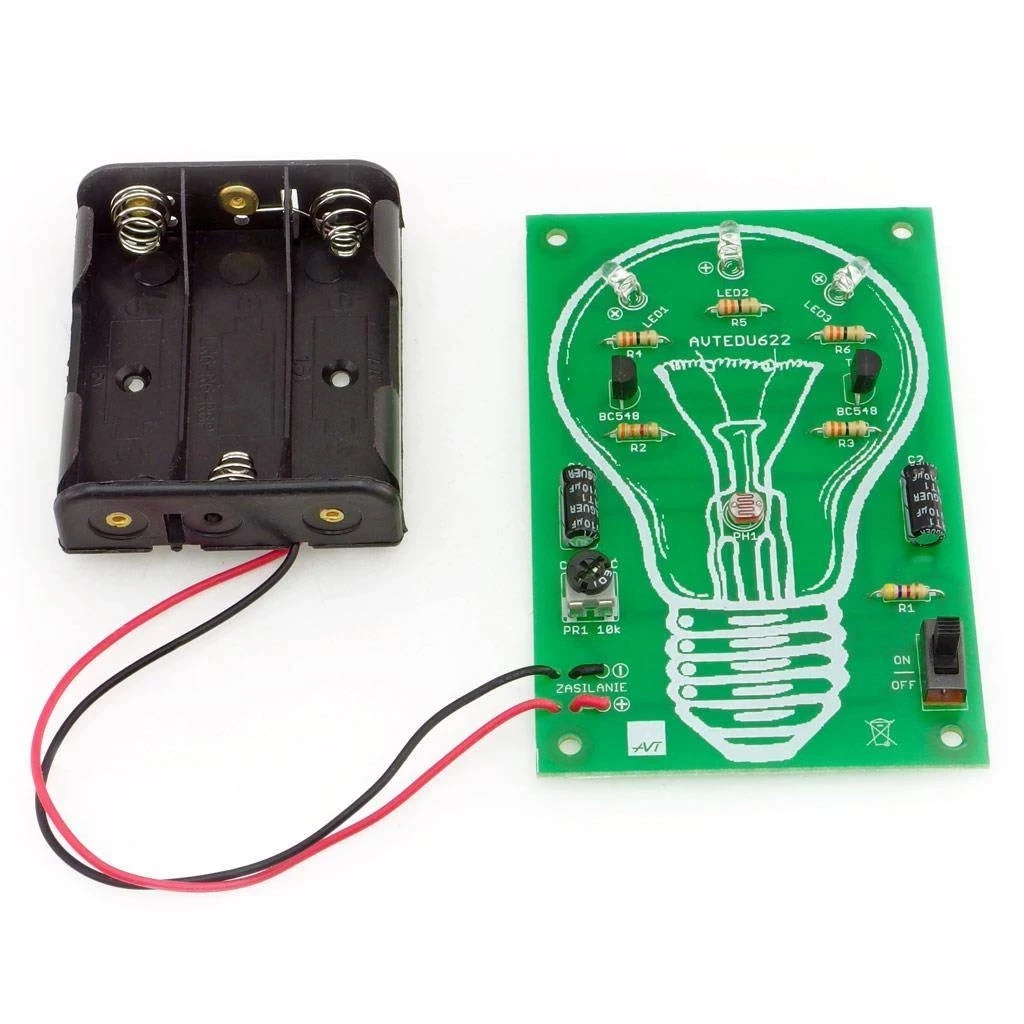

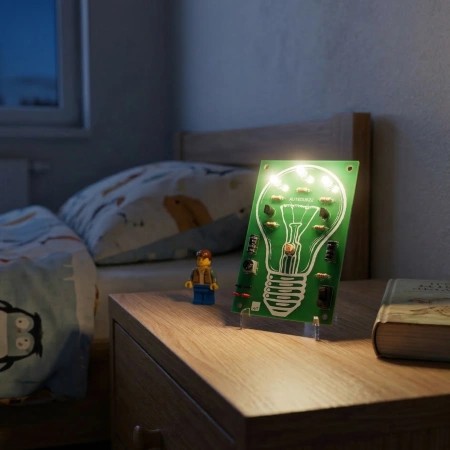

AVT EDU622 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu układ działa jako lampka nocna z czujnikiem zmierzchu — po spadku oświetlenia włącza trzy białe diody LED. Potencjometr pozwala płynnie ustawić czułość zadziałania, dlatego projekt dobrze pokazuje praktyczne wykorzystanie fotorezystora w prostym obwodzie elektronicznym.
Montaż pozwala przećwiczyć podstawy lutowania elementów przewlekanych THT oraz uruchomienie prostego układu reagującego na warunki otoczenia. Efekt działania jest praktyczny: po zmroku lampka włącza białe diody LED, a próg zadziałania można skorygować potencjometrem.
Projekt pokazuje, jak czujnik światła, tranzystory, rezystory, kondensatory i diody LED współpracują w jednym obwodzie. To dobry przykład układu, w którym połączenie kilku prostych elementów daje użyteczną funkcję automatycznego oświetlenia.

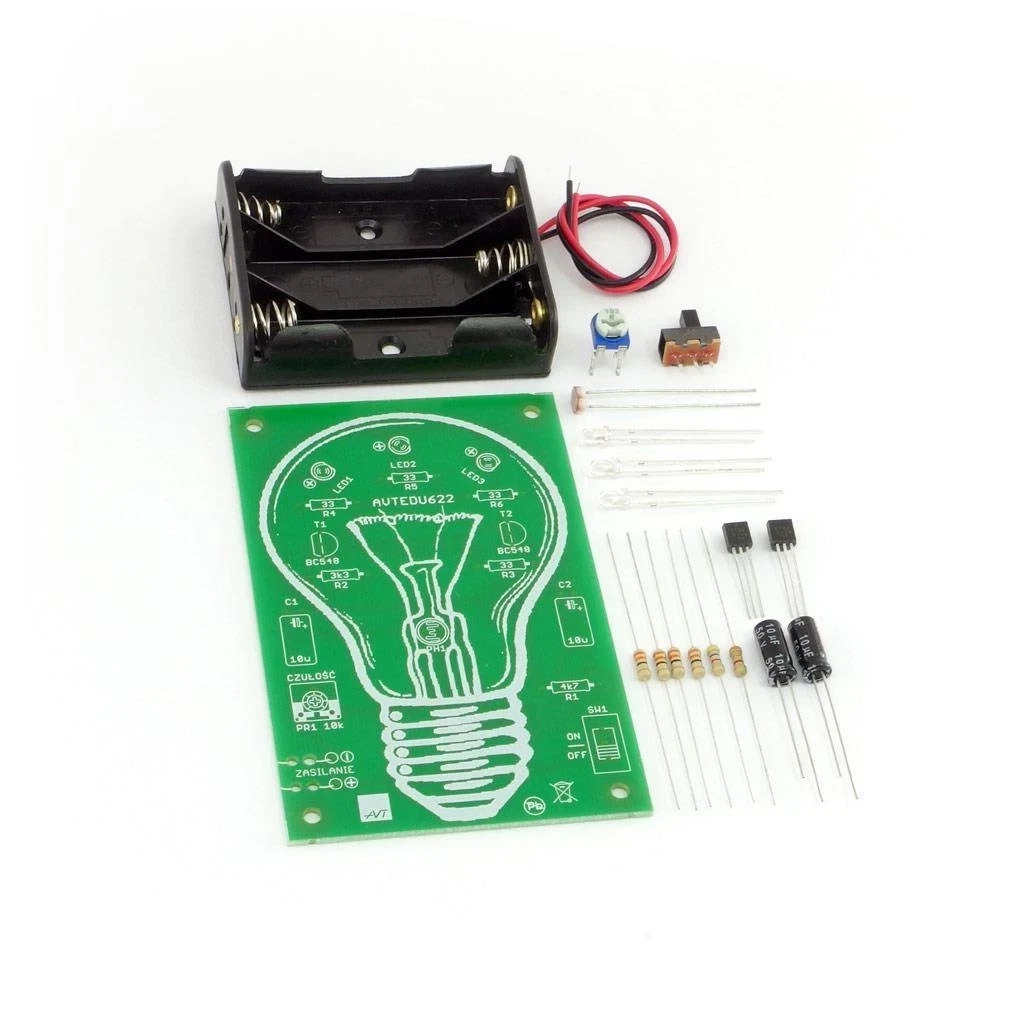

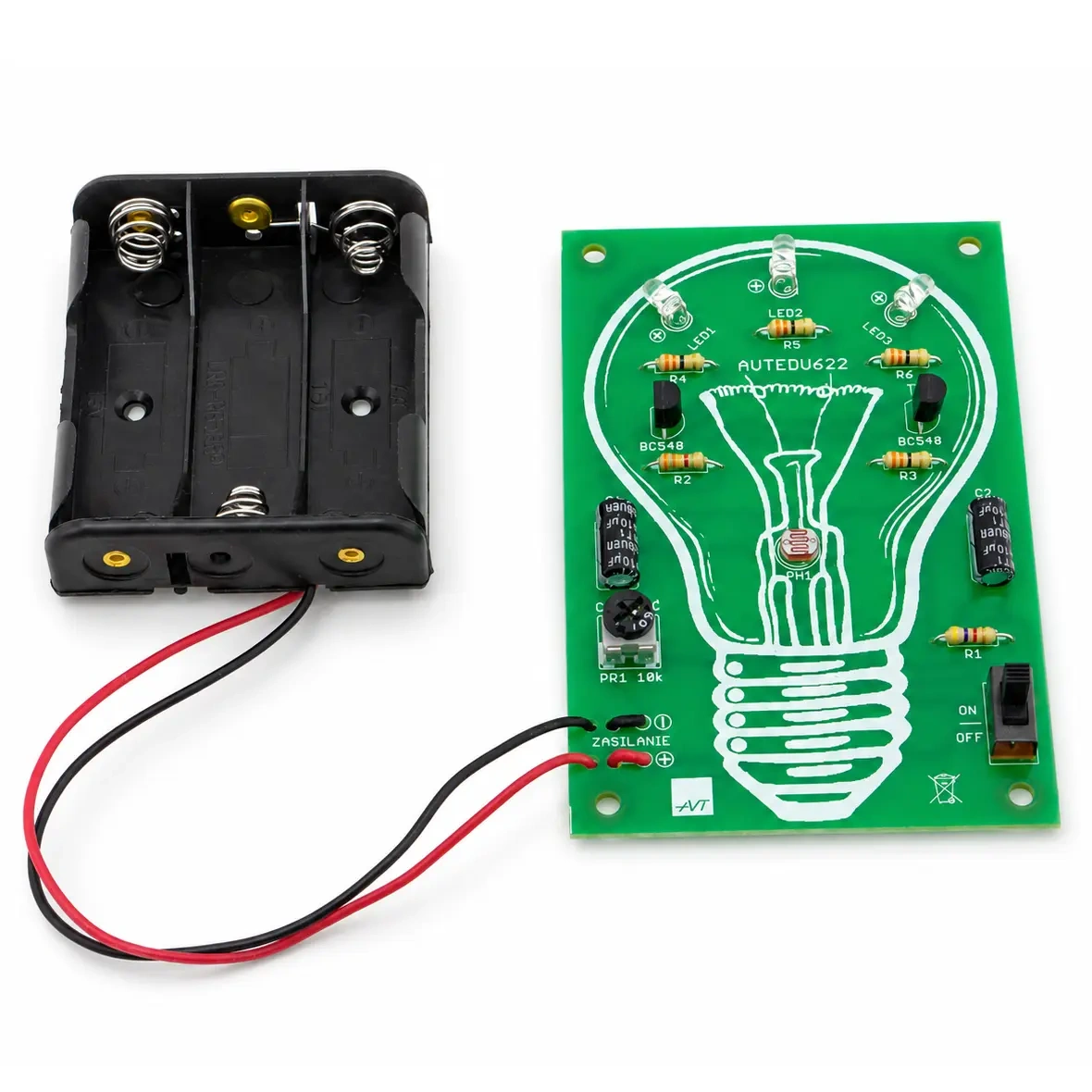

W komplecie znajduje się płytka drukowana PCB, elementy elektroniczne do zlutowania układu, koszyk baterii oraz dokumentacja montażowa.
Lista elementów obejmuje między innymi fotorezystor, potencjometr 10 kΩ, tranzystory BC547 lub BC548, trzy białe diody LED 3 mm, kondensatory 10 µF, rezystory, włącznik oraz przewody koszyka baterii.
Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.

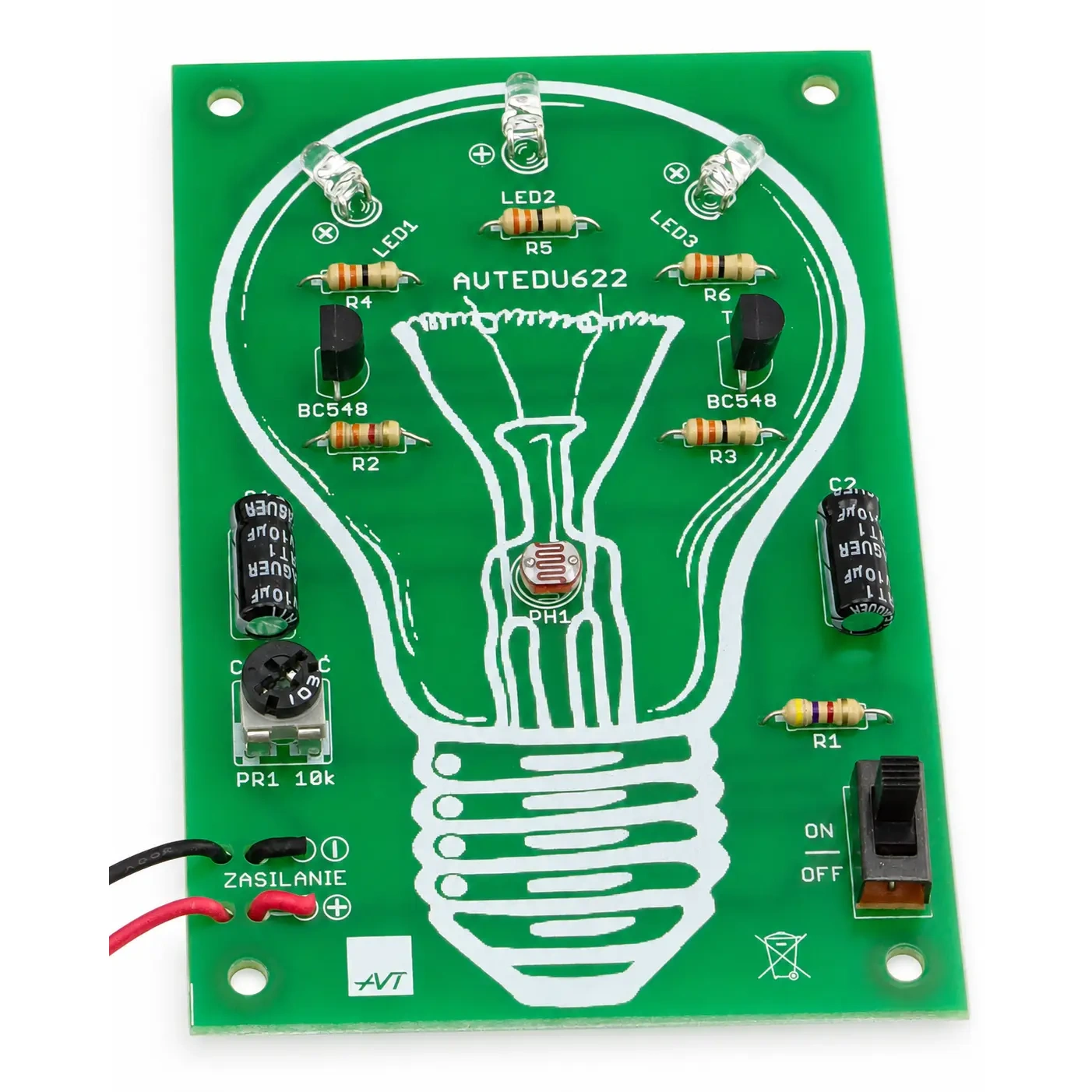

Układ wykorzystuje fotorezystor jako czujnik światła. Gdy poziom oświetlenia spada, obwód załącza trzy białe diody LED. Potencjometr PR1 pozwala ustawić czułość zadziałania, czyli próg, przy którym lampka ma się włączyć. Włącznik SW1 umożliwia odłączenie zasilania z koszyka baterii.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | lampka LED załączana po spadku oświetlenia |
| Źródło światła | 3 białe diody LED 3 mm |
| Czujnik | fotorezystor VT20N1 |
| Regulacja | płynna regulacja czułości potencjometrem 10 kΩ |
| Tranzystory | BC547 lub BC548 |
| Zasilanie | 5 V DC, wymagane baterie 3×AA |
| Baterie w zestawie | nie |
| Wymiary płytki | 92 × 60 mm |

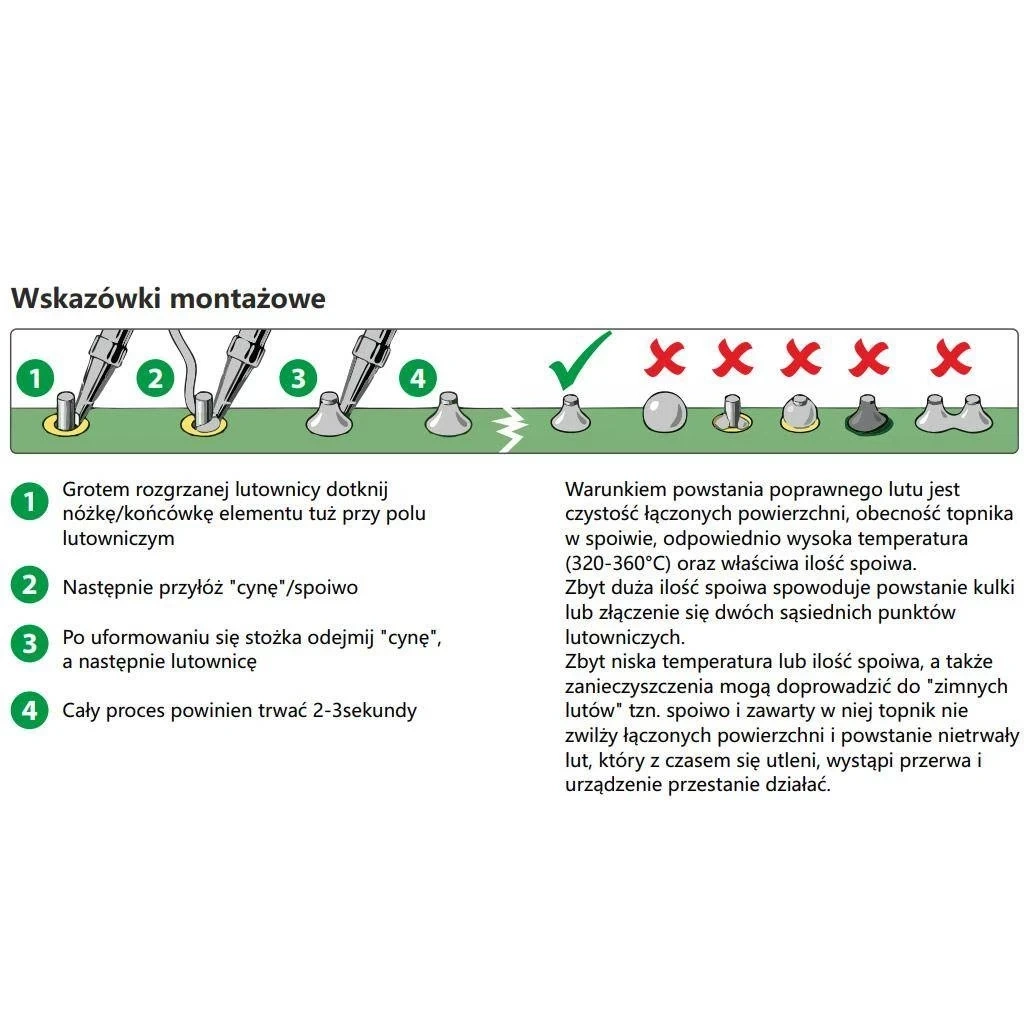

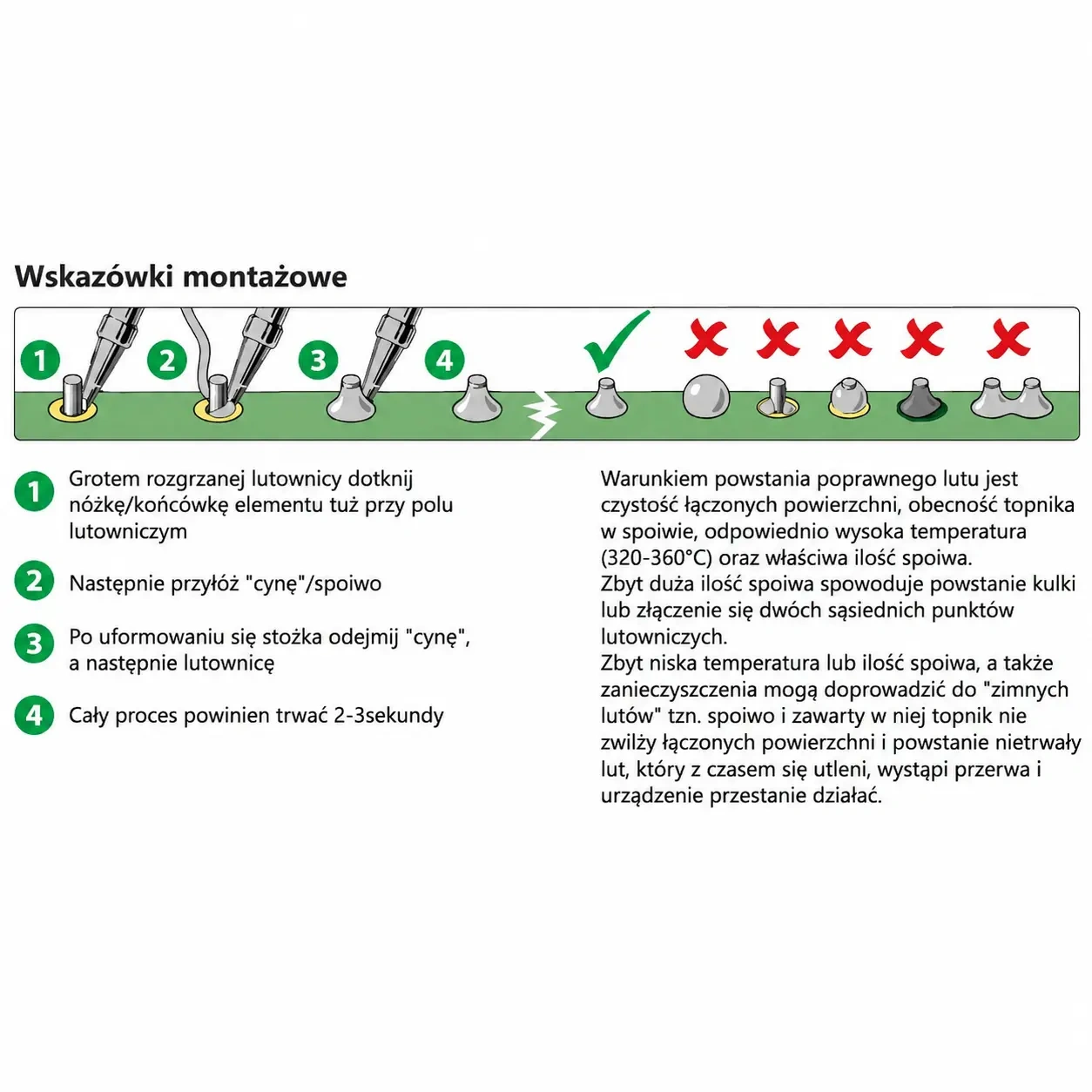

THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego dobrze nadają się do nauki lutowania i kontroli poprawności montażu.
Fotorezystor zmienia rezystancję pod wpływem światła. W tym projekcie pełni funkcję czujnika zmierzchu i pomaga układowi rozpoznać spadek oświetlenia.
Potencjometr pozwala ustawić próg działania lampki. Dzięki temu można wyregulować moment, w którym diody LED mają się załączyć.

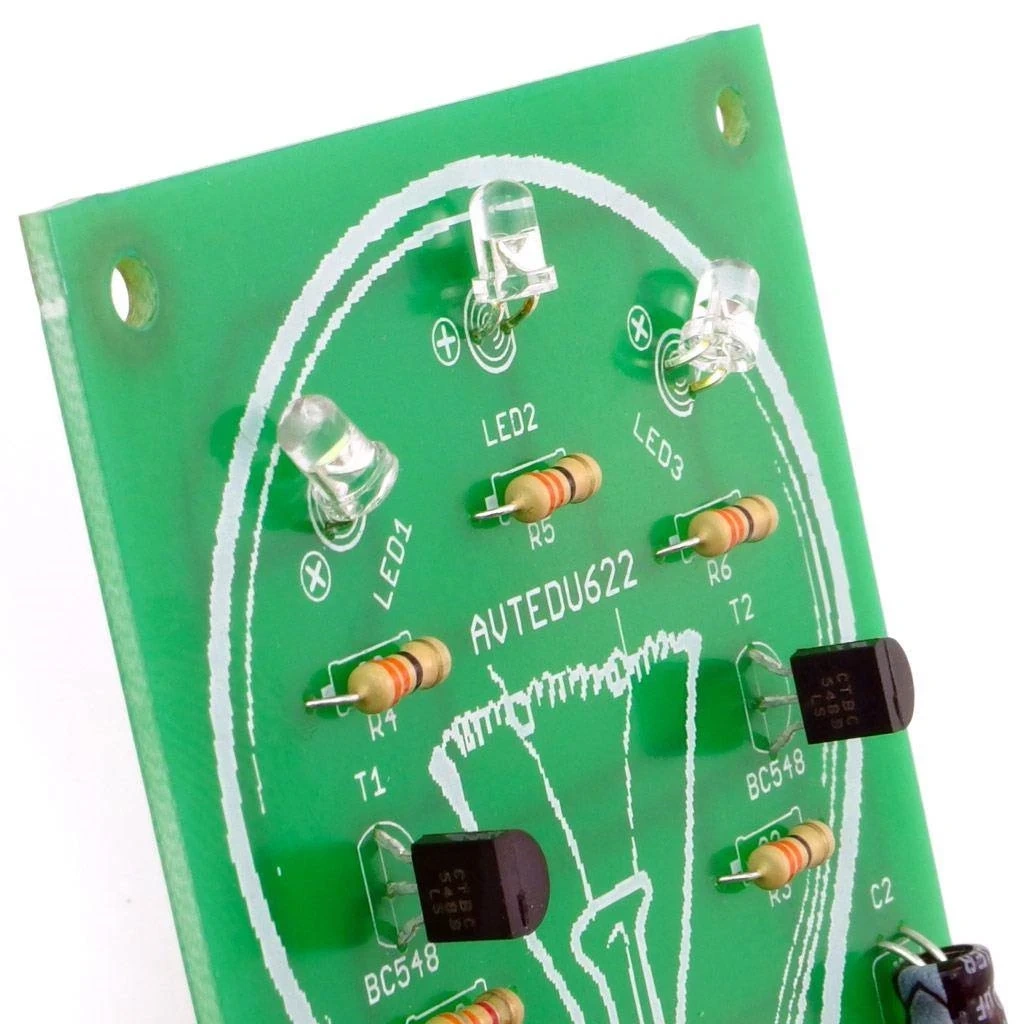

Diody LED mają polaryzację. Podczas montażu trzeba zwrócić uwagę na anodę, katodę, dłuższą nóżkę oraz oznaczenia na płytce.
Kondensatory elektrolityczne również mają polaryzację. Ich odwrotne wlutowanie może spowodować nieprawidłowe działanie układu.

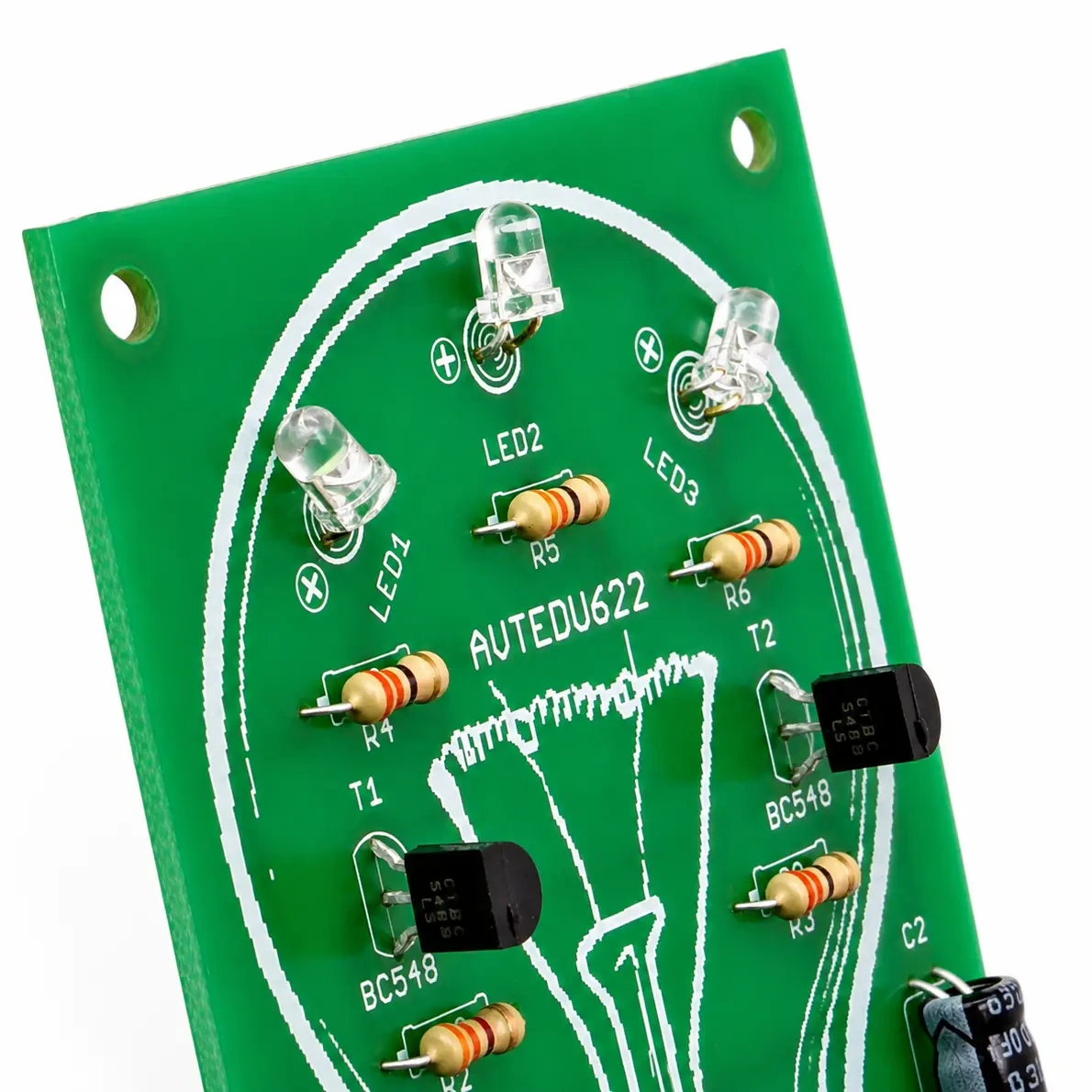

Tranzystory należy wlutować zgodnie z obrysem na płytce. W dokumentacji elementy T1 i T2 są oznaczone jako wymagające uwagi przy montażu.
Projekt łączy naukę lutowania z praktycznym efektem działania. Po zmontowaniu powstaje lampka LED reagująca na zmierzch, a regulacja czułości pozwala zobaczyć, jak zmiana nastawy wpływa na pracę układu. AVT EDU622 uczy rozpoznawania elementów, zachowania polaryzacji, pracy z fotorezystorem oraz uruchamiania prostego obwodu z tranzystorami i diodami LED.
Układ działa jako zmierzchowa lampka LED. Po spadku poziomu oświetlenia załącza trzy białe diody LED.
Tak. Potencjometr PR1 umożliwia płynną regulację czułości zadziałania, czyli momentu włączenia diod przy zmianie oświetlenia.
Układ wymaga zasilania 5 V DC z 3 baterii AA. Baterie nie są dołączone do zestawu.
Tak. AVT EDU622 jest zestawem DIY do samodzielnego montażu, więc elementy należy wlutować w płytkę PCB zgodnie z instrukcją.
Tak. Szczególnej uwagi wymagają diody LED, kondensatory elektrolityczne, tranzystory oraz przewody koszyka baterii. Elementy należy montować zgodnie z oznaczeniami na płytce i w dokumentacji.
W zestawie znajduje się płytka PCB, komplet elementów elektronicznych do montażu, koszyk baterii oraz dokumentacja montażowa.
Do uruchomienia potrzebne są 3 baterie AA. Do montażu potrzebna będzie także lutownica, cyna i cążki do przycinania wyprowadzeń.
Projekt pozwala przećwiczyć lutowanie THT, rozpoznawanie elementów, montaż elementów spolaryzowanych, działanie fotorezystora, regulację potencjometrem oraz podstawową pracę tranzystorów w układzie sterującym diodami LED.
