Czy złącze montuje się na PCB?
Tak. Wyprowadzenia są przeznaczone do lutowania w płytce drukowanej.

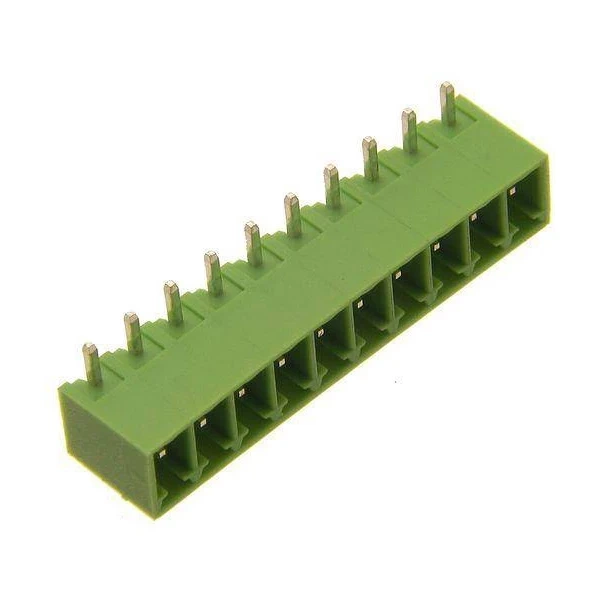

Złącze TLPHC100R-10P do PCB, 10-polowe, raster 3,81 mm, kątowe, 125 V / 8 A
10-polowe złącze kątowe do montażu na płytce PCB – TLPHC100R-10P
Złącze TLPHC100R-10P jest przeznaczone do montażu na płytce drukowanej. Orientacja kątowa pozwala dopasować kierunek łączenia do układu mechanicznego urządzenia.
Najważniejsze cechy
- Montaż na PCB: stałe osadzenie złącza w urządzeniu
- Rozłączne połączenie: wygodny montaż i serwis przewodów
- Wielopolowa konstrukcja: uporządkowane prowadzenie kilku obwodów
Zastosowanie
Złącze można stosować w zasilaczach, sterownikach, urządzeniach pomiarowych i modułach automatyki, w których wymagane jest rozłączne połączenie przewodów z płytką PCB.
Specyfikacja techniczna
- Liczba pól: 10
- Raster: 3,81 mm
- Orientacja: kątowe
- Montaż: na płytce drukowanej
- Wysokość: 7,0 mm
- Napięcie znamionowe: 125 V
- Prąd znamionowy: 8 A
- Zakres przewodów elementu współpracującego: 22-16AWGG
- Kolor: zielony
Warto wiedzieć
Przy projektowaniu PCB należy zachować raster zgodny z wyprowadzeniami złącza oraz pozostawić miejsce na swobodne wsuwanie i wyjmowanie elementu współpracującego.
Najczęściej zadawane pytania
Czy połączenie jest rozłączne?
Tak. Złącze współpracuje z pasującym elementem przewodowym.
Do jakich urządzeń pasuje?
Może być stosowane w sterownikach, zasilaczach i modułach automatyki.
Co trzeba sprawdzić przed zakupem?
Najważniejsze są liczba pól, raster, orientacja i zgodność z elementem współpracującym.
Jak zaplanować miejsce na płytce?
Należy uwzględnić obrys korpusu oraz przestrzeń potrzebną do podłączenia i odłączenia wtyku.
