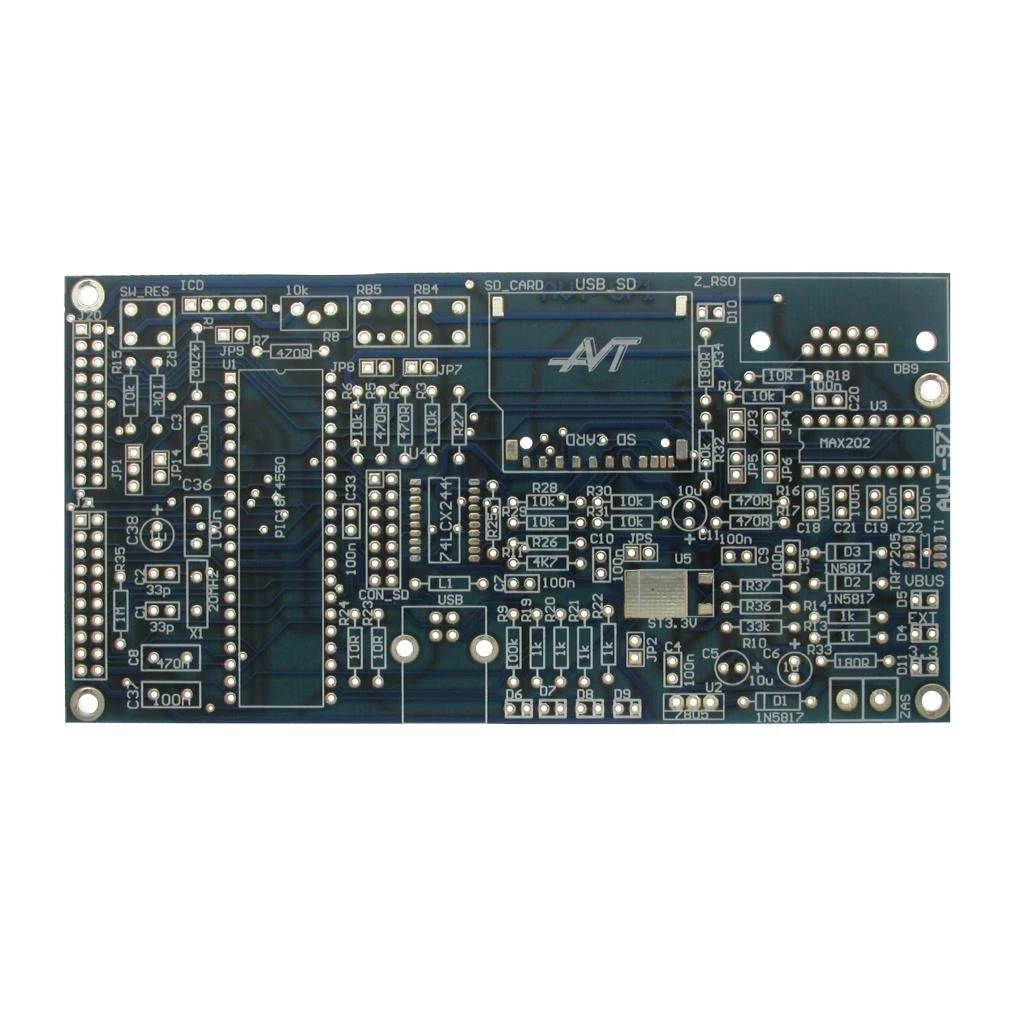

Zestaw uruchomieniowy USB z PIC18F4550 - PCB do projektu AVT 971

zoom

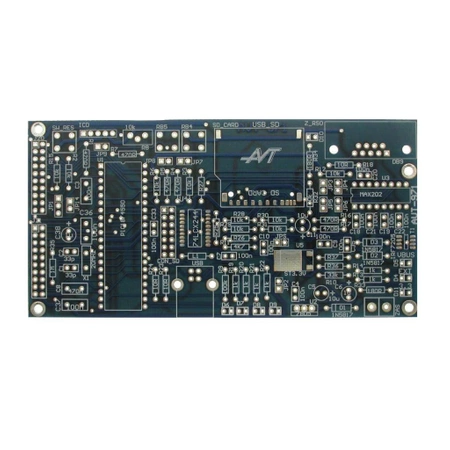

Zestaw uruchomieniowy USB z PIC18F4550 - PCB do projektu AVT 971

Zestaw AVT971 ułatwia testowanie USB w mikrokontrolerze PIC18F4550. Projekt ma USB typu B, RS232, złącze SD/MMC, konwerter 5/3,3 V, LED transmisji i zasilanie 9…16 VDC lub USB; wersja A zawiera samą płytkę PCB.

Zestaw uruchomieniowy USB z PIC18F4550 – płytka PCB AVT971

Płytka drukowana do budowy zestawu uruchomieniowego USB z mikrokontrolerem PIC18F4550.

Praktyczna baza do nauki USB w PIC18F4550

AVT971 A to płytka PCB do wykonania zestawu uruchomieniowego z mikrokontrolerem PIC18F4550. Projekt pozwala poznać działanie wbudowanego modułu USB, uruchamiać aplikacje demonstracyjne, testować komunikację z komputerem oraz rozwijać własne urządzenia USB oparte na mikrokontrolerach PIC.

Na płytce przewidziano złącze USB typu B, port RS232 z konwerterem MAX202, złącze karty SD/MMC, konwerter poziomów logicznych 5 V / 3,3 V, stabilizator 3,3 V, diody LED sygnalizujące transmisję i zasilanie, przyciski testowe oraz złącza IDC20 z wyprowadzonymi portami mikrokontrolera.

USB w PIC18F4550 Zestaw do testowania komunikacji USB, aplikacji demo i własnych projektów z PIC

RS232 i karta SD Port RS232, złącze SD/MMC, konwerter 5/3,3 V i złącza rozszerzeń IDC20

Płytka 135×68 mm Wariant PCB do samodzielnego skompletowania elementów zestawu uruchomieniowego

Karta techniczna
AVT971

AVT971 to projekt zestawu uruchomieniowego USB z mikrokontrolerem PIC18F4550. Płytka łączy obsługę USB, RS232, kart SD/MMC oraz wyprowadzenia portów mikrokontrolera do własnych eksperymentów.

Kod projektu	AVT971
Wersja	A – płytka drukowana PCB
Typ układu	zestaw uruchomieniowy USB z mikrokontrolerem PIC
Mikrokontroler	PIC18F4550
Interfejs USB mikrokontrolera	USB 2.0, tryb Low Speed 1,5 Mb/s i Full Speed 12 Mb/s
Złącze USB	USB typu B
Port RS232	MAX202 i złącze DB9 żeńskie do druku
Karta pamięci	złącze SD/MMC
Konwerter poziomów dla SD	74LCX244, konwersja 5 V / 3,3 V
Stabilizator 5 V	7805
Stabilizator 3,3 V	SPX1117
Zasilanie zewnętrzne	9…16 VDC
Zasilanie z USB	do 100 mA bez dodatkowej enumeracji wyższego poboru
Automatyczne przełączanie zasilania	USB lub zewnętrzne źródło przez układ z IRF7205 i diodami Schottky’ego
Zabezpieczenie zasilania	dioda Schottky’ego 1N5817 przed odwrotną polaryzacją
Taktowanie	rezonator kwarcowy 20 MHz
Elementy testowe	mikroprzyciski S1, S2 oraz potencjometr R8 dla wejścia analogowego RA0
Sygnalizacja	diody LED zasilania, transmisji USB i stanów aplikacji testowych
Złącza rozszerzeń	2 złącza IDC20 z wyprowadzeniami portów mikrokontrolera oraz +5 V i +3,3 V
Programowanie	złącze ICD do programowania mikrokontrolera w układzie
Zastosowanie edukacyjne	testy USB, bootloadera, aplikacji demonstracyjnych i własnych programów PIC18F4550
Wymiary płytki PCB	135×68 mm

Pobierz dokumentację PDF

Wersja

AVT971 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R18, R23, R24: 10 Ω
R33, R34: 180 Ω
R1, R4, R5, R7, R16, R17: 470 Ω
R13, R14, R19…R22: 1 kΩ
R11: 4,7 kΩ
R2, R3, R6, R12, R15, R28…R32: 10 kΩ
R10: 33 kΩ
R9: 100 kΩ
R35: 1 MΩ
R8: potencjometr 10 kΩ
C1, C2: 33 pF
C3, C4, C7, C9, C10, C18…C22, C33, C35, C36, C37: 100 nF
C8: 470 nF
C6, C38: 1 µF / 16 V
C5, C11: 10 µF / 16 V
D1, D2, D3: 1N5817
T1: IRF7205
U1: PIC18F4550
U2: 7805
U3: MAX202
U4: 74LCX244
U5: SPX1117
Złącza IDC20 / goldpin: 2 szt.
Złącze USB typu B
Złącze karty SD/MMC
Złącze DB9 do druku, żeńskie
Rezonator kwarcowy 20 MHz
Mikroprzycisk

Notes

Zestaw może być zasilany z portu USB albo z zewnętrznego źródła 9…16 VDC. Po podłączeniu zasilania zewnętrznego układ automatycznie przełącza się na to źródło, a po zasileniu z USB działa przez tor z tranzystorem P-MOSFET i diodą Schottky’ego.

Linie USART mikrokontrolera można dołączyć do konwertera MAX202 i portu RS232 przez odpowiednie zworki. Złącza IDC20 wyprowadzają porty mikrokontrolera oraz napięcia +5 V i +3,3 V do własnych rozszerzeń.

Mikrokontroler PIC18F4550 wymaga wgrania odpowiedniego programu, aby zestaw realizował funkcje testowe lub własną aplikację USB. Przy programowaniu w układzie trzeba poprawnie skonfigurować zworkę układu resetu MCLR.

Uwaga: przed podłączeniem do USB sprawdź zasilanie 5 V i 3,3 V, polaryzację źródła zewnętrznego, poprawność montażu stabilizatorów, kartę SD oraz brak zwarć na liniach D+ i D−. Karty SD pracują z poziomami 3,3 V i nie tolerują bezpośrednich sygnałów 5 V.
