Zestaw testowy ispGAL22LV10 ISPGAL - PCB do projektu AVT 599
- Ułatwia testowanie projektów PLD na układach ispGAL22LV10 z generatorami zegara, nastawnikiem HEX, diodami LED i wyświetlaczami. Wersja A zawiera płytkę PCB.
Zestaw testowy ispGAL22LV10 – płytka ewaluacyjna ISPGAL AVT599
Zestaw umożliwia praktyczne testowanie projektów PLD na układach ispGAL22LV10 programowanych w systemie.
Płytka testowa do nauki układów PLD
AVT599 to zestaw testowy przygotowany do uruchamiania i sprawdzania prostych projektów logicznych realizowanych w układach ispGAL22LV10 lub zgodnych ispGAL22V10AV w obudowie PLCC28. Płytka udostępnia typowe elementy wejścia i wyjścia potrzebne podczas nauki projektowania układów PLD.
Na płytce znajdują się dwa źródła sygnału zegarowego, nastawnik szesnastkowy, zworki wejściowe, diody LED, wyświetlacze 7-segmentowe oraz złącze programowania w systemie. Dzięki temu można szybko sprawdzać liczniki, przerzutniki, multipleksery, dekodery i inne podstawowe bloki logiczne opisywane w języku CUPL.
Karta techniczna
AVT599
Zestaw testowy do praktycznej nauki układów programowalnych PLD, z miejscem na układ ispGAL22LV10 lub ispGAL22V10AV, złączem programowania JTAG, generatorami zegara, nastawnikiem HEX, diodami LED i wyświetlaczami 7-segmentowymi.
| Wersja | A – płytka PCB |
| Typ projektu | zestaw testowy do układów programowalnych PLD |
| Nazwa projektu | ISPGAL |
| Układ docelowy | ispGAL22LV10 lub ispGAL22V10AV |
| Obudowa układu PLD | PLCC28 |
| Interfejs programowania | JTAG |
| Złącze programatora | JP3, ZWS10, do kabla taśmowego programatora |
| Napięcie pracy układu PLD | 3,3 V |
| Zalecane zasilanie płytki | 8…12 V DC |
| Stabilizator zasilania | LM2574, stabilizator impulsowy SimpleSwitcher |
| Gniazdo zasilania | gniazdo DC Gn1 |
| Ręczny generator zegara | przełącznik Digitast S1 i przerzutnik 74LVC2G74 |
| Regulowany generator zegara | TLC555/NE551 z regulacją potencjometrem R23 |
| Wybór źródła zegara | zworka JP4, tryb ręczny lub automatyczny |
| Sygnalizacja zegara | dioda LED D10 monitorująca stan sygnału zegarowego |
| Nastawnik wejściowy | SW1, nastawnik szesnastkowy HEX PT65 do zadawania liczby 4-bitowej |
| Zworki wejściowe | JP1 i JP2 do podawania stanów logicznych na wejścia układu PLD |
| Wskaźniki LED | 9 diod LED w obudowach 0805 |
| Wyświetlacze | 2 wyświetlacze LED 7-segmentowe WK 13 mm |
| Połączenie LED i segmentów | segmenty wyświetlaczy połączone równolegle z diodami LED |
| Zalecany limit prądu wyjść PLD | do 8 mA na wyjście |
| Trwałość pamięci układu PLD | co najmniej 10000 cykli kasowania EEPROM |
| Montaż | płytka z przewagą elementów SMD 0805 oraz elementami THT |
| Wymiary płytki PCB | 107×71 mm |

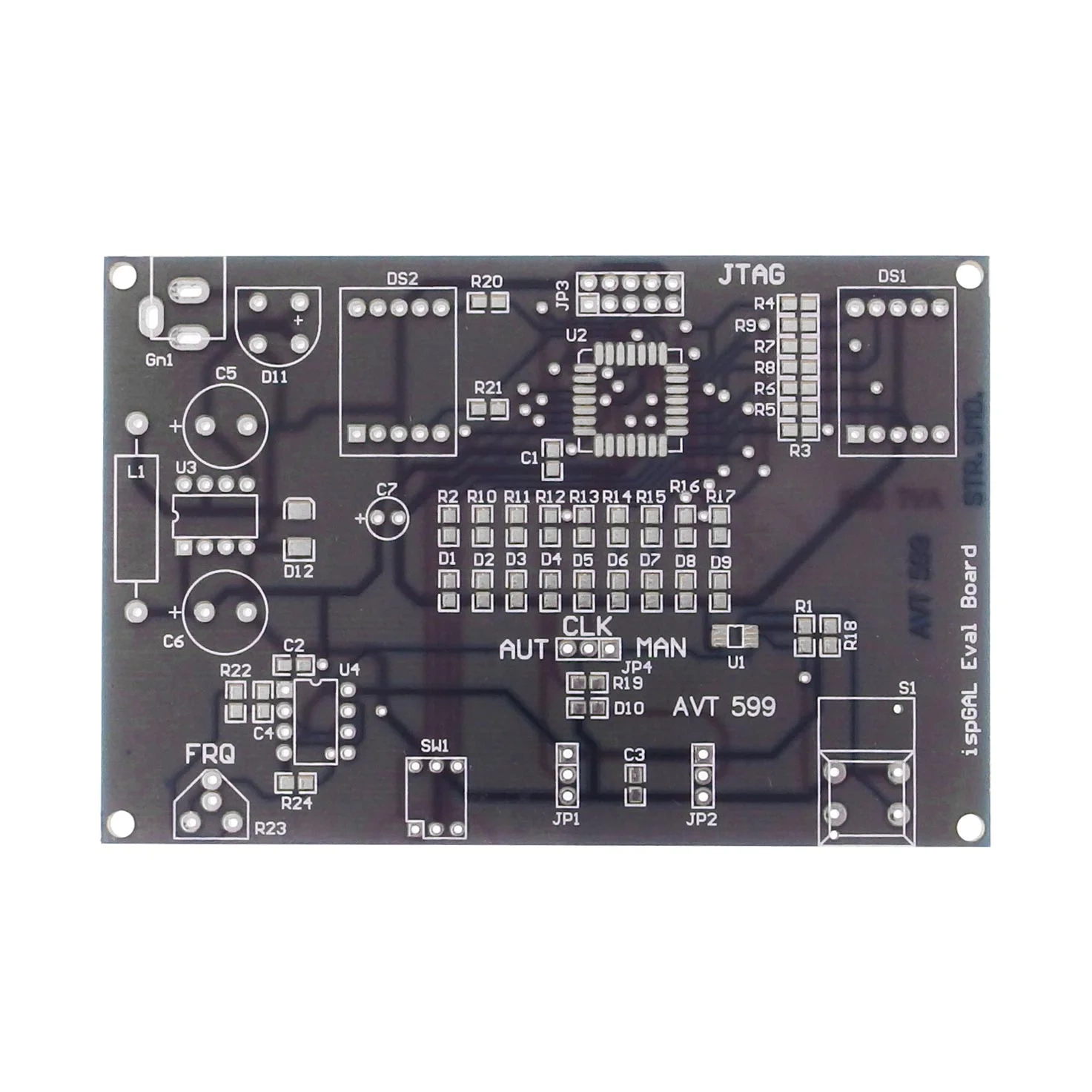

Wersja A – płytka PCB
AVT599 A zawiera płytkę PCB do projektu zestawu testowego ISPGAL. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R18: 4,7 kΩ, SMD 0805
- R2, R21: 330 Ω, SMD 0805
- R3-R17, R20: 270 Ω, SMD 0805
- R19: 510 Ω, SMD 0805
- R22: 1 kΩ, SMD 0805
- R23: 1 MΩ, SMD 0805
- R24: 30 kΩ, SMD 0805
- C1-C3: 100 nF, SMD 0805
- C4: 1 µF, SMD 0805
- C5: 1000 µF / 25 V
- C6: 470 µF / 16 V
- C7: 22 µF / 16 V
- U1: 74LVC2G74
- U2: ispGAL22LV10 lub ispGAL22V10AV w obudowie PLCC28
- U3: LM2574, DIP8
- U4: TLC555/NE551, DIP8
- D1-D10: diody LED w obudowie 0805
- D11: mostek prostowniczy 1 A / 100 V
- D12: dioda Schottky’ego 1 A / 30 V
- DS1, DS2: wyświetlacze LED WK 13 mm
- L1: 330 µH
- Gn1: gniazdo zasilania DC
- JP3: ZWS10
- JP1, JP2, JP4: goldpin 3×1 + zworki
- SW1: nastawnik HEX PT65
- S1: przełącznik Digitast
Notes
Płytka jest przeznaczona do pracy z układami ispGAL22LV10 lub ispGAL22V10AV w obudowie PLCC28. Przy kompletowaniu elementów trzeba zwrócić uwagę na właściwe oznaczenie układu PLD oraz zgodność interfejsu programowania.
Programator podłącza się do złącza JP3 za pomocą kabla taśmowego zakończonego złączem ZWS10. Źródło zegara wybiera się zworką JP4: można korzystać z ręcznego generatora na S1 albo z generatora regulowanego potencjometrem R23.
Większość elementów ma obudowy SMD 0805, ale układ U1 wymaga szczególnej ostrożności przy lutowaniu. Po montażu warto dokładnie sprawdzić wyprowadzenia układów scalonych i oczyścić ewentualne zwarcia między pinami.
Uwaga: Wyjścia układu ispGAL są obciążane diodami LED i segmentami wyświetlaczy, dlatego trzeba zachować właściwe wartości rezystorów ograniczających prąd. Zalecany bezpieczny prąd wyjścia to 8 mA, a większe obciążenie może zmieniać poziomy napięć na wyjściach.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To zestaw testowy do nauki i uruchamiania projektów PLD, szczególnie z układem ispGAL22LV10 programowanym w systemie.
Płytka jest przygotowana dla układu ispGAL22LV10 albo ispGAL22V10AV w obudowie PLCC28.
Tak. Projekt wykorzystuje programowanie w systemie przez interfejs JTAG, z podłączeniem programatora do złącza JP3.
Do dyspozycji są nastawnik szesnastkowy SW1, zworki JP1 i JP2 oraz dwa źródła sygnału zegarowego: ręczne i automatyczne.
Płytka przewiduje 9 diod LED oraz dwa wyświetlacze LED 7-segmentowe, których segmenty są połączone równolegle z diodami LED.
Zalecane jest zasilanie 8…12 V DC. Na płytce znajduje się stabilizator impulsowy przygotowujący napięcie 3,3 V dla układu PLD.
Nie. To wersja A, czyli sama płytka PCB. Układ PLD, stabilizator, generatory, wyświetlacze, diody LED, złącza, elementy SMD i pozostałe podzespoły trzeba dobrać osobno według wykazu.
