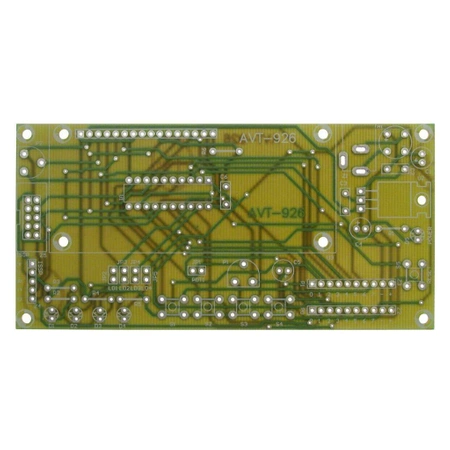

Zestaw startowy PSoC z LCD i przyciskami - PCB do projektu AVT 926
- Zestaw startowy AVT926 ułatwia naukę mikrokontrolerów PSoC: ma LCD 2×16, 4 przyciski, 4 diody LED, potencjometr ADC i wyprowadzone linie portów. Wersja A zawiera samą płytkę PCB, elementy osobno.

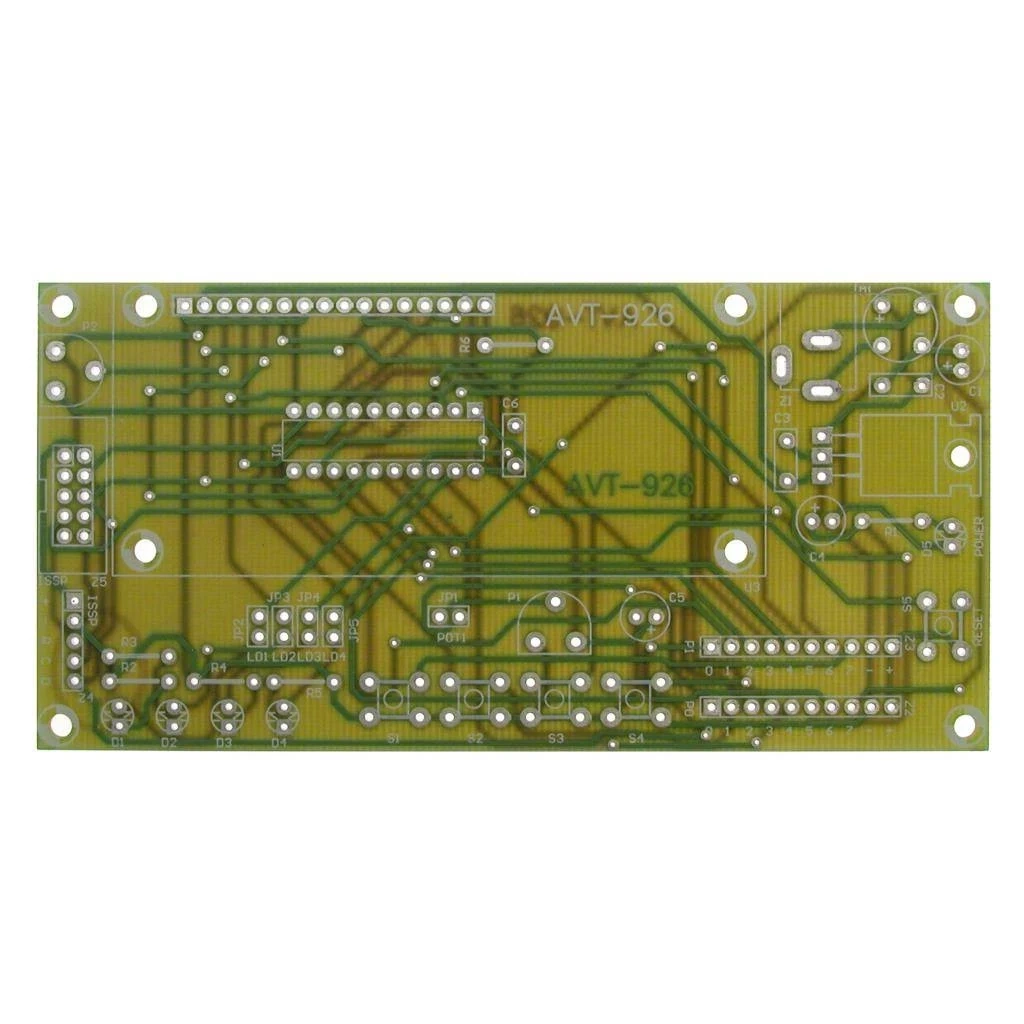

Zestaw startowy PSoC z LCD i przyciskami – płytka PCB AVT926
Płytka drukowana do budowy zestawu uruchomieniowego dla mikrokontrolerów PSoC firmy Cypress.
Praktyczna baza do nauki mikrokontrolerów PSoC
AVT926 A to płytka PCB do wykonania zestawu startowego dla mikrokontrolerów PSoC. Projekt pozwala wygodnie uruchamiać przykładowe aplikacje, testować peryferia mikrokontrolera i poznawać działanie rekonfigurowalnych bloków analogowych oraz cyfrowych.
Na płytce przewidziano mikrokontroler CY8C24223A, wyświetlacz LCD 2×16 znaków, cztery przyciski użytkownika, przycisk RESET, cztery diody LED, potencjometr do podawania napięcia na wejście przetwornika A/C oraz złącza z wyprowadzonymi liniami portów. Dwa typy złączy programujących ułatwiają współpracę z różnymi programatorami PSoC.
Karta techniczna
AVT926
AVT926 to projekt zestawu startowego dla mikrokontrolerów PSoC. Płytka zawiera podstawowe elementy wejścia/wyjścia, zasilanie 5 V, złącza programujące i wyprowadzenia portów do własnych eksperymentów.
| Kod projektu | AVT926 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | zestaw startowy dla mikrokontrolerów PSoC |
| Mikrokontroler | CY8C24223A, DIP20 |
| Pamięć programu | 4 kB Flash |
| Pamięć RAM | 256 bajtów |
| Rdzeń | M8C |
| Możliwości PSoC | rekonfigurowalne bloki analogowe i cyfrowe |
| Wyświetlacz | LCD 2×16 znaków |
| Regulacja kontrastu LCD | potencjometr P2 |
| Test przetwornika A/C | potencjometr P1 podający regulowane napięcie na wejście ADC |
| Przyciski użytkownika | S1…S4 |
| Przycisk RESET | S5 |
| Diody LED użytkownika | D1…D4, zielone |
| Sygnalizacja zasilania | D5, czerwona |
| Wyprowadzenia portów | Z2 i Z3, goldpin 1×10 |
| Złącza programujące | Z4 goldpin 1×5 oraz Z5 gniazdo 2×5 |
| Zasilanie wejściowe | 12 V AC lub DC z zasilacza wtyczkowego |
| Zasilanie płytki | 5 V po stabilizacji 7805 |
| Montaż | elementy przewlekane |
| Wymiary płytki PCB | 121×60 mm |
Wersja
AVT926 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1…R5: 470 Ω
- R6: 22 Ω
- P1, P2: potencjometr montażowy leżący mały 10 kΩ
- C1, C4, C5: 47 µF / 16 V
- C2, C3, C6: 100 nF
- U1: CY8C24223A DIP20
- U2: 7805
- U3: wyświetlacz LCD 2×16 znaków
- D1…D4: dioda LED 3 mm, zielona
- D5: dioda LED 3 mm, czerwona
- M1: mostek prostowniczy 1 A, okrągły
- S1…S5: przycisk typu microswitch
- JP1…JP5: goldpin 1×2 + zworka
- Z1: gniazdo zasilające
- Z2, Z3: goldpin 1×10
- Z4: goldpin 1×5
- Z5: gniazdo 2×5-pinowe
Notes
PSoC różni się od klasycznych mikrokontrolerów tym, że wiele funkcji peryferyjnych można konfigurować programowo. W jednym układzie można tworzyć m.in. timery, liczniki, PWM, UART, SPI, przetworniki A/C, komparatory i inne bloki.
Potencjometr P1 ułatwia testowanie wejścia analogowego, a potencjometr P2 służy do regulacji kontrastu wyświetlacza LCD. Przyciski S1…S4 i diody D1…D4 tworzą prosty zestaw elementów do testów programów demonstracyjnych i własnych aplikacji.
Mikrokontroler PSoC wymaga zaprogramowania, aby realizował wybrane funkcje. Płytka udostępnia złącza programujące, które pozwalają wgrywać aplikacje przygotowane w środowisku PSoC Designer lub zgodnym narzędziu programistycznym.
Uwaga: przed uruchomieniem sprawdź polaryzację kondensatorów, kierunek montażu mikrokontrolera, wyświetlacza LCD, mostka prostowniczego i stabilizatora 7805. Nieprawidłowy montaż lub zbyt wysokie napięcie zasilania może uszkodzić mikrokontroler PSoC i wyświetlacz.
Najczęściej zadawane pytania
AVT926 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować zestaw startowy do nauki, programowania i testowania mikrokontrolerów PSoC firmy Cypress.
Zestaw wykorzystuje mikrokontroler CY8C24223A w obudowie DIP20, z 4 kB pamięci Flash i rekonfigurowalnymi blokami analogowymi oraz cyfrowymi.
Tak. Mikrokontroler PSoC musi mieć wgrany program przygotowany w odpowiednim środowisku, np. PSoC Designer. Dopiero wtedy realizuje wybrane funkcje.
Do testów służą wyświetlacz LCD 2×16, cztery przyciski, cztery diody LED, potencjometr do wejścia A/C, przycisk RESET oraz wyprowadzone linie portów mikrokontrolera.
