Zestaw przewodów połączeniowych do płytek stykowych – 65szt. męski–męski w różnych długościach

Zestaw przewodów połączeniowych SDXX do płytek stykowych – 65 szt. męski–męski w różnych długościach

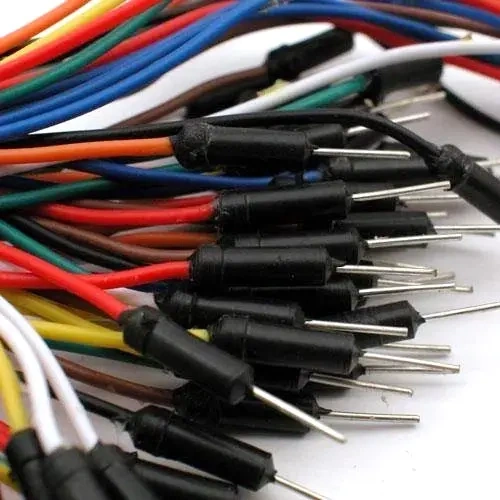

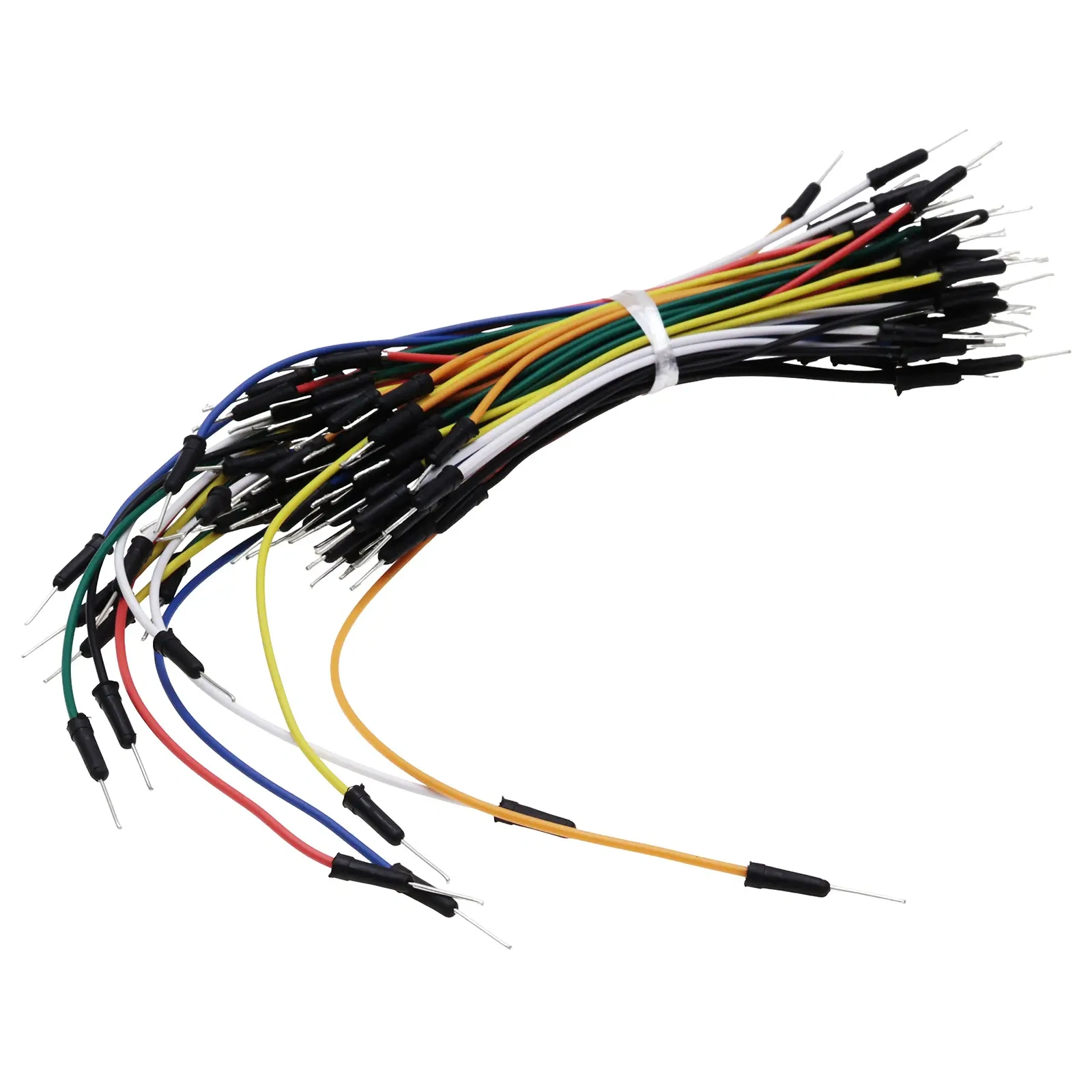

Zestaw przewodów połączeniowych SDXX męski–męski to uniwersalny komplet przewodów typu Dupont przeznaczonych do budowy i testowania układów elektronicznych na płytkach stykowych. W zestawie znajduje się 65 przewodów w różnych długościach i kolorach, co pozwala wygodnie wykonywać zarówno krótkie, jak i bardziej rozbudowane połączenia pomiędzy elementami układu.

Przewody wyposażono w końcówki męski–męski, kompatybilne ze standardowym rastrem 2,54 mm. Dzięki temu doskonale współpracują z płytkami stykowymi, Arduino, ESP32, ESP8266, Raspberry Pi, STM32 oraz wieloma innymi modułami i platformami prototypowymi.

Zróżnicowane długości przewodów ułatwiają organizację połączeń w projekcie. Krótsze przewody świetnie sprawdzają się przy lokalnych połączeniach na breadboardzie, natomiast dłuższe pozwalają wygodnie łączyć bardziej oddalone moduły i sekcje układu.

Kolorowa izolacja pomaga szybko identyfikować sygnały, zasilanie oraz połączenia masy. To szczególnie przydatne podczas diagnostyki i rozbudowy bardziej skomplikowanych projektów elektronicznych.

Zestaw przewodów do płytek stykowych SDXX jest praktycznym wyposażeniem zarówno dla początkujących elektroników, jak i osób profesjonalnie zajmujących się prototypowaniem oraz testowaniem układów elektronicznych.

Specyfikacja techniczna

• Typ przewodów: męski – męski (male-male)
• Liczba przewodów: 65 sztuk
• Kompatybilny raster złączy: 2,54 mm
• Kolory przewodów: mix kolorów
• Typ zakończeń: pin męski po obu stronach
• Materiał izolacji: elastyczne tworzywo sztuczne
• Zastosowanie: płytki stykowe, moduły elektroniczne, mikrokontrolery
• Kompatybilność: Arduino, ESP32, ESP8266, Raspberry Pi, STM32 i inne

Zawartość zestawu

• 45x przewód męski–męski 100 mm
• 10x przewód męski–męski 150 mm
• 5x przewód męski–męski 200 mm
• 5x przewód męski–męski 250 mm

Porady techniczne

Do połączeń sygnałowych warto używać możliwie krótkich przewodów, szczególnie przy szybkich interfejsach komunikacyjnych takich jak SPI lub I2C.

Dłuższe przewody najlepiej wykorzystywać do zasilania lub połączeń pomiędzy oddalonymi modułami, gdzie niewielkie opóźnienia sygnału nie mają istotnego znaczenia.

Kolorowe przewody pomagają utrzymać porządek w projekcie. Najczęściej czerwony oznacza zasilanie, czarny masę, a pozostałe kolory linie danych i sterowania.

Przewody male-male najlepiej sprawdzają się do połączeń bezpośrednio na płytkach stykowych oraz pomiędzy gniazdami żeńskimi typu goldpin.

Podczas częstego przepinania przewodów warto kontrolować stan końcówek. Wygięte piny mogą powodować niestabilne połączenia i problemy z działaniem układu.

Przewody typu Dupont male-male są podstawowym elementem wykorzystywanym podczas prototypowania układów elektronicznych. Umożliwiają szybkie wykonywanie połączeń bez użycia lutownicy, co znacząco przyspiesza testowanie nowych projektów.

W elektronice cyfrowej długość przewodów ma wpływ na jakość transmisji sygnału. Dłuższe przewody posiadają większą rezystancję oraz pojemność pasożytniczą, co przy szybkich sygnałach może powodować zakłócenia komunikacji.

Standard rastera 2,54 mm jest najpopularniejszym standardem połączeń stosowanym w elektronice prototypowej. Dzięki temu przewody są kompatybilne z większością płytek stykowych, modułów i listew goldpin.

Podczas projektowania układów elektronicznych ważne jest odpowiednie prowadzenie przewodów zasilających i sygnałowych. Pozwala to ograniczyć zakłócenia elektromagnetyczne i poprawia stabilność działania mikrokontrolerów oraz modułów komunikacyjnych.
