Zestaw elementów do nauki elektroniki. Kurs dla początkujących - Lekcja nr 6 - 13 ćwiczeń - EDW A06

Zestaw elementów do kursu Ośla Łączka – Wyprawa szósta AVTEDW A06

Zestaw A06 to kolejny krok w edukacji z cyklu „Ośla Łączka”. Pozwala realizować projekty związane z generowaniem impulsów, układami czasowymi, centralką alarmową oraz efektami świetlno-dźwiękowymi. Wprowadza zagadnienia histerezy, czyszczenia sygnałów, układów 4047, 4538, 4541 i 4046, jak również testowania tranzystorów.

Co zbudujesz i czego się nauczysz - wykaz ćwiczeń do lekcji A06

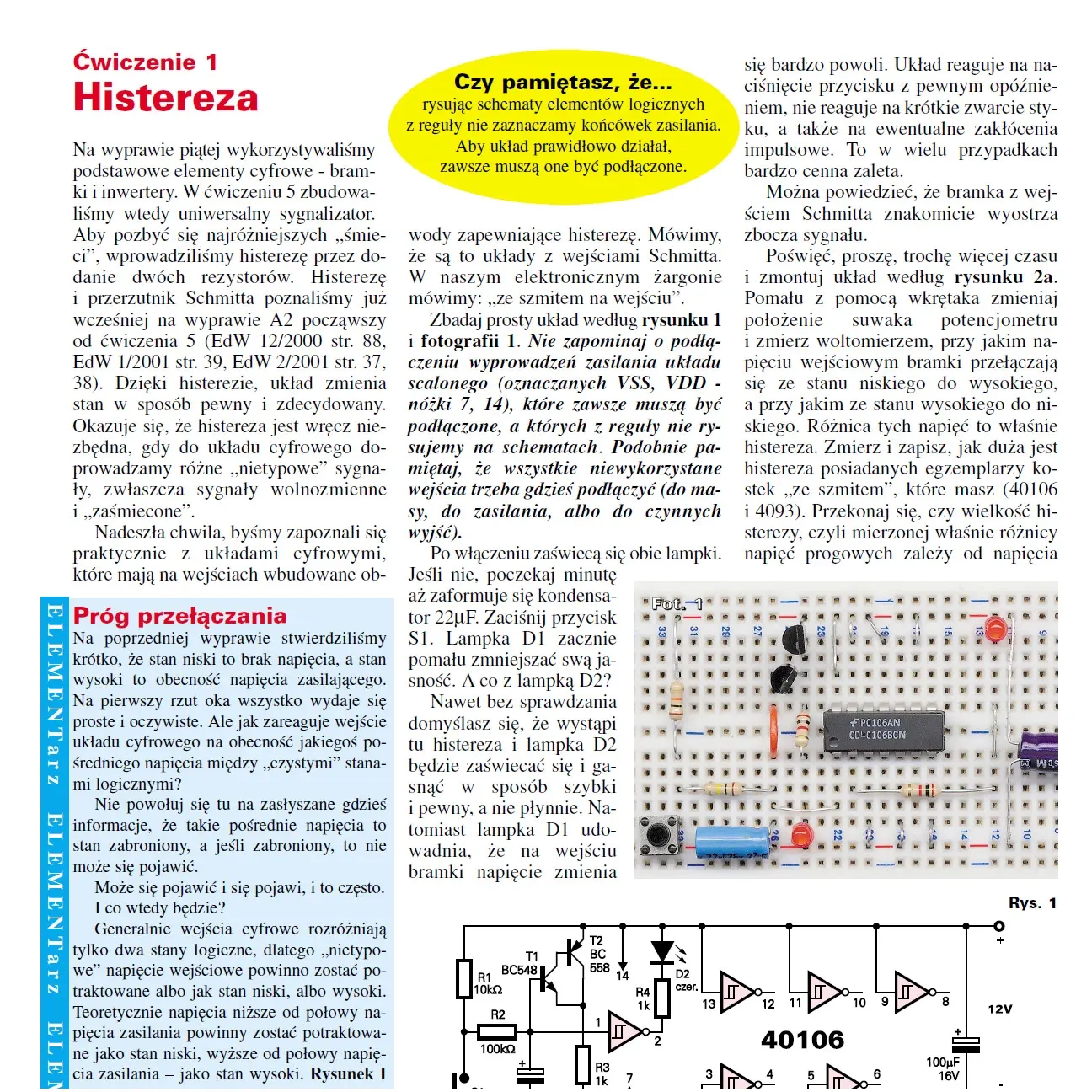

• Histereza – stabilizacja przełączeń w układach cyfrowych
• „Czyszczenie” sygnałów – eliminacja zakłóceń i styków drgających
• Czarodziejski generator – generator przebiegu sterowany elementami cyfrowymi
• Optyczno-akustyczny symulator alarmu
• Patchwork (widmowa makatka) – projekcja wzorów świetlnych
• Turbodopalacz do budzika – wzmacniacz reakcji dźwiękowej budzika
• Łańcuch świetlny (dyskotekowy)
• Wirujące kółko – efekt wizualny LED
• Tester tranzystorów – identyfikacja typu (NPN/PNP) i sprawności
• Układ 4047 – precyzyjne generatory czasu
• Układ 4541 – uniwersalny układ czasowy (długi czas)
• Kostka 4538 – centralka alarmowa (przerzutniki Schmitta)
• Układ 4046 – syrena alarmowa wykorzystująca fazową detekcję / generatory tonów

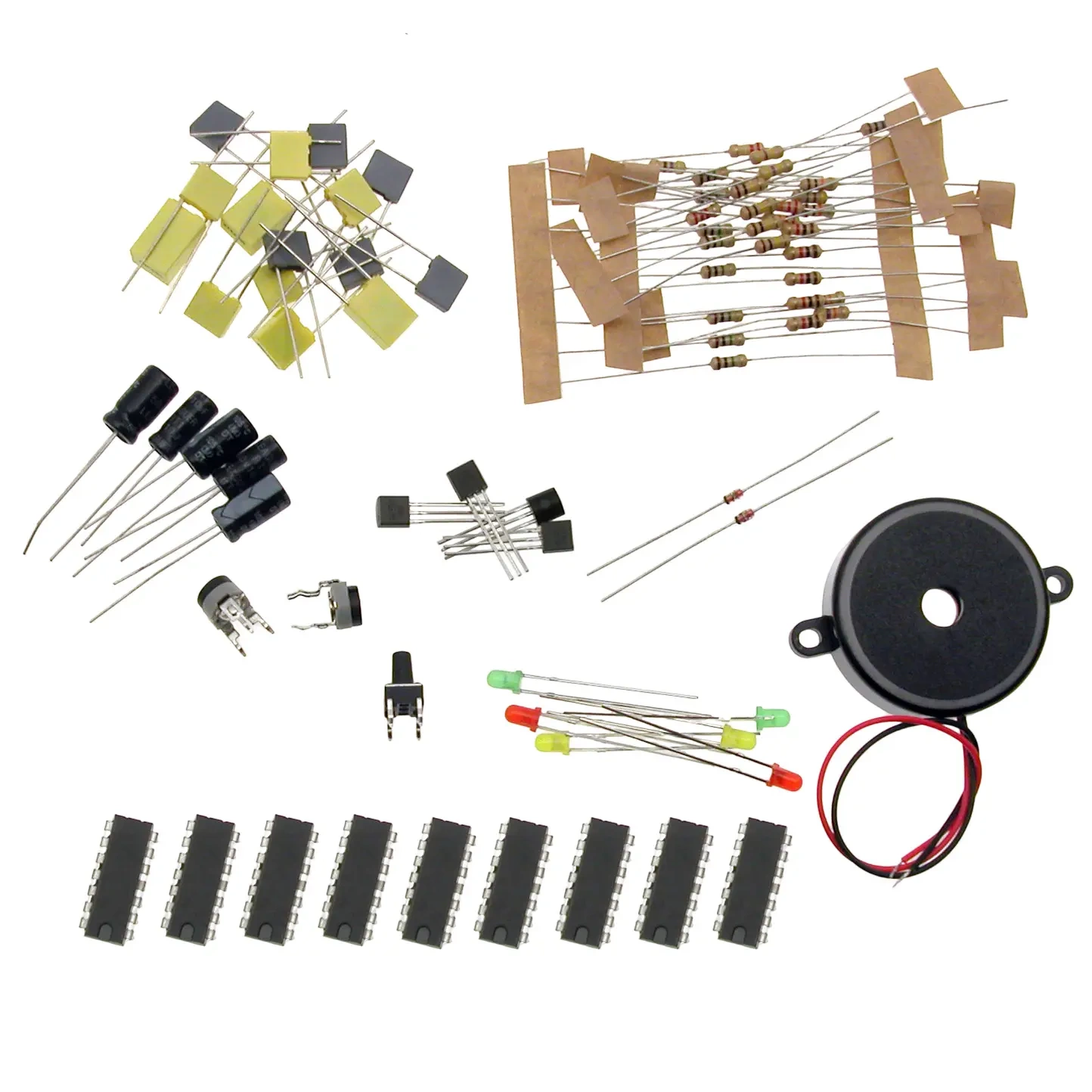

Zawartość zestawu

• Rezystory: 470 kΩ, 1 kΩ, 2.2 kΩ, 10 kΩ, 22 kΩ, 47 kΩ, 100 kΩ, 220 kΩ, 470 kΩ, 1 MΩ, 4.7 MΩ, 10 MΩ
• Potencjometr montażowy: 100 kΩ
• Kondensatory: 1 nF, 2.2 nF, 4.7 nF, 10 nF, 47 nF, 100 nF, 220 nF, 470 nF, 1 µF (stały), 10 µF/25 V, 47 µF/25 V, 100 µF/25 V
• Diody LED (3 mm): czerwone, zielone, żółte
• Diody: 1N4148
• Układy scalone: 4093, 40106, 4047, 4046, 4538, 4541, 4049
• Piezo (membrana): PCA-100
• Przycisk / mikroswitch

Kluczowe parametry i możliwości

• Układy CMOS – generatory, przerzutniki, dekodery, bufory
• Efekty świetlne i dźwiękowe sterowane cyfrowo
• Precyzyjne układy czasowe – 4047, 4541
• Centrala alarmowa oparta o 4538
• Testowanie tranzystorów – szybkie spostrzeżenie działania NPN / PNP

Porady i wskazówki

• Histereza: stosuj dodatnie sprzężenie zwrotne w układach cyfrowych – pomaga stabilizować przełączanie (np. eliminować drgania styków).
• Czyszczenie sygnałów: w praktycznych układach logicznych dodawaj kondensator + rezystor, by usunąć „skoki” i zakłócenia przełączania.
• Układ 4047: działa jako generator monostabilny lub astabilny, co pozwala uzyskać impulsy o zadanym czasie – idealny jako serce sterowników.
• Układ 4541: długi timer (sekundy, minuty) – świetny do relacji czasowych (syreny, alarmy).
• Centralka alarmowa (4538): dualny timer monostabilny – może sterować różnymi zdarzeniami w systemie alarmowym.
• Układ 4046: używany w generacji dźwięków i sterowaniu syren – możesz eksperymentować z częstotliwością modulacji.
• Tester tranzystorów: podstawowe rezystory + układ logiczny pozwalają szybko zidentyfikować czy tranzystor jest sprawny i typu NPN / PNP.

Dla kogo jest ten zestaw?

Zestaw A06 jest dedykowany dla uczniów i hobbystów, którzy opanowali już podstawy elektroniki analogowej i cyfrowej (z zestawów A01–A05) i chcą wejść na wyższy poziom – generatory, timery, centralne układy alarmowe i testery. Doskonały do nauki zaawansowanych systemów cyfrowo-analogowych.
