Zestaw elementów do nauki elektroniki. Kurs dla początkujących - Lekcja nr 4 - 18 ćwiczeń - EDW A04

Zestaw elementów do kursu Ośla Łączka – Wyprawa czwarta AVTEDW A04

Zestaw A04 to czwarta część kursu „Ośla Łączka”, poświęcona praktyce budowy prostowników, zasilaczy i stabilizatorów. Dzięki niemu wykonasz szereg układów – od najprostszych prostowników półokresowych i mostkowych, przez stabilizowane źródła napięcia, aż po zasilacz laboratoryjny i układy do ładowania akumulatorów. Zestaw uczy praktycznej elektroniki mocy, podstaw zasilania i roli elementów takich jak dioda Zenera, stabilizatory liniowe i regulowane.

Co zbudujesz i czego się nauczysz - wykaz ćwiczeń do lekcji A04

• Prąd zmienny i przemienny – świecące paski
• Prostownik jednopołówkowy (półokresowy)
• Najprostszy zasilacz
• Prostownik mostkowy – stabilniejsze zasilanie
• Moc i ciepło – obciążalność rezystorów
• Moc strat tranzystora
• Podwajacz napięcia

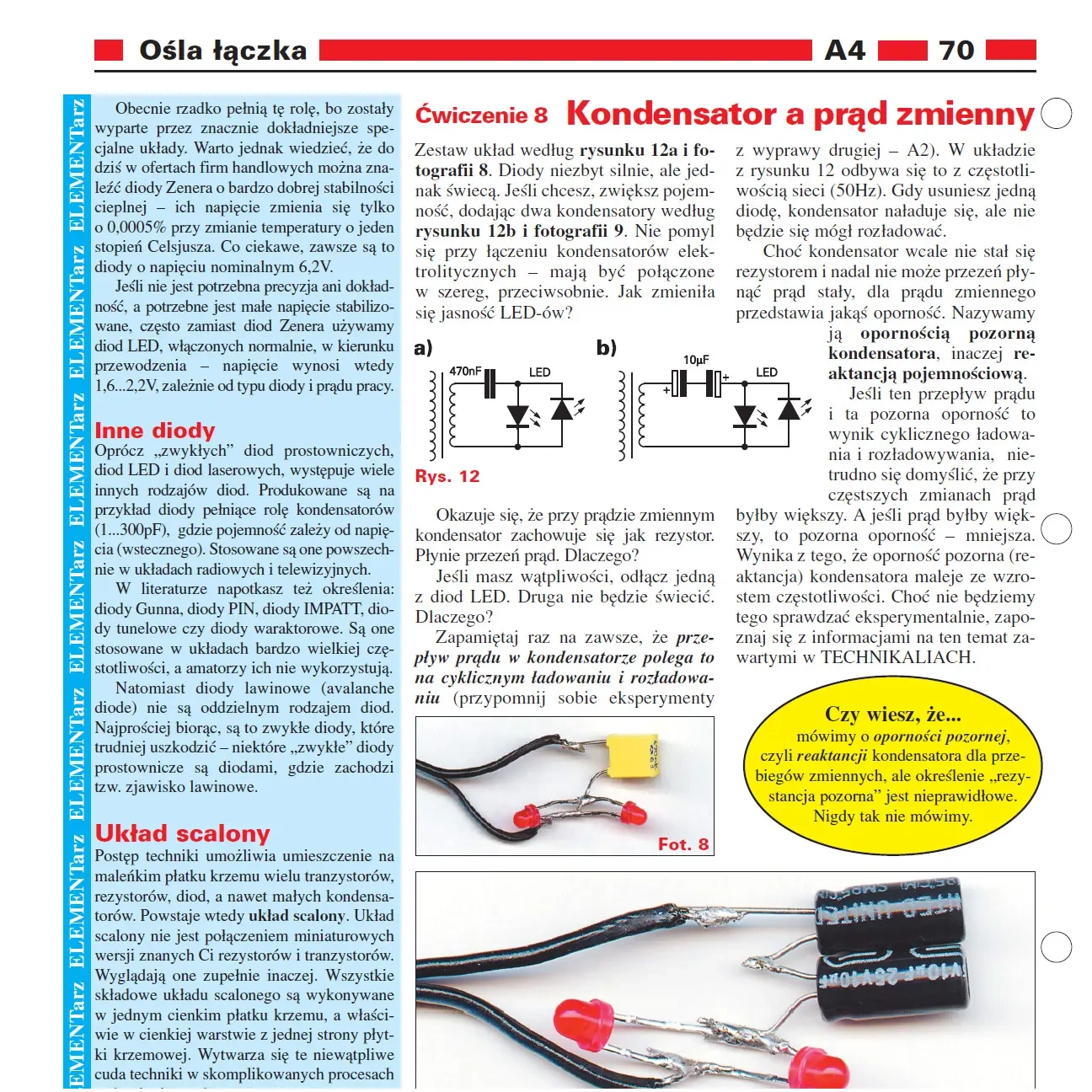

• Kondensator a prąd zmienny
• Cewka a prąd zmienny
• Dioda Zenera – stabilizacja napięcia
• Zasilacz stabilizowany
• Typowy zasilacz stabilizowany
• Zasilacz regulowany
• Źródła napięcia odniesienia – regulowana dioda Zenera
• Zasilacz laboratoryjny
• Ładowanie akumulatorów NiCd. Stabilizator prądu
• Rozładowarka akumulatorków NiCd
• Ładowanie akumulatorów kwasowych. Zasilacz buforowy

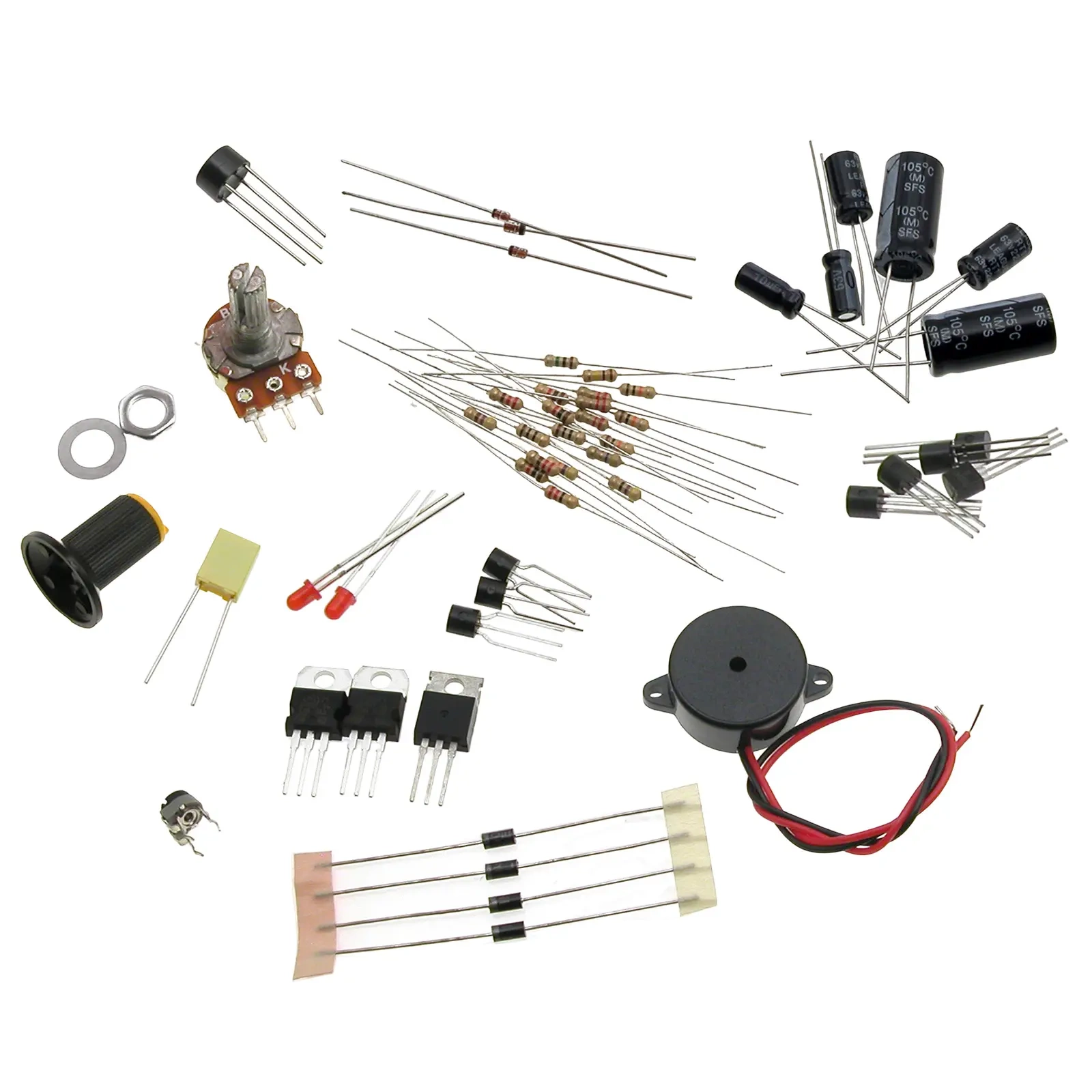

Zawartość zestawu

• Rezystory: 2.2 Ω, 4.7 Ω, 10 Ω, 22 Ω, 47 Ω, 220 Ω, 470 Ω, 1 kΩ, 10 kΩ, 47 kΩ, 100 kΩ, 1 MΩ
• Potencjometry: 10 kΩ/A, montażowy 100 kΩ
• Kondensatory: 470 nF, 10 µF, 22 µF, 1000 µF/25V
• Diody: 1N4148, 1N4007
• Mostek prostowniczy 1A
• Diody LED: czerwone 3 mm (2 szt.)
• Dioda Zenera: C5V6
• Tranzystory: BC547, BC558, BD244
• Układy scalone: TL431CLP, LM385 2.5V, LM317, 7805
• Brzęczyk piezo 12 V
• Gałka do potencjometru fi 6 z kołnierzem

Kluczowe parametry i możliwości

• Układy prostownicze – półokresowe, mostkowe, podwajacze napięcia
• Stabilizacja napięcia – diody Zenera, układy TL431 i LM385
• Stabilizatory liniowe: LM317 (regulowany), 7805 (5V)
• Ćwiczenia z prądem zmiennym – wpływ kondensatorów i cewek
• Zasilacze do akumulatorów – NiCd i kwasowych

Porady i wskazówki

• Dioda Zenera: idealna do stabilizacji napięcia odniesienia w prostych układach.
• LM317: uniwersalny stabilizator regulowany – pozwala na zbudowanie prostego zasilacza laboratoryjnego.
• TL431: precyzyjne źródło napięcia odniesienia – podstawa dla dokładniejszych stabilizatorów.
• BD244: tranzystor mocy, dzięki któremu można zasilać obciążenia wymagające większego prądu.
• Ładowarki akumulatorów: projekty obejmują zarówno akumulatory NiCd, jak i kwasowe – to praktyczna wiedza o źródłach energii.

Dla kogo jest ten zestaw?

Zestaw A04 jest przeznaczony dla osób, które chcą rozwinąć swoje umiejętności w zakresie zasilaczy, prostowników i stabilizatorów. Uczy praktycznego wykorzystania elementów półprzewodnikowych i układów scalonych. Doskonały do samodzielnej nauki oraz jako pomoc dydaktyczna w szkołach i pracowniach.
