Zestaw elementów do nauki elektroniki. Kurs dla początkujących - Lekcja nr 3 - 14 ćwiczeń - EDW A03

Zestaw elementów do kursu Ośla Łączka – Wyprawa trzecia AVTEDW A03

Zestaw elektroniczny A03 to trzecia część popularnego kursu „Ośla Łączka”, opartego na książce Wyprawy w świat elektroniki (Tom 1). Umożliwia realizację szeregu projektów związanych z pomiarem napięć, zastosowaniem diod i tyrystorów, a także zjawiskami indukcji i optoelektroniki. Ta część kursu poszerza wiedzę o dzielniki napięcia, czujniki temperatury, tyrystory, przekaźniki i cewki.

Co zbudujesz i czego się nauczysz - wykaz ćwiczeń do lekcji A03

• Połączenie równoległe i szeregowe – rozkład napięć
• Rozkład napięć i oporność wewnętrzna dzielnika
• Dioda krzemowa – badanie charakterystyki przewodzenia
• Dioda jako czujnik temperatury – wykorzystanie półprzewodnika do pomiarów
• Elektroniczna klepsydra – układ sekwencyjny LED
• Tyrystor – zasady działania i sterowanie
• Tester refleksu – pomiar czasu reakcji
• Przekaźnik i cewka – zjawisko samoindukcji
• Generator wysokiego napięcia
• Przetwornica impulsowa
• Regulator temperatury
• Laserowa bariera optyczna dalekiego zasięgu
• Laserowe zdalne sterowanie
• Bateria słoneczna – praktyczne wykorzystanie energii światła

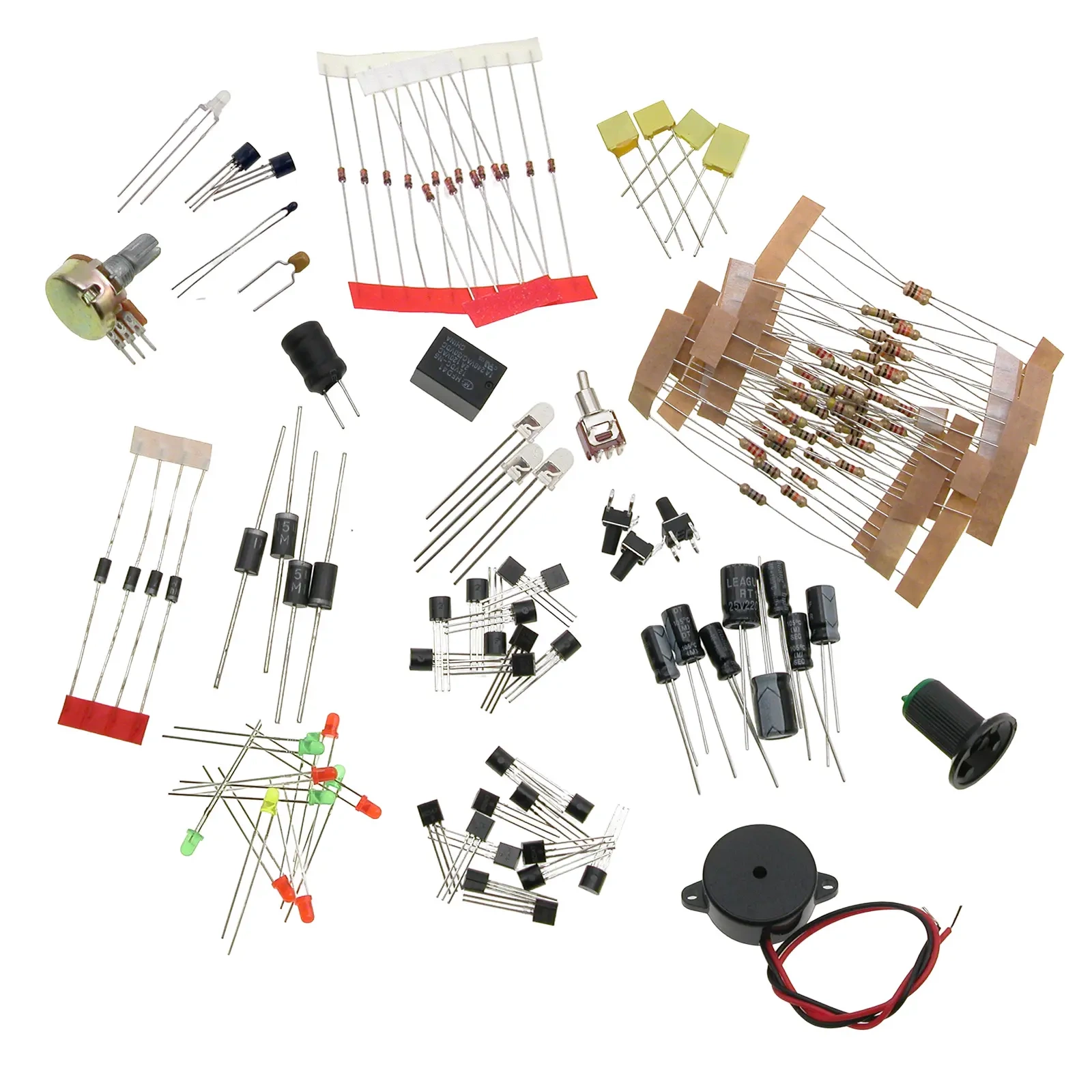

Zawartość zestawu

• Rezystory: 10 Ω, 100 Ω, 220 Ω, 470 Ω, 1 kΩ, 2.2 kΩ, 10 kΩ, 22 kΩ, 47 kΩ, 100 kΩ, 220 kΩ, 1 MΩ, 10 MΩ
• Potencjometr: 10 kΩ/A
• Termistor: 22 kΩ
• Kondensatory: 22 nF, 100 nF, 470 nF, 1 µF, 10 µF/16V, 10 µF/50V, 47 µF/16V, 100 µF/16V, 22 µF/10V
• Diody LED 5 mm (lub 3 mm): dwukolorowa, czerwona (5 szt.), zielona (5 szt.), żółta (5 szt.)
• Diody: BP34, BAT43 (lub BAT84), 1N4007, 1N4148, 1N5401-07, 2N5060-64
• Tranzystory: BC548 (NPN), BC558 (PNP)
• Przełącznik, mikroswitch
• Brzęczyk piezo 12 V
• Przekaźnik 12 V (HM4100F lub podobny)
• Dławik / cewka: 100 mH

Kluczowe parametry i możliwości

• Układy z diodami prostowniczymi i Schottky’ego
• Badanie zjawiska samoindukcji na cewce i przekaźniku
• Praktyczne wprowadzenie do tyrystorów i przetwornic impulsowych
• Eksperymenty z optoelektroniką: bariera laserowa, sterowanie optyczne
• Ćwiczenia z regulacją temperatury przy użyciu termistora

Porady i wskazówki

• Dioda jako czujnik temperatury – napięcie przewodzenia maleje wraz ze wzrostem temperatury, co można wykorzystać w prostych czujnikach.
• Tyrystor – przewodzi po impulsie bramki, aż do zaniku prądu – idealny do układów sterowania.
• Regulator temperatury – praktyczne ćwiczenie z termistorem i komparatorem napięcia.
• Laserowa bariera optyczna – zastosowanie fotodiody i diody laserowej do detekcji ruchu.
• Generator wysokiego napięcia – uczy zasady działania przetwornicy impulsowej i zjawisk indukcji.

Dla kogo jest ten zestaw?

Zestaw A03 przeznaczony jest dla osób, które poznały podstawy elektroniki (A01, A02) i chcą nauczyć się dzielników napięcia, pracy diod, tyrystorów i przekaźników. Kurs rozwija także umiejętności w zakresie optoelektroniki i przetwornic impulsowych. Idealny do samodzielnej nauki i zajęć praktycznych.
