Zestaw elementów do nauki elektroniki. Kurs dla początkujących - Lekcja nr 2 - 15 ćwiczeń - EDW A02

Zestaw elementów do kursu Ośla Łączka – Wyprawa druga AVTEDW A02

Rozszerzony zestaw elementów elektronicznych do drugiej części kursu „Ośla Łączka”. Umożliwia budowę kilkunastu układów, które wprowadzają w praktyczne zagadnienia: od połączeń rezystorów i podwajacza napięcia, przez wyłącznik zmierzchowy i przerzutnik bistabilny, aż po efektowne migacze świetlne i symulatory alarmów. W tej części kursu uczestnik uczy się także lutowania, co pozwala na budowę trwalszych konstrukcji i rozwój umiejętności praktycznych.

Co zbudujesz i czego się nauczysz - wykaz ćwiczeń do lekcji A02

• Połączenie równoległe i szeregowe – praktyczne porównanie rezystancji zastępczej.
• Podwajacz napięcia – wykorzystanie kondensatorów i diod do uzyskania wyższego napięcia.
• A co jest w środku? – analiza i badanie działania prostych urządzeń.
• Wyłącznik zmierzchowy – układ reagujący na światło z użyciem fotorezystora.
• Dodatnie sprzężenie zwrotne – wstęp do przerzutników i układów bistabilnych.
• Przerzutnik bistabilny – zapamiętywanie stanu układu (flip-flop).
• Praktyczny wyłącznik zmierzchowy – sterowanie oświetleniem w zależności od natężenia światła.
• Proste generatory – oscylatory RC, migacze LED.
• Migacz dużej mocy z czujnikiem światła – sterowanie tranzystorem MOSFET BUZ10.
• Elektroniczna tęcza – sekwencyjne sterowanie LED.
• Dyskotekowy gadżet – dynamiczne efekty świetlne.
• Zaawansowany symulator alarmu – układ generujący sygnały dźwiękowe i świetlne.
• Automat reklamowy – tańczące lampki – efektowne sterowanie diodami LED.
• Strzelnica laserowa – praktyczne wykorzystanie fototranzystora i LED.

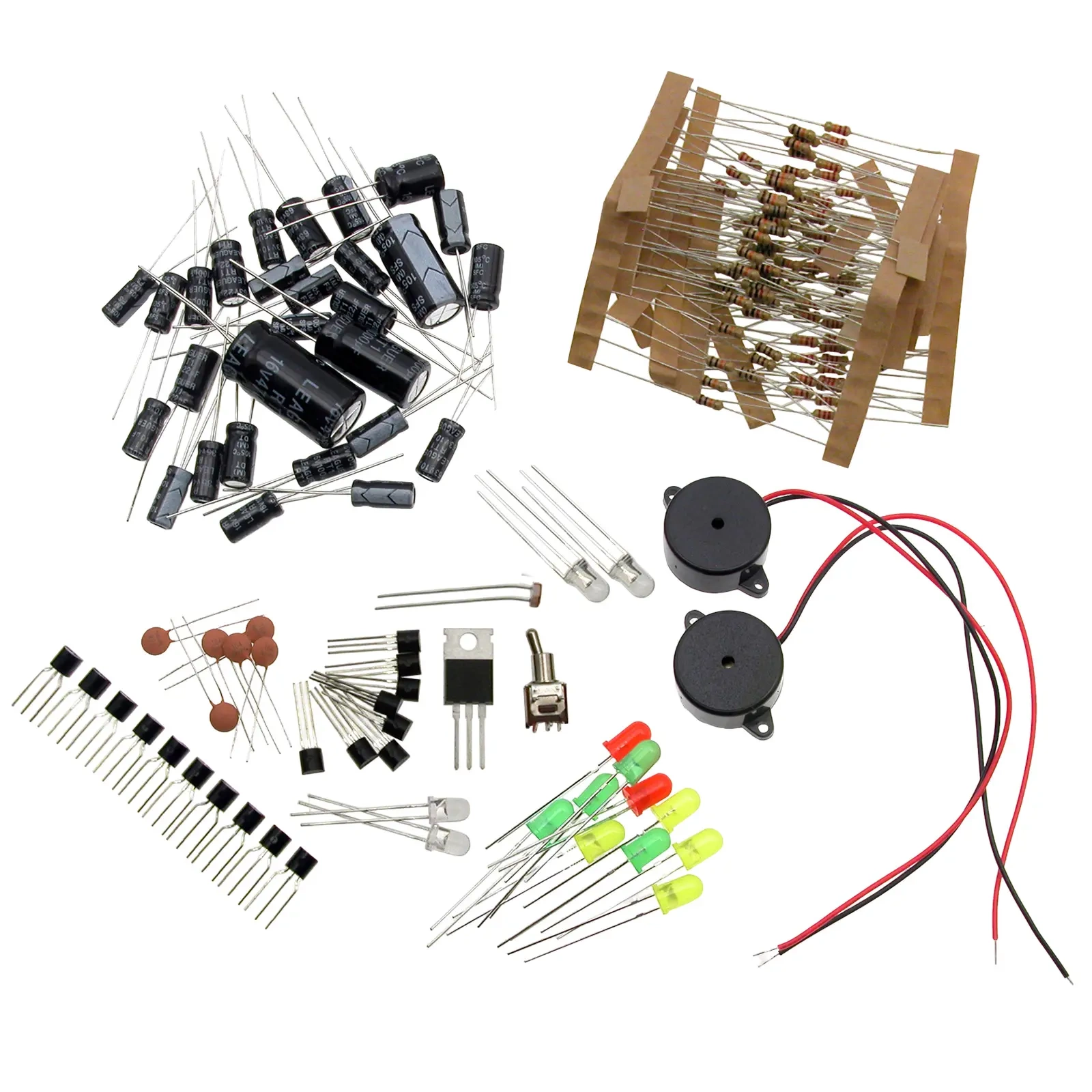

Zawartość zestawu

• Rezystory: 1 Ω, 10 Ω, 100 Ω, 220 Ω, 470 Ω, 1 kΩ, 2.2 kΩ, 4.7 kΩ, 10 kΩ, 22 kΩ, 47 kΩ, 100 kΩ, 220 kΩ, 1 MΩ, 10 MΩ
• Kondensatory: 100 nF, 10 µF/16V, 22 µF/16V, 47 µF/16V, 100 µF/16V, 220 µF/16V, 470 µF/16V, 1000 µF/16V, 4700 µF/16V
• Diody LED 5 mm: dwukolorowa, czerwona, zielona, żółta
• Tranzystory: BC548 (NPN), BC558 (PNP), BUZ10 (MOSFET)
• Przełącznik
• Brzęczyk piezo 12 V
• Fototranzystor L-932P3C
• Fotorezystor RPP130

Kluczowe parametry i możliwości

• Ćwiczenia z kondensatorami – od filtracji po generatory sygnałów.
• Tranzystor MOSFET BUZ10 – sterowanie diodami LED dużej mocy.
• Fotorezystor i fototranzystor – detekcja światła i sterowanie układami zmierzchowymi.
• Nowe układy logiczne – bistabilne, generatory i sekwencery świetlne.

Porady i wskazówki

• Ćwiczenia z lutowaniem: ta część kursu wprowadza do pracy z lutownicą – warto trenować na rezystorach i LED-ach, aby nabrać pewności.
• Fotorezystor vs fototranzystor: fotorezystor reaguje wolniej, ale nadaje się do prostych wyłączników zmierzchowych; fototranzystor ma szybszą odpowiedź i sprawdza się w dynamicznych układach świetlnych.
• Sprzężenie zwrotne dodatnie: wprowadza histerezę, dzięki czemu układ reaguje stabilniej (np. wyłącznik światła nie migocze przy granicznych wartościach oświetlenia).
• Podwajacz napięcia: kondensatory ładują się naprzemiennie, dając napięcie wyjściowe niemal dwukrotnie wyższe od zasilania.

Dla kogo jest ten zestaw?

Zestaw A02 polecany jest dla osób, które poznały podstawy elektroniki (np. poprzez Wyprawę pierwszą AVTEDW A01) i chcą rozwinąć umiejętności o lutowanie, układy zmierzchowe, przerzutniki i proste efekty świetlne. Doskonały do nauki w domu, w szkole oraz na zajęciach technicznych.
