Zestaw 4 kitów DIY do nauki lutowania, AVT EDUBOX5
Edukacyjny zestaw elektronicznych układów AVT EDU do nauki lutowania - box numer 5
Poziom trudności montażu
1 / 5
Cztery projekty, jeden cel: nauczyć lutowania przez widoczny efekt działania. Praktyczne projekty DIY THT: bijące serce LED, wiatraczek LED, podręczna latarka oraz świetlny układ UFOledek.
Każdy projekt ma własną płytkę PCB, komplet elementów przewlekanych oraz drukowaną instrukcję montażu. Po zlutowaniu powstają cztery działające urządzenia, które pokazują różne zastosowania diod LED: animację, efekt obrotu, praktyczne oświetlenie i konfigurowalne efekty świetlne.
Dla kogo jest ten zestaw?
- dla osób, które chcą rozpocząć naukę lutowania od prostych, efektownych projektów LED
- dla początkujących elektroników zainteresowanych animacjami świetlnymi i praktycznym oświetleniem
- dla uczniów i nauczycieli prowadzących zajęcia z elektroniki praktycznej
- dla rodziców i opiekunów szukających technicznego zestawu edukacyjnego z czterema projektami
Co zawiera zestaw?
- 4 płytki drukowane PCB
- 4 komplety podzespołów - każdy projekt zapakowany oddzielnie
- cynę do lutowania
Poniżej znajdziesz szczegółowy opis każdego projektu umieszczonego w zestawie AVTEDUBOX5. Każdy kit można złożyć i uruchomić niezależnie, dlatego zestaw dobrze sprawdza się zarówno do samodzielnej nauki, jak i do pracy warsztatowej.
AVTEDU620
Bijące serce LED

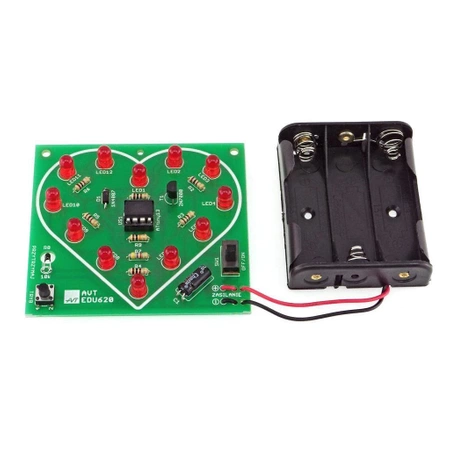

Bijące serce LED to efektowny projekt z dwunastoma czerwonymi diodami ułożonymi w kształt serca. Układ oferuje trzy efekty świetlne wybierane przyciskiem, a tempo animacji można zwiększyć przez przytrzymanie termistora, który działa jako czujnik temperatury.
| Diody LED | 12 szt. czerwonych, ułożonych w zarys serca |
| Efekty | 3 animacje wybierane przyciskiem |
| Czujnik | termistor jako przyspieszacz animacji |
| Zasilanie | 4,5 V DC, wymagane baterie 3×AA |
| Wymiary płytki | 74 × 67 mm |
AVTEDU626
Wiatraczek LED

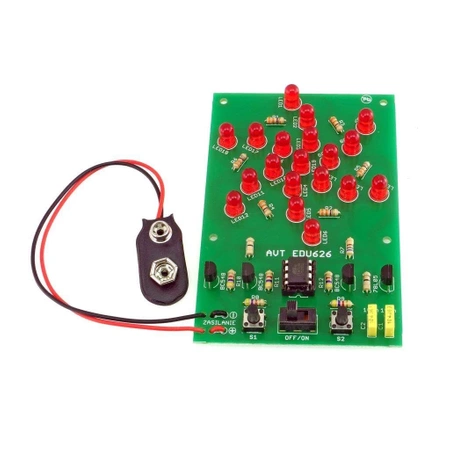

Wiatraczek LED wykorzystuje dziewiętnaście diod LED ułożonych w trzy ramiona, aby naśladować obracający się wirnik wentylatora. Dwa przyciski pozwalają sterować kierunkiem i prędkością animacji, więc projekt dobrze pokazuje, jak elektronika może tworzyć ruch pozorny za pomocą światła.
| Diody LED | 19 szt. w układzie 3 ramion |
| Animacja | imitacja obracającego się wentylatora |
| Sterowanie | 2 przyciski do zmiany kierunku i prędkości |
| Zasilanie | 9 V DC, wymagana bateria 6F22 |
| Wymiary płytki | 93 × 61 mm |
AVTEDU627
Podręczna latarka LED

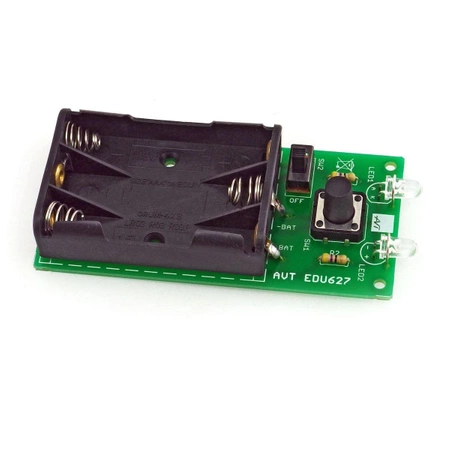

Podręczna latarka LED to prosty i praktyczny projekt z dwiema superjasnymi białymi diodami. Zastosowanie przycisku oraz włącznika pozwala uruchamiać latarkę chwilowo albo na stałe, a niewielka płytka dobrze pokazuje, jak zbudowane są podstawowe układy zasilania i oświetlenia LED.
| Diody LED | 2 szt. superjasne, białe |
| Tryb pracy | chwilowy lub ciągły |
| Pobór prądu | około 50 mA |
| Zasilanie | 5 V DC, wymagane baterie 3×AAA |
| Wymiary płytki | 40 × 83 mm |
AVTEDU632
UFOledek

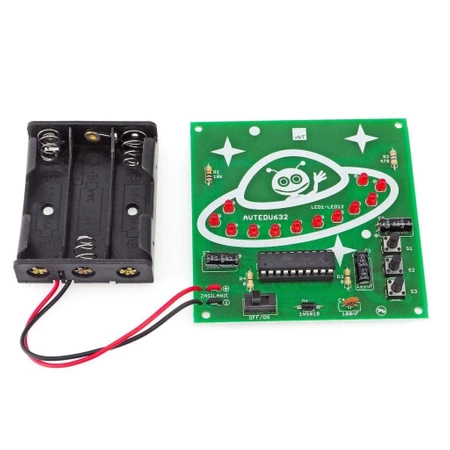

UFOledek to układ efektów świetlnych inspirowany oświetleniem statku UFO. Użytkownik może wybierać kolejne animacje, zmieniać szybkość ich pracy oraz regulować długość smugi świetlnej, czyli tempo zanikania efektu. To atrakcyjny projekt do nauki sterowania sekwencjami LED.
| Efekty świetlne | 7 konfigurowalnych efektów |
| Sterowanie | 3 przyciski: efekt, szybkość, smuga świetlna |
| Regulacja | szybkość zmian i długość zanikania efektu |
| Zasilanie | 4,5 V DC, wymagane baterie 3×AA |
| Wymiary płytki | 80 × 80 mm |
Trochę teorii
Diody LED są jednym z najlepszych elementów do nauki elektroniki, bo ich działanie widać natychmiast. Trzeba jednak pamiętać o polaryzacji: anoda i katoda muszą być wlutowane we właściwym kierunku, inaczej dioda nie zaświeci.
Animacja świetlna powstaje wtedy, gdy układ elektroniczny szybko włącza i wyłącza kolejne diody. W wiatraczku LED oko odbiera takie sekwencje jako ruch obrotowy, mimo że fizycznie żadna część się nie obraca. To praktyczny przykład tzw. bezwładności wzroku.
Termistor w projekcie bijącego serca pokazuje, że element elektroniczny może reagować na temperaturę. Zmiana temperatury wpływa na jego rezystancję, a układ wykorzystuje tę zmianę do modyfikacji tempa efektu świetlnego. Dzięki temu początkujący elektronik widzi, jak czujnik może sterować zachowaniem urządzenia.
- baterie 3×AA do bijącego serca LED
- bateria 9 V 6F22 do wiatraczka LED
- baterie 3×AAA do podręcznej latarki LED
- baterie 3×AA do UFOledka
- lutownica lub stacja lutownicza
- cążki do przycinania wyprowadzeń po lutowaniu
Opcjonalnie, dla wygodniejszej pracy:
- podstawka pod lutownicę, jeśli nie jest dostarczana z lutownicą lub stacją
- czyścik do grotów albo gąbka, jeśli nie są dostarczane z lutownicą lub stacją
- mata silikonowa odporna na temperaturę do ochrony blatu biurka / stołu
Najczęściej zadawane pytania
Tak. Zestaw ma poziom trudności montażu 1 / 5 i wykorzystuje elementy przewlekane THT, które są większe oraz łatwiejsze do lutowania niż elementy SMD.
W zestawie są cztery kity DIY: AVTEDU620 Bijące serce LED, AVTEDU626 Wiatraczek LED, AVTEDU627 Podręczna latarka LED oraz AVTEDU632 UFOledek.
Bijące serce LED wymaga baterii 3×AA, wiatraczek LED wymaga baterii 9 V typu 6F22, latarka LED wymaga baterii 3×AAA, a UFOledek wymaga baterii 3×AA. Baterie nie są dołączone do zestawu.
Tak. Każdy kit ma własną płytkę PCB, osobny zestaw elementów, własne zasilanie i oddzielną instrukcję montażu. Projekty można składać oraz uruchamiać w dowolnej kolejności.
AVTEDUBOX5 pozwala przećwiczyć lutowanie elementów THT, poprawny montaż diod LED, zasilanie bateryjne, obsługę przycisków, sekwencje świetlne oraz podstawowe działanie czujnika temperatury.
Tak. W zestawie znajdują się cztery drukowane instrukcje montażu. Dodatkowo przy każdym projekcie można pobrać dokumentację PDF ze strony.
