Zestaw 3 kitów DIY do nauki lutowania. Nie tylko dla imprezowiczów. AVT EDUBOX2
Edukacyjny zestaw elektronicznych układów AVT EDU do nauki lutowania - box numer 2
Poziom trudności montażu
1 / 5
Nauka elektroniki nabiera sensu, gdy własnoręcznie zlutowany układ od razu ożywa. Trzy niezależne projekty DIY: wspomagacz wyboru, stroboskop dyskotekowy LED oraz kolorofon reagujący na dźwięk.
Każdy projekt ma własną płytkę PCB, komplet elementów przewlekanych oraz drukowaną instrukcję montażu. Po zlutowaniu powstają działające urządzenia, które pokazują różne obszary elektroniki: losowanie, sterowanie diodami LED, regulację częstotliwości błysków oraz reakcję układu na dźwięk.
Dla kogo jest ten zestaw?
- dla osób, które chcą rozpocząć naukę lutowania od prostych i efektownych projektów LED
- dla początkujących elektroników zainteresowanych światłem, dźwiękiem i prostą automatyką
- dla uczniów i nauczycieli prowadzących zajęcia z elektroniki praktycznej
- dla organizatorów warsztatów, gdzie ważny jest szybki efekt działania po montażu

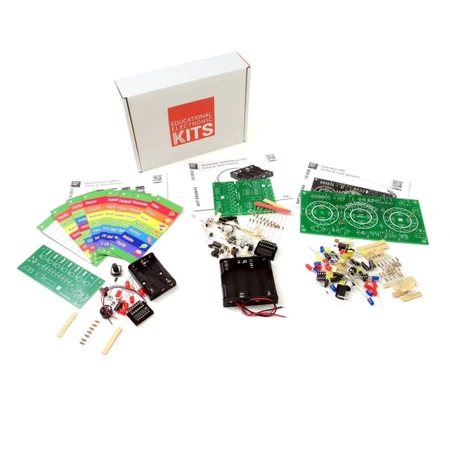

Co zawiera zestaw?
- 3 kompletne projekty elektroniczne DIY THT
- 3 płytki drukowane PCB
- 3 komplety podzespołów - każdy projekt zapakowany oddzielnie
- cynę do lutowania
Poniżej znajdziesz szczegółowy opis każdego projektu umieszczonego w zestawie AVTEDUBOX2. Każdy kit można złożyć i uruchomić niezależnie, dlatego zestaw dobrze sprawdza się zarówno do samodzielnej nauki, jak i do pracy warsztatowej.

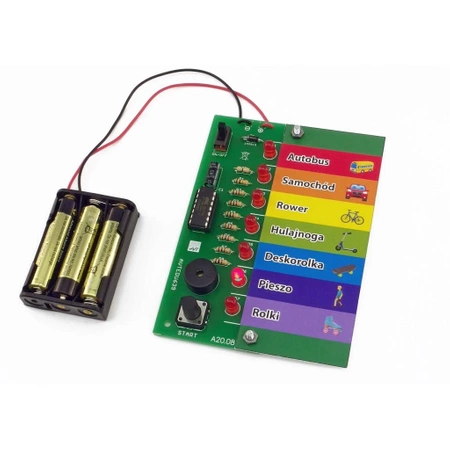

AVTEDU639
Wspomagacz wyboru
Elektroniczny wspomagacz wyboru to prosty układ losujący z animacją LED i sygnalizacją dźwiękową. Po uruchomieniu wskazuje jedną z opcji na planszy, dlatego sprawdza się jako zabawna gra towarzyska, gadżet na spotkania oraz praktyczny projekt do nauki montażu elementów THT.
| Diody LED | 7 szt. |
| Efekt | animacja losowania z sygnalizacją dźwiękową |
| Plansze | 8 plansz tematycznych + dodatkowa pusta plansza |
| Zasilanie | 4,5 V DC, wymagane baterie 3×AAA |
| Wymiary płytki | 110 × 45 mm |

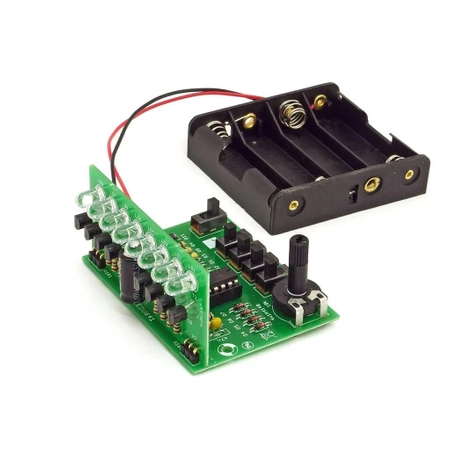

AVTEDU641
Stroboskop dyskotekowy LED
Stroboskop LED wytwarza mocne błyski światła w rytmie ustawionym przez użytkownika. Projekt wykorzystuje superjasne białe diody LED, regulację częstotliwości błysków i przełączniki pozwalające uzyskać wiele kombinacji świetlnych.
| Źródło światła | superjasne białe diody LED |
| Regulacja | płynna regulacja częstotliwości błysków |
| Efekty | 16 kombinacji świetlnych |
| Zasilanie | 6 V DC, wymagane baterie 4×AA |
| Wymiary płytek | 32 × 69 mm i 61 × 69 mm |

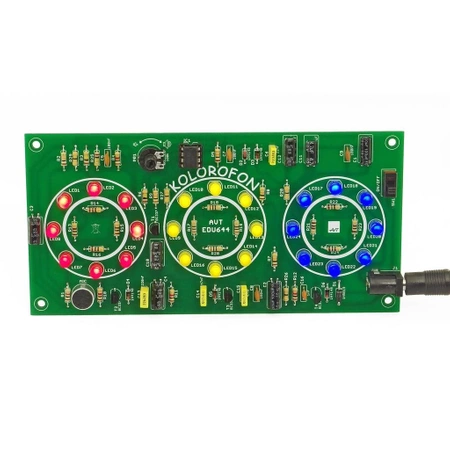

AVTEDU644
Kolorofon LED
Kolorofon LED odbiera dźwięk z otoczenia przez wbudowany mikrofon i zamienia go na efekt świetlny. Układ reaguje na tony niskie, średnie i wysokie, a dzięki regulacji czułości można dopasować jego działanie do głośności muzyki lub innych dźwięków w pomieszczeniu.
| Czujnik dźwięku | wbudowany mikrofon, bez połączenia ze źródłem dźwięku |
| Źródło światła | diody LED w trzech kolorach |
| Regulacja | płynna regulacja czułości |
| Zasilanie | 12 V DC / 200 mA, wymagany zasilacz z wtykiem 2.1/5.5 |
| Wymiary płytki | 149 × 79 mm |
Trochę teorii
Diody LED zamieniają energię elektryczną na światło, ale wymagają poprawnej polaryzacji i ograniczenia prądu. Dlatego w takich zestawach początkujący elektronik szybko uczy się, że kierunek montażu elementu ma znaczenie, a rezystor nie jest dodatkiem, tylko elementem chroniącym układ.
Stroboskop pokazuje, jak elektronika może sterować rytmem pracy diod. Zmiana częstotliwości błysków to dobry przykład generatora lub układu czasowego, który cyklicznie przełącza wyjścia i steruje tranzystorami albo grupami LED.
Kolorofon uczy zależności między dźwiękiem a sygnałem elektrycznym. Mikrofon zamienia fale akustyczne na niewielkie napięcie, a układ elektroniczny wzmacnia i analizuje ten sygnał, aby sterować diodami LED. Dzięki temu muzyka staje się widoczna jako zmieniający się efekt świetlny.
- baterie 3×AAA do wspomagacza wyboru
- baterie 4×AA do stroboskopu dyskotekowego LED
- zasilacz 12 V DC / 200 mA z wtykiem 2.1/5.5 do kolorofonu LED
- lutownica lub stacja lutownicza
- cążki do przycinania wyprowadzeń po lutowaniu
Opcjonalnie, dla wygodniejszej pracy:
- podstawka pod lutownicę, jeśli nie jest dostarczana z lutownicą lub stacją
- czyścik do grotów albo gąbka, jeśli nie są dostarczane z lutownicą lub stacją
- mata silikonowa odporna na temperaturę do ochrony blatu biurka / stołu
Najczęściej zadawane pytania
Tak. Zestaw ma poziom trudności montażu 1 / 5 i wykorzystuje elementy przewlekane THT, które są większe oraz łatwiejsze do lutowania niż elementy SMD.
W zestawie są trzy kity DIY: AVTEDU639 Wspomagacz wyboru, AVTEDU641 Stroboskop dyskotekowy LED oraz AVTEDU644 Kolorofon LED.
Wspomagacz wyboru wymaga baterii 3×AAA, stroboskop wymaga baterii 4×AA, a kolorofon wymaga zasilacza 12 V DC z wtykiem 2.1/5.5. Minimalna wydajność prądowa zasilacza dla kolorofonu to 200 mA. Baterie i zasilacz nie są dołączone do zestawu.
Tak. Kolorofon wymaga zasilacza 12 V DC o wydajności minimum 200 mA, ale można użyć zasilacza o większym prądzie, np. 12 V / 1,5 A. Układ pobiera tylko tyle prądu, ile potrzebuje. Ważne jest, aby napięcie wynosiło 12 V DC, wtyk pasował do gniazda 2.1/5.5, a polaryzacja była zgodna z wymaganiami układu.
Nie. Kolorofon ma wbudowany mikrofon, więc reaguje na dźwięk z otoczenia. Wystarczy ustawić go w pobliżu źródła muzyki i dopasować czułość układu.
Układ generuje mocne błyski, dlatego nie należy patrzeć bezpośrednio w diody z małej odległości. Osoby wrażliwe na intensywne migające światło powinny zachować szczególną ostrożność.
Tak. W zestawie znajdują się trzy drukowane instrukcje montażu. Dodatkowo przy każdym projekcie można pobrać dokumentację PDF ze strony.
