Zestaw 3 kitów DIY do nauki lutowania, AVT EDUBOX3
Edukacyjny zestaw elektronicznych układów AVT EDU do nauki lutowania - box numer 3
Poziom trudności montażu
1 / 5
Pierwsze lekcje lutowania i poznawania elektroniki mogą być proste, praktyczne i naprawdę użyteczne. Oto trzy praktyczne projekty DIY: alarm temperaturowy, podręczna latarka LED oraz czuły wzmacniacz dźwięków Super Ucho.
Każdy projekt ma własną płytkę PCB, komplet elementów przewlekanych oraz drukowaną instrukcję montażu. Po zlutowaniu powstają trzy działające urządzenia: prosty alarm reagujący na temperaturę, mała latarka LED oraz układ pozwalający słyszeć ciche dźwięki z otoczenia.
Dla kogo jest ten zestaw?
- dla osób, które chcą rozpocząć naukę lutowania od prostych, użytkowych projektów THT
- dla początkujących elektroników zainteresowanych światłem, dźwiękiem i czujnikami
- dla uczniów i nauczycieli prowadzących zajęcia z elektroniki praktycznej
- dla rodziców i opiekunów szukających technicznego zestawu edukacyjnego do wspólnego montażu

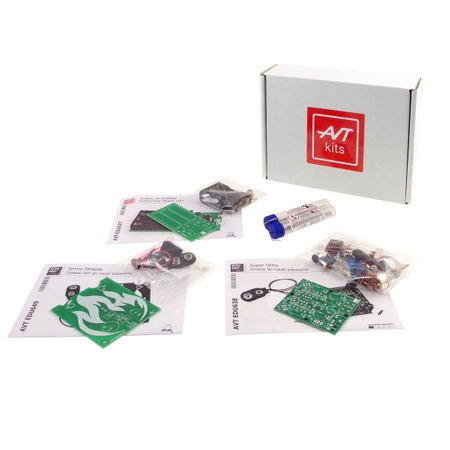

Co zawiera zestaw?
- 3 kompletne projekty elektroniczne DIY
- 3 płytki drukowane PCB
- 3 komplety podzespołów - każdy projekt zapakowany oddzielnie
- cynę do lutowania
Poniżej znajdziesz szczegółowy opis każdego projektu umieszczonego w zestawie AVTEDUBOX3. Każdy kit można złożyć i uruchomić niezależnie, dlatego zestaw dobrze sprawdza się zarówno do samodzielnej nauki, jak i do pracy warsztatowej.

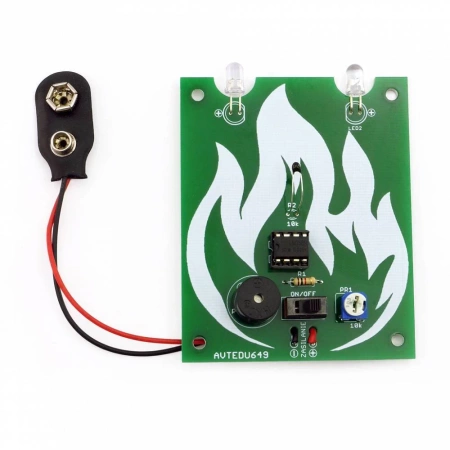

AVTEDU649
Termo Strażak
Termo Strażak to prosty alarm temperaturowy. Gdy temperatura przekroczy ustawiony wcześniej próg, układ uruchamia sygnalizator dźwiękowy oraz migające diody LED. Projekt pomaga zrozumieć działanie czujnika temperatury, komparatora i regulacji progu zadziałania.
| Zakres pracy | około -30°C do +150°C |
| Sygnalizacja | wbudowany sygnalizator dźwiękowy |
| Diody LED | 2 szt. migające, czerwona i niebieska |
| Zasilanie | 9 V DC, wymagana bateria 6F22 |
| Wymiary płytki | 77 × 63 mm |

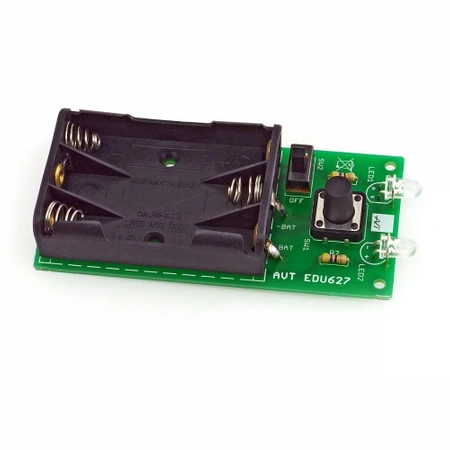

AVTEDU627
Podręczna latarka LED
Podręczna latarka LED to praktyczny projekt użytkowy z dwiema superjasnymi białymi diodami. Układ pozwala poznać podstawy zasilania bateryjnego, montażu diod LED i prostego sterowania światłem. Przycisk oraz włącznik umożliwiają pracę chwilową lub ciągłą.
| Diody LED | 2 szt. superjasne, białe |
| Tryb pracy | chwilowy lub ciągły |
| Pobór prądu | około 50 mA |
| Zasilanie | 5 V DC, wymagane baterie 3×AAA |
| Wymiary płytki | 40 × 83 mm |

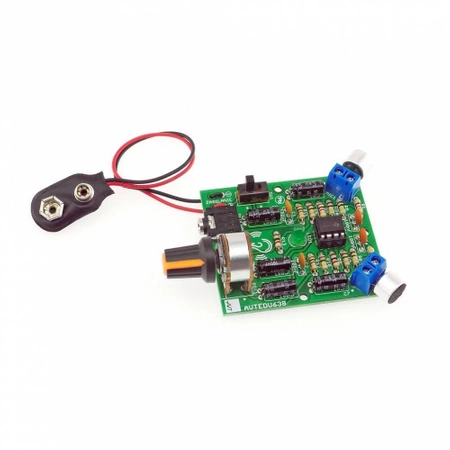

AVTEDU638
Super Ucho - prawdziwy łowca szeptów!
Super Ucho to czuły wzmacniacz dźwięków z otoczenia. Po podłączeniu słuchawek można eksperymentować z odsłuchem cichych szelestów, szeptów, odgłosów przyrody i innych słabo słyszalnych sygnałów. To bardzo ciekawy projekt do nauki działania mikrofonu, wzmacniacza operacyjnego i regulacji wzmocnienia.
| Tor audio | system dwukanałowy, stereo |
| Szumy | niski poziom szumów |
| Regulacja | płynna regulacja wzmocnienia |
| Odsłuch | gniazdo słuchawkowe 3,5 mm |
| Zasilanie | 9 V DC, wymagana bateria 6F22 |
Trochę teorii
Latarka LED pokazuje jedną z najważniejszych zasad elektroniki: dioda świecąca wymaga poprawnej polaryzacji i ograniczenia prądu. Jeśli dioda zostanie wlutowana odwrotnie, układ nie zadziała zgodnie z oczekiwaniem, dlatego już przy prostym projekcie użytkownik uczy się czytania oznaczeń elementów.
Termo Strażak wprowadza temat czujników i progów zadziałania. Układ reaguje dopiero po przekroczeniu ustawionej temperatury, więc dobrze pokazuje, że elektronika może nie tylko świecić, ale też podejmować prostą decyzję na podstawie pomiaru.
Super Ucho pomaga zrozumieć, czym jest wzmacnianie sygnału. Mikrofon zamienia dźwięk na niewielkie napięcie, a wzmacniacz zwiększa jego poziom tak, aby można było usłyszeć w słuchawkach bardzo ciche odgłosy. To praktyczny przykład działania toru audio w prostym urządzeniu elektronicznym.
- bateria 9 V 6F22 do Termo Strażaka
- baterie 3×AAA do podręcznej latarki LED
- bateria 9 V 6F22 do Super Ucha
- słuchawki z wtykiem 3,5 mm (standardowy mały jack) do Super Ucha
- lutownica lub stacja lutownicza
- cążki do przycinania wyprowadzeń po lutowaniu
Opcjonalnie, dla wygodniejszej pracy:
- podstawka pod lutownicę, jeśli nie jest dostarczana z lutownicą lub stacją
- czyścik do grotów albo gąbka, jeśli nie są dostarczane z lutownicą lub stacją
- mata silikonowa odporna na temperaturę do ochrony blatu biurka / stołu
Najczęściej zadawane pytania
Tak. Zestaw ma poziom trudności montażu 1 / 5 i wykorzystuje elementy przewlekane THT, które są większe oraz łatwiejsze do lutowania niż elementy SMD.
W zestawie są trzy kity DIY: AVTEDU649 Termo Strażak, AVTEDU627 Podręczna latarka LED oraz AVTEDU638 Super Ucho.
Termo Strażak i Super Ucho wymagają baterii 9 V typu 6F22, a podręczna latarka LED wymaga baterii 3×AAA. Baterie nie są dołączone do zestawu.
Do odsłuchu potrzebne są słuchawki z wtykiem 3,5 mm. Układ wzmacnia ciche dźwięki z mikrofonów i przekazuje je do słuchawek, dlatego bez nich nie da się wygodnie korzystać z projektu.
Tak. Projekt wykorzystuje przycisk oraz włącznik, dlatego latarkę można uruchamiać chwilowo albo w trybie pracy ciągłej.
Tak. W zestawie znajdują się trzy drukowane instrukcje montażu. Dodatkowo przy każdym projekcie można pobrać dokumentację PDF ze strony.
