Zestaw 3 kitów DIY do nauki lutowania, AVT EDUBOX1
Edukacyjny zestaw elektronicznych układów AVT EDU do nauki lutowania - box numer 1
Poziom trudności montażu
1 / 5
Elektronika to świetna zabawa, zwłaszcza gdy wszystko zaczyna działać tuż po zlutowaniu. Trzy praktyczne projekty DIY THT: dwukolorowy kwiatek LED, przypominacz świetlno-dźwiękowy oraz prosty alarm temperaturowy.
Każdy projekt ma własną płytkę PCB, komplet elementów przewlekanych oraz drukowaną instrukcję montażu. Po zlutowaniu użytkownik otrzymuje działające urządzenia, dzięki czemu nauka elektroniki nie kończy się na teorii, ale prowadzi do realnego efektu: świecących diod, sygnału dźwiękowego i prostego układu reagującego na temperaturę.
Dla kogo jest ten zestaw?
- dla osób, które chcą rozpocząć naukę lutowania od bardzo prostych projektów THT
- dla uczniów i nauczycieli prowadzących zajęcia z elektroniki praktycznej
- dla rodziców szukających technicznego zestawu edukacyjnego do wspólnego montażu
- dla świetlic, domów kultury i warsztatów, gdzie ważny jest szybki, widoczny efekt działania

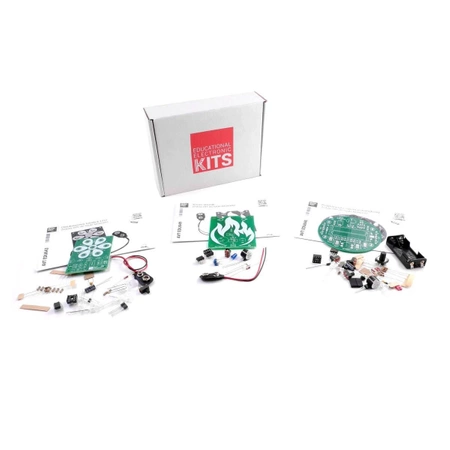

Co zawiera zestaw?
- 3 kompletne projekty elektroniczne DIY
- 3 płytki drukowane PCB
- 3 komplety podzespołów - każdy projekt zapakowany oddzielnie
- cynę do lutowania
Poniżej znajdziesz szczegółowy opis każdego projektu umieszczonego w zestawie AVTEDUBOX1. Każdy kit można złożyć i uruchomić niezależnie, dlatego zestaw dobrze sprawdza się zarówno do samodzielnej nauki, jak i do pracy warsztatowej.

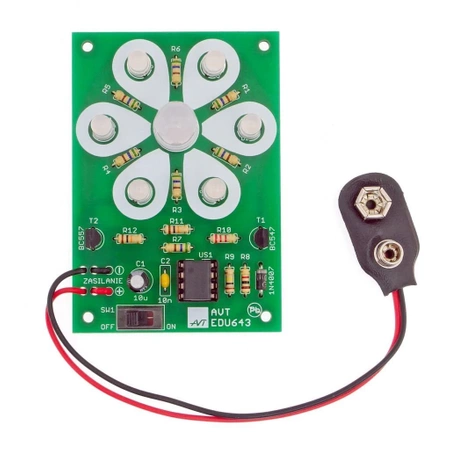

AVTEDU643
Dwukolorowy kwiatek LED
Prosty i efektowny układ z siedmioma dwukolorowymi diodami LED ułożonymi na tle rysunku kwiatka. Diody czerwono-zielone przełączają się cyklicznie, a środkowa dioda świeci kolorem przeciwnym do pozostałych, co zwiększa dynamikę animacji świetlnej.
| Diody LED | 7 szt. dwukolorowych czerwono-zielonych |
| Efekt | cykliczna zmiana koloru diod LED |
| Zasilanie | 9 V DC, wymagana bateria 6F22 |
| Wymiary płytki | 51 × 74 mm |

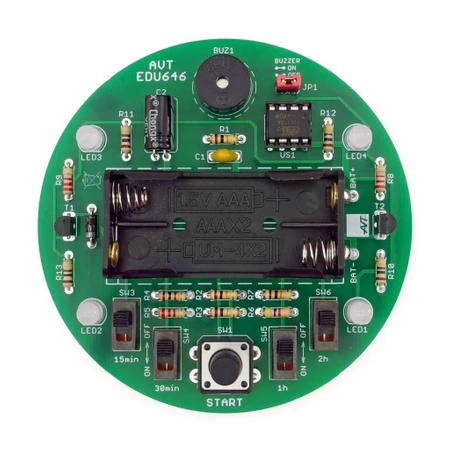

AVTEDU646
Przypominacz świetlno-dźwiękowy
Niewielki timer elektroniczny do prostych domowych zastosowań. Po wybraniu jednego z predefiniowanych czasów i naciśnięciu przycisku START układ odlicza czas, sygnalizuje pracę błyskami, a zakończenie odliczania informuje optycznie lub optyczno-akustycznie.
| Nastawy czasu | 15 minut, 30 minut, 1 godzina, 2 godziny |
| Sterowanie | wyzwalanie przyciskiem START |
| Sygnalizacja | optyczna lub optyczno-akustyczna |
| Zasilanie | 3 V DC, wymagane baterie 2×AAA |
| Wymiary płytki | średnica 82 mm |

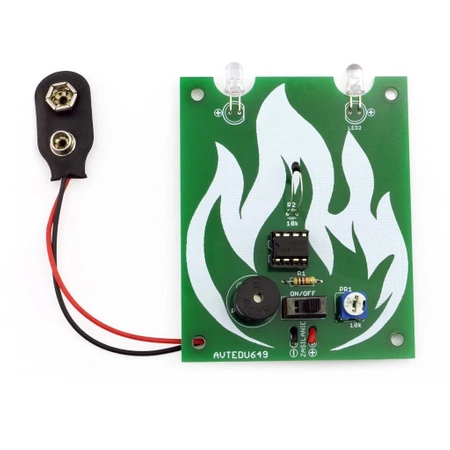

AVTEDU649
Termo Strażak
To prosty alarm temperaturowy. Gdy temperatura przekroczy ustawiony wcześniej próg, układ uruchamia sygnalizator dźwiękowy oraz migające diody LED. Projekt pomaga zrozumieć działanie czujnika temperatury, komparatora i regulacji progu zadziałania.
| Zakres pracy | około -30°C do +150°C |
| Sygnalizacja | wbudowany sygnalizator dźwiękowy |
| Diody LED | 2 szt. migające, czerwona i niebieska |
| Zasilanie | 9 V DC, wymagana bateria 6F22 |
| Wymiary płytki | 77 × 63 mm |
Trochę teorii
THT, czyli montaż przewlekany, to jedna z najlepszych metod nauki lutowania. Wyprowadzenia elementów przechodzą przez otwory w płytce PCB i są lutowane od strony ścieżek. Dzięki temu początkujący elektronik dobrze widzi element, pole lutownicze i powstające połączenie.
W projektach LED bardzo ważna jest polaryzacja diod. Dioda LED świeci tylko przy poprawnym kierunku przepływu prądu, dlatego trzeba zwrócić uwagę na oznaczenia anody i katody. W przypadku diod dwukolorowych dochodzi jeszcze rozpoznanie wspólnej elektrody oraz wyprowadzeń odpowiedzialnych za poszczególne kolory.
AVT EDU BOX1 pozwala poznać kilka podstawowych bloków elektroniki: układ czasowy z animacją LED, prosty timer z sygnalizacją oraz alarm temperaturowy z czujnikiem i regulowanym progiem. To dobry punkt startowy przed bardziej rozbudowanymi zestawami elektronicznymi DIY.
- bateria 9 V 6F22 do dwukolorowego kwiatka LED
- baterie 2×AAA do przypominacza świetlno-dźwiękowego
- bateria 9 V 6F22 do Termo Strażaka
- lutownica lub stacja lutownicza
- cążki do przycinania wyprowadzeń po lutowaniu
Opcjonalnie, dla wygodniejszej pracy:
- podstawka pod lutownicę, jeśli nie jest dostarczana z lutownicą lub stacją
- czyścik do grotów albo gąbka, jeśli nie są dostarczane z lutownicą lub stacją
- mata silikonowa odporna na temperaturę do ochrony blatu biurka / stołu
Najczęściej zadawane pytania
Tak. Zestaw ma poziom trudności montażu 1 / 5 i wykorzystuje elementy przewlekane THT, które są większe oraz łatwiejsze do lutowania niż elementy SMD.
W zestawie są trzy kity DIY: AVTEDU643 Dwukolorowy kwiatek LED, AVTEDU646 Przypominacz świetlno-dźwiękowy oraz AVTEDU649 Termo Strażak.
Dwukolorowy kwiatek LED wymaga baterii 9 V typu 6F22, przypominacz wymaga 2 baterii AAA, a Termo Strażak wymaga baterii 9 V typu 6F22. Baterie nie są dołączone do zestawu.
Tak. Każdy kit ma własną płytkę PCB, osobny zestaw elementów i własne zasilanie. Projekty można montować i uruchamiać w dowolnej kolejności.
Tak. AVTEDUBOX1 dobrze sprawdza się jako zestaw edukacyjny na pierwsze zajęcia z lutowania, ponieważ łączy proste układy, elementy THT i szybki efekt działania po montażu.
Tak. W zestawie znajdują się trzy drukowane instrukcje montażu. Dodatkowo przy każdym projekcie można pobrać dokumentację PDF ze strony.
