ZEPIC płytka ewaluacyjna PIC - PCB do projektu AVT 5275

zoom

ZEPIC płytka ewaluacyjna PIC - PCB do projektu AVT 5275

B/UART, RS232, RTC, LCD, LED, ADC i peryferiami testowymi. Wersja A zawiera płytkę PCB.

Wersja

Rozmiar

Dostępny

54,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT5275 A

Marka:

5903890028961

ZEPIC płytka ewaluacyjna PIC – zestaw uruchomieniowy AVT5275

Płytka ułatwia naukę programowania mikrokontrolerów PIC i szybkie testowanie układów peryferyjnych.

Płytka ewaluacyjna do nauki PIC

AVT5275 ZEPIC pozwala zbudować rozbudowaną płytkę ćwiczeniową do mikrokontrolerów PIC firmy Microchip. Na jednej płytce przewidziano podstawki dla układów DIL o różnych liczbach wyprowadzeń, złącze programatora PICkit oraz wygodne pola połączeniowe do samodzielnego zestawiania sygnałów.

Peryferia obejmują między innymi diody LED, przyciski, 4-cyfrowy wyświetlacz LED, rejestry 74HC595, zegar RTC, konwertery UART/USB i RS232, driver ULN2803A, przetwornik A/C, analogowy czujnik temperatury oraz złącza wyświetlaczy LCD. Dzięki temu płytka sprawdza się jako stanowisko do nauki wejść, wyjść, komunikacji, pomiarów analogowych, obsługi czasu i wyświetlaczy.

Podstawki PIC DIL 8…40 obsługa wielu mikrokontrolerów PIC zasilanych napięciem 5 V

Dużo peryferiów edukacyjnych LCD, LED, RTC, RS232, USB/UART, ADC, termometr, buzzer i ULN2803A

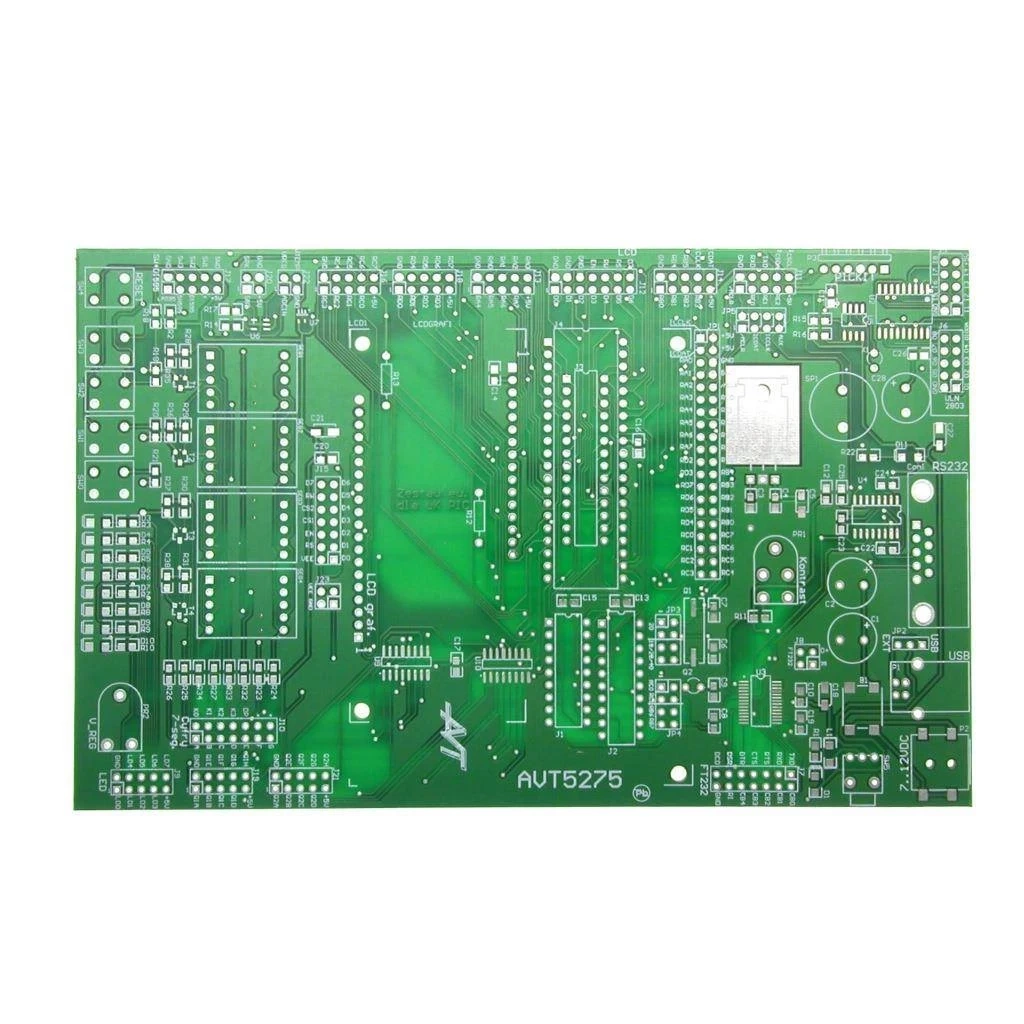

Płytka PCB 184×115 mm wersja A zawiera płytkę PCB do samodzielnego skompletowania elementów

Skala trudności 5/6

Szacowany czas montażu 4 h

Karta techniczna
AVT5275

Płytka ewaluacyjna ZEPIC do mikrokontrolerów PIC 5 V, z podstawkami DIL, złączem PICkit, USB/UART, RS232, RTC, ADC, czujnikiem temperatury, LCD, LED, rejestrami 74HC595, ULN2803A i układami do ćwiczeń programistycznych.

Wersja	A – płytka PCB
Typ projektu	płytka ewaluacyjna dla mikrokontrolerów PIC
Nazwa projektu	ZEPIC
Zastosowanie	nauka programowania PIC, testowanie peryferiów, budowa modeli prostych urządzeń
Obsługiwane mikrokontrolery	PIC zasilane napięciem 5 V w obudowach DIL 8, 18, 20, 28 i 40
Podstawki mikrokontrolerów	DIP18, DIP20, DIP28, DIP40; w DIP20 także układy 8- i 14-nóżkowe
Programowanie	PICkit-2 lub PICkit-3 przez złącze PICKIT P3
Konfiguracja sygnałów programujących	zworki JP5; typowo zwarcie 1-2, 3-4 i 5-6
Wyprowadzenie sygnałów mikrokontrolera	złącze JP1
Zasilanie z USB	5 V DC z portu USB
Zasilanie zewnętrzne	7…15 V; w opisie zasilacza zalecane 7…12 V AC lub DC
Wybór źródła zasilania	zworka JP2: USB albo zasilacz zewnętrzny
Włącznik zasilania	SW5
Sygnalizacja zasilania	D1, LED obecności napięcia 5 V
Stabilizator główny	7805, TO-220
Prostownik zasilania	B1, DF06S
Rezonatory	4 MHz oraz 32,768 Hz, dołączane przez złącza X1 i X2
Diody użytkownika	8 diod LED D3…D10 z rezystorami ograniczającymi, wyprowadzone na J9
Przyciski użytkownika	SW0…SW3, stan aktywny 0, sygnały na J17
Wyświetlacz LED	4 cyfry LED SEG1…SEG4, wspólna anoda, multipleksowanie
Rejestry przesuwające	U9, U10 – 74HC595, łącznie 16 bitów
Konwerter UART/USB	FT232R, sygnały dostępne na J7 i doprowadzane do USB przez J8
Konwerter UART/RS232	MAX232ACPE, złącze DB9F, sygnały RXD/TXD na J11
Driver wyjściowy	ULN2803, wyjścia do obciążeń do 0,5 A na złączach J5/J6
Przetwornik A/C	MCP3021, 10-bitowy, I²C, SOT-23/5
Czujnik temperatury	MCP9701, zakres -40…+125°C, wyjście analogowe na J22
Zegar RTC	M41T00, I²C, podtrzymanie kondensatorem C28 0,47 F / 5,5 V
LCD alfanumeryczny	złącze LCD1, sterowanie 4-bitowe lub 8-bitowe, sygnały na J12
LCD graficzny	złącze LCDGRAF1, sygnały dostępne na J15
Buzzer	SP1, głośnik piezo
Montaż	płytka dwustronna z metalizacją, elementy SMD 0805 i THT, FT232R SOIC28 0,65 mm
Wymiary płytki PCB	184×115 mm

Pobierz dokumentację PDF

Wersja A – płytka PCB

AVT5275 A zawiera płytkę PCB do projektu ZEPIC – płytki ewaluacyjnej dla mikrokontrolerów PIC. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1, R3-R10, R14, R22: 1 kΩ, SMD 0805
R2, R18-R21: 10 kΩ, SMD 0805
R11: 100 Ω, SMD 0805
R12, R13: 100 Ω, przewlekane, dobrać zależnie od podświetlenia LCD
R15, R16: 4,7 kΩ, SMD 0805
R17: 47 kΩ, SMD 0805
R23-R27, R32-R34: 680 Ω, SMD 0805
R28-R31, R35-R38: 2,2 kΩ, SMD 0805
PR1, PR2: 10 kΩ, potencjometry montażowe
C1, C2: 470 µF / 25 V, elektrolityczne
C3, C4, C10-C20, C26: 100 nF, SMD 0805
C5, C18, C21, C27: 10 µF / 16 V, SMD B
C6-C9: 27 pF, SMD 0805
C22-C25: 1 µF / 16 V, SMD 0805
C28: 0,47 F / 5,5 V
B1: DF06S, mostek prostowniczy
D1-D10: LED SMD 1206
D11: BAS85
T1-T4: BC857, SOT-23
U1: 7805, TO-220
U2: ULN2803, SOL18
U3: FT232R, SOIC28
U4: MAX232ACPE, SO16
U5: M41T00, SO8
U6: MCP3021, SOT-23/5
U7: MCP9701, SC70
U9, U10: 74HC595AD, SO16
SEG1-SEG4: SA52-11SRWA lub podobne
CON1: DB9F kątowe do druku
J1: DIP18, podstawka precyzyjna
J2: DIP20, podstawka precyzyjna
J3: DIP28, podstawka precyzyjna
J4: DIP40, podstawka precyzyjna
JP1, JP3-JP5, J5-J22: dwurzędowe listwy goldpin
JP2: goldpin 1×3
L1: 100 µH, dławik SMD
P1: gniazdo USB
P2: gniazdo zasilania SMD 5,5/2,1 mm
P3: goldpin kątowy 1×6
Q1: rezonator 4 MHz
Q2, X1: rezonatory 32,768 Hz
SP1: głośnik piezo
SW0-SW4: mikroprzyciski
SW5: włącznik kątowy do druku
Zworki do konfiguracji zasilania, programatora i połączeń peryferiów

Notes

Płytka jest przeznaczona przede wszystkim do mikrokontrolerów PIC zasilanych napięciem 5 V. Praca z innym napięciem wymaga zmiany stabilizatora, rezygnacji z bezpośredniego zasilania z USB oraz dobrania elementów współpracujących, między innymi rezystorów LED i rejestrów 74HC595.

Najtrudniejszym etapem montażu jest lutowanie elementów o małym rastrze, szczególnie FT232R w obudowie SOIC28 0,65 mm, a także elementów SOT-23 i SC70. Warto użyć topnika, plecionki i dobrej pęsety.

Przed montażem podstawki DIP40 trzeba wyciąć jej wewnętrzne rozpórki, ponieważ wewnątrz tej podstawki znajduje się miejsce na podstawkę DIP28. Ułatwia to poprawne osadzenie obu podstawek na płytce.

Uwaga: Przy zasilaniu z USB stabilizator 5 V jest omijany, a płytka pobiera zasilanie bezpośrednio z komputera. Przed włożeniem mikrokontrolera i podłączeniem programatora trzeba sprawdzić ustawienie zworek zasilania oraz brak zwarć na szynie 5 V.

Najczęściej zadawane pytania

Co zawiera wersja AVT5275 A?

Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.

Do czego służy AVT5275 ZEPIC?

To płytka ewaluacyjna do nauki programowania mikrokontrolerów PIC i testowania typowych peryferiów, takich jak LED, LCD, RTC, UART, RS232, ADC i przyciski.

Jakie mikrokontrolery można stosować?

Płytka jest przygotowana dla mikrokontrolerów PIC zasilanych 5 V w obudowach DIL 8, 18, 20, 28 i 40.

Jak programuje się układy PIC?

Do programowania służy złącze PICKIT P3, współpracujące z programatorami PICkit-2 i PICkit-3. Sygnały programujące konfiguruje się zworkami JP5.

Jak można zasilać płytkę?

Płytkę można zasilać z portu USB napięciem 5 V albo z zewnętrznego zasilacza 7…15 V, z wyborem źródła zasilania zworką JP2.

Jakie peryferia są dostępne?

Na płytce przewidziano między innymi LED, przyciski, wyświetlacz LED, rejestry 74HC595, FT232R, MAX232, ULN2803A, MCP3021, MCP9701, RTC, buzzer oraz złącza LCD.

Czy płytka ma interfejs USB?

Tak. Na płytce przewidziano konwerter UART/USB FT232R oraz gniazdo USB. Sygnały mogą być przekazywane przez zworki do wybranego mikrokontrolera.

Czy można podłączyć starszy interfejs RS232?

Tak. Płytka ma układ MAX232 i złącze DB9F, a sygnały RXD oraz TXD są dostępne na złączu J11.

Dlaczego montaż ma trudność 5/6?

Płytka jest duża i rozbudowana, zawiera wiele złączy oraz elementy SMD, w tym FT232R o małym rastrze 0,65 mm, dlatego wymaga precyzyjnego lutowania i starannej kontroli połączeń.

Czy to jest kompletny zestaw do montażu?

Nie. To wersja A, czyli sama płytka PCB. Podstawki DIP, FT232R, MAX232, 7805, ULN2803, 74HC595, M41T00, MCP3021, MCP9701, LED, wyświetlacze, złącza, przyciski, rezonatory, elementy SMD i pozostałe podzespoły trzeba dobrać osobno według wykazu.
