Zegar z budzikiem – zestaw DIY do nauki lutowania THT AVT EDU633
Praktyczny projekt elektroniczny z wyświetlaczem LED, budzikiem, drzemką i automatyczną regulacją jasności
Zlutuj własny zegar LED i uruchom budzik z funkcją drzemki

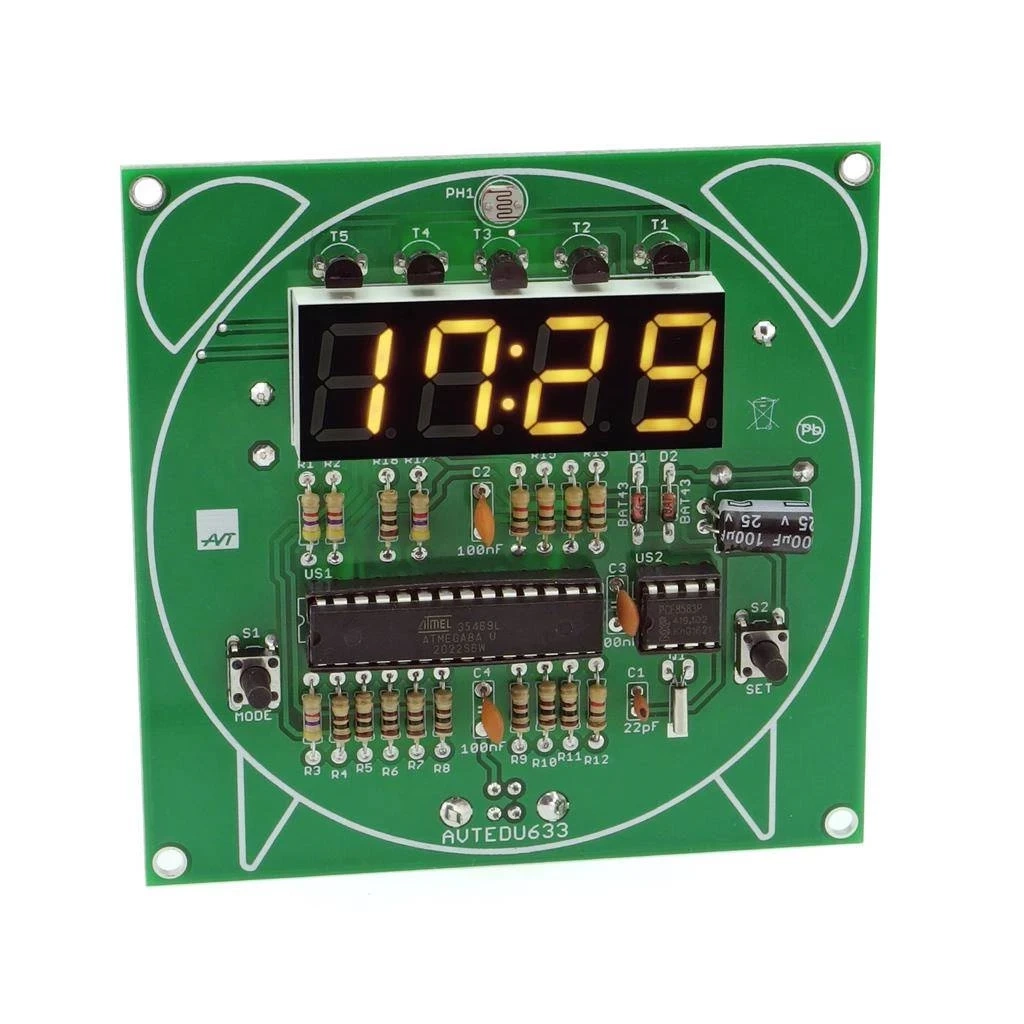

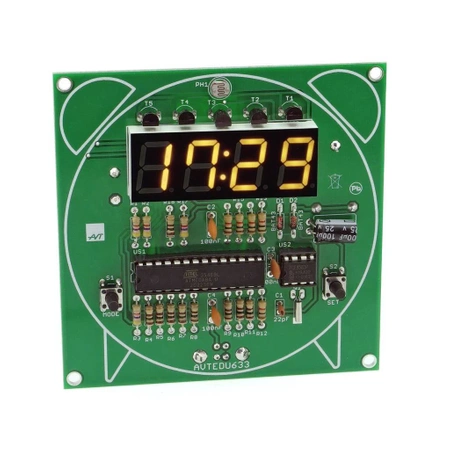

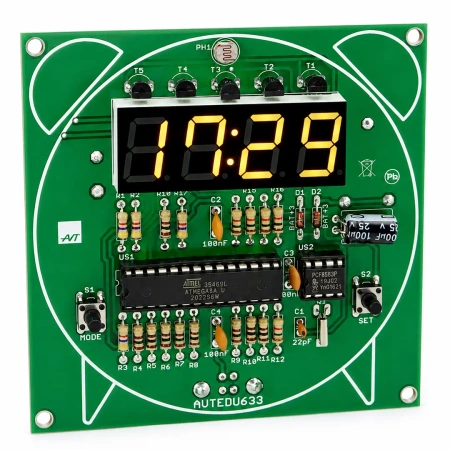

AVT EDU633 to edukacyjny zestaw elektroniczny do samodzielnego montażu. Po złożeniu działa jako praktyczny zegar z budzikiem, czytelnym 4-cyfrowym wyświetlaczem LED, automatyczną regulacją jasności oraz podtrzymaniem pracy zegara po zaniku napięcia zasilania. Obsługa odbywa się za pomocą dwóch przycisków MODE i SET, dlatego projekt łączy naukę lutowania z budową użytecznego urządzenia.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego montażu i lutowania
- zegar z wyświetlaniem czasu w formacie godzina i minuta
- budzik z funkcją drzemki
- prosta obsługa za pomocą dwóch przycisków MODE i SET
- automatyczna regulacja jasności świecenia wyświetlacza
- podtrzymanie pracy zegara po zaniku napięcia zasilania
- wyświetlacz LED 7-segmentowy 0,56 cala, 14,2 mm, 4 znaki
- zasilanie 5 V DC przez przewód USB B
- przewód USB B nie jest dołączony do zestawu
- wymiary płytki 90 × 90 mm
Co daje ten projekt?
Montaż układu pozwala przećwiczyć lutowanie elementów przewlekanych, rozpoznawanie rezystorów, kondensatorów, tranzystorów, diod, przycisków, układów scalonych w podstawkach, wyświetlacza LED oraz złącza USB. Po uruchomieniu efekt pracy jest praktyczny — układ pokazuje godzinę i umożliwia ustawienie alarmu.
Projekt dobrze pokazuje, jak mikrokontroler współpracuje z układem zegara czasu rzeczywistego, wyświetlaczem LED, fotorezystorem i buzzerem. Dzięki temu nauka lutowania łączy się z poznaniem działania kompletnego urządzenia użytkowego.

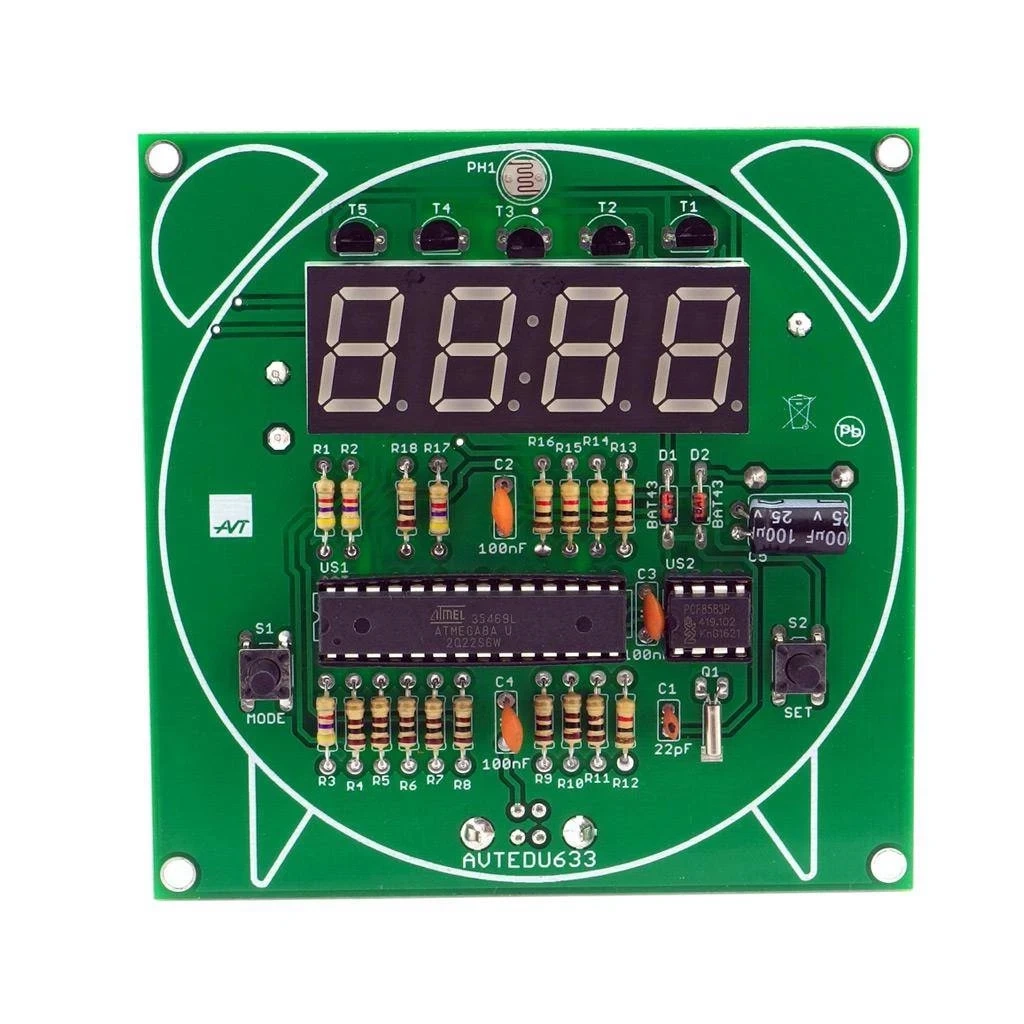

Co znajdziesz w zestawie?

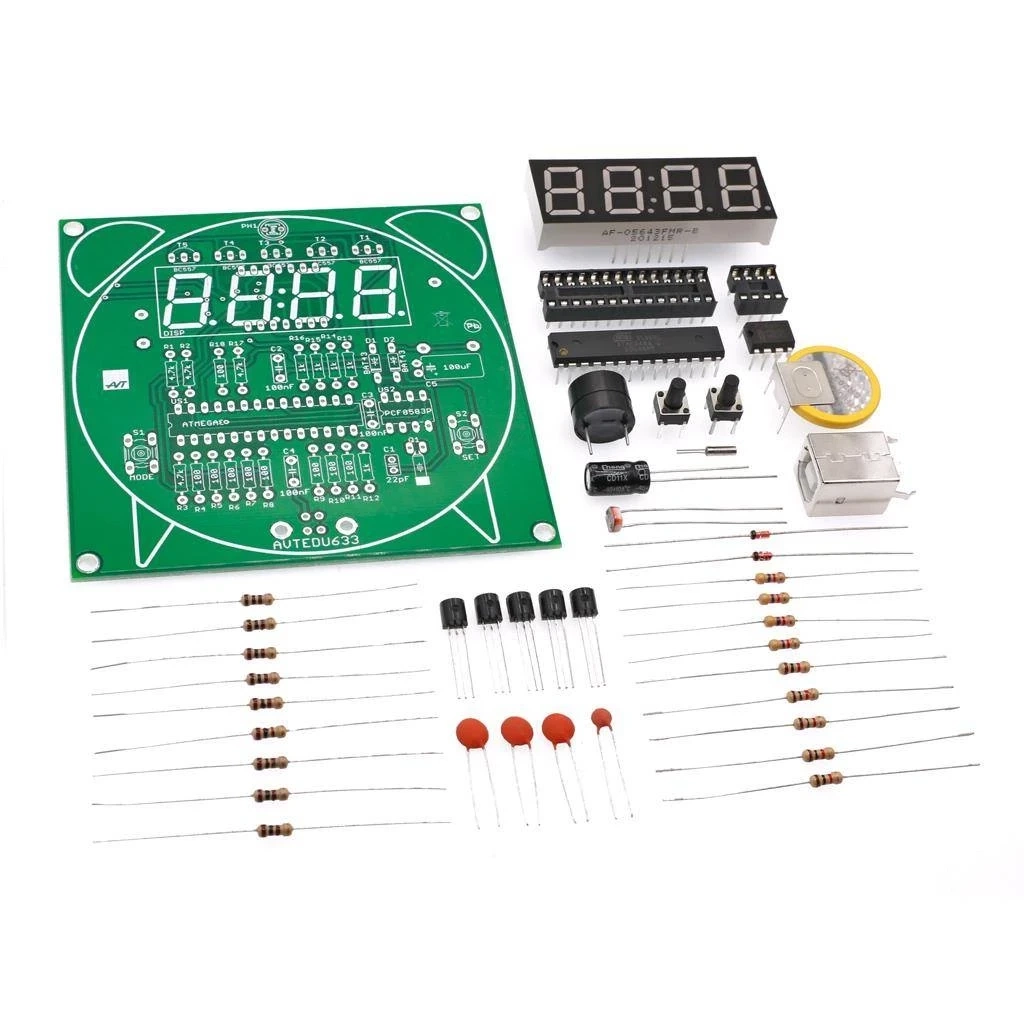

W komplecie znajduje się płytka drukowana PCB oraz komplet elementów elektronicznych potrzebnych do zmontowania zegara z budzikiem.

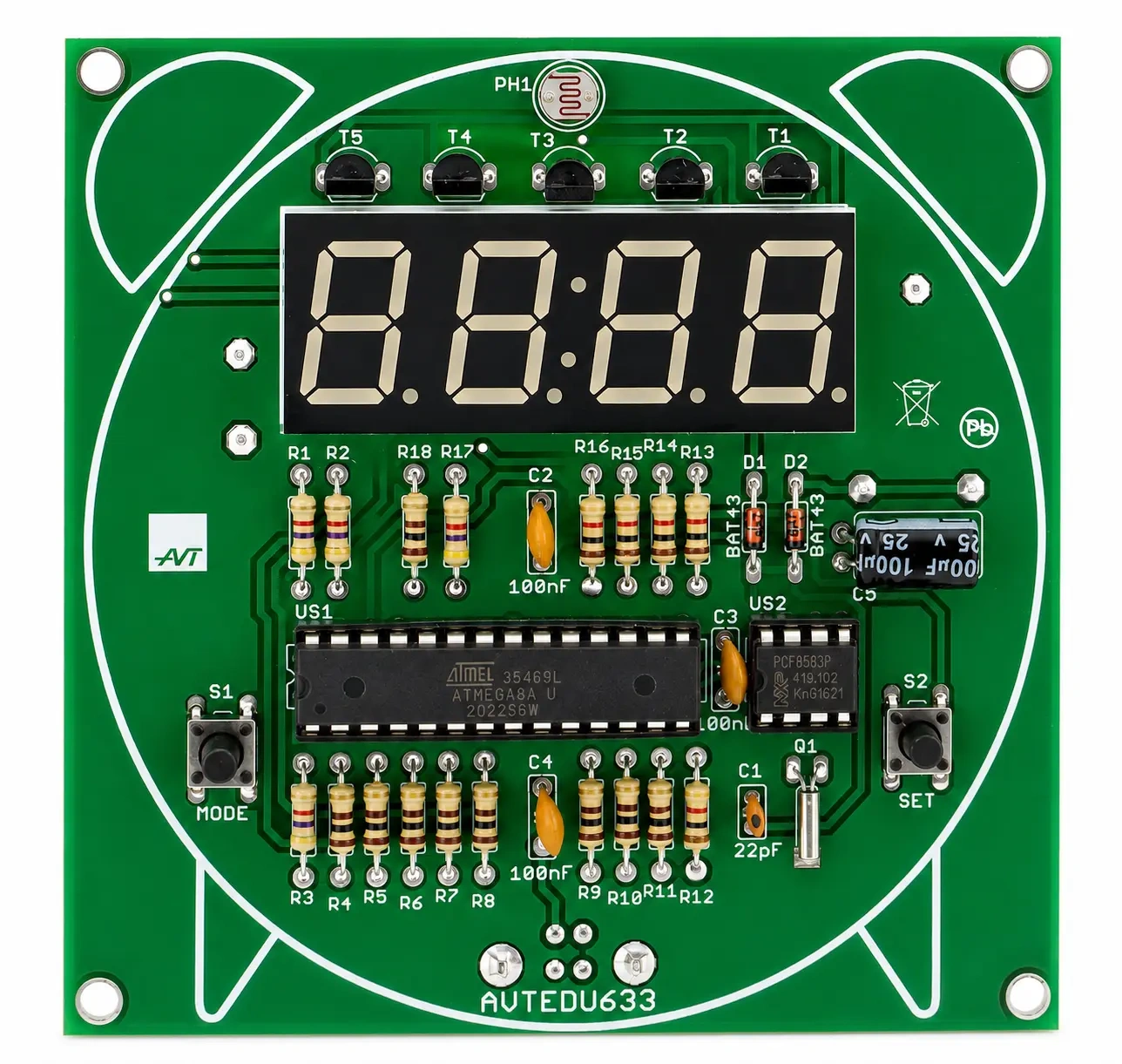

- płytka drukowana PCB 90 × 90 mm
- wyświetlacz LED 7-segmentowy 4-cyfrowy
- mikrokontroler ATMEGA8A z podstawką
- układ PCF8583P z podstawką
- fotorezystor
- rezonator 32 kHz
- buzzer z generatorem

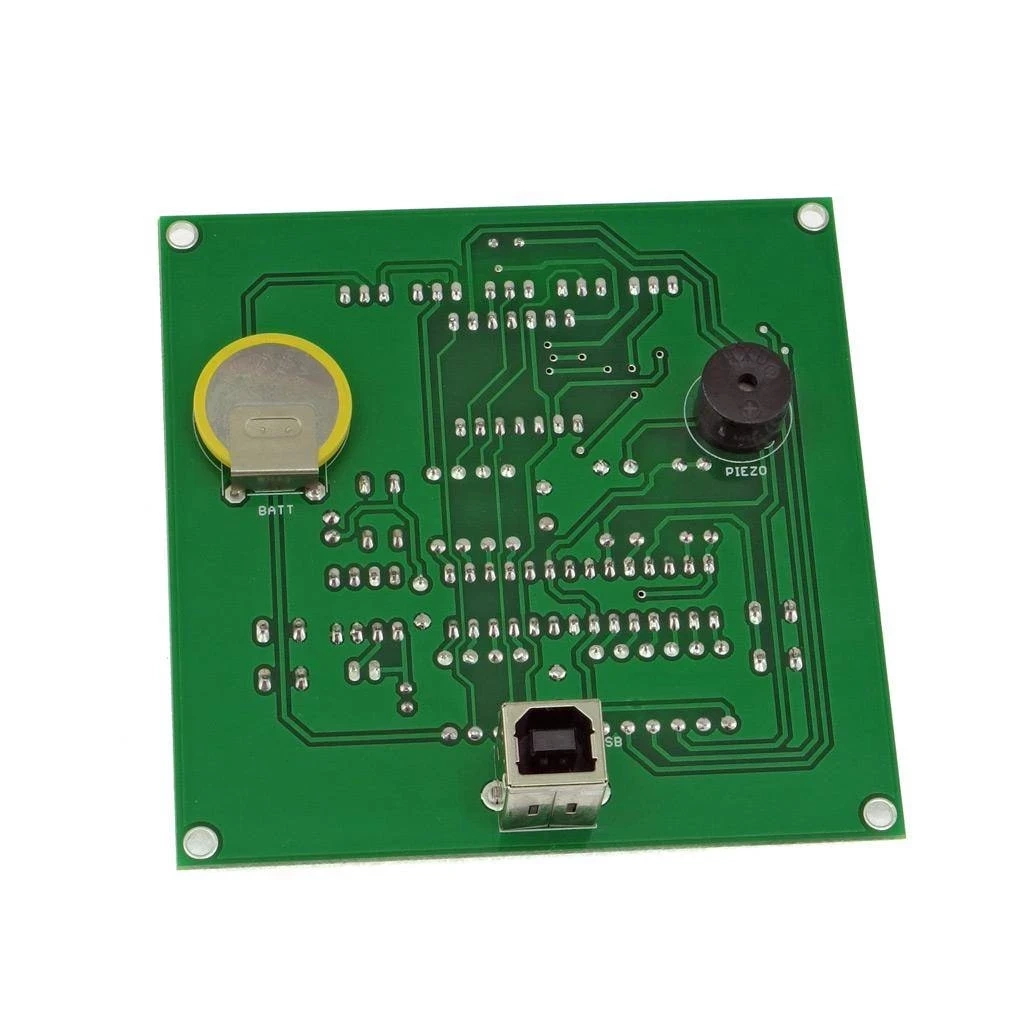

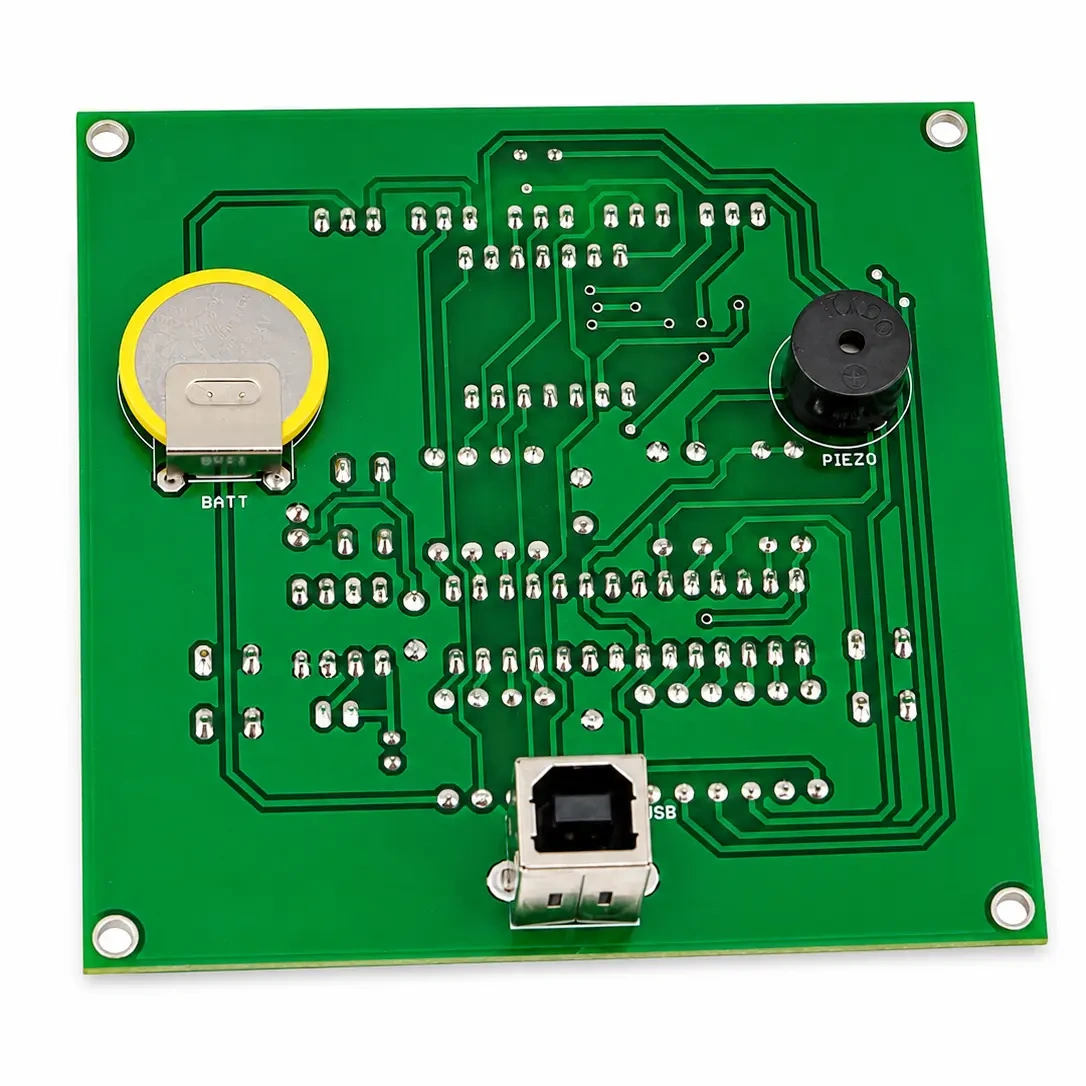

- bateria CR2032 do podtrzymania pracy zegara
- gniazdo USB
- przyciski S1 i S2
- tranzystory BC557 lub podobne
- diody BAT43
- rezystory i kondensatory
Co dodatkowo będzie potrzebne?
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Zasilanie: przewód USB B oraz źródło zasilania 5 V DC (ładowarka sieciowa USB)
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa na biurko, uchwyt typu trzecia ręka
Przydatne akcesoria znajdziesz w sekcji „Powiązane produkty”.
Zastosowanie edukacyjne i warsztatowe
- do nauki lutowania elementów przewlekanych THT
- do ćwiczenia montażu układów scalonych w podstawkach
- do poznania działania wyświetlacza LED 7-segmentowego
- do nauki pracy z mikrokontrolerem, układem RTC, fotorezystorem i buzzerem
- do zajęć technicznych, warsztatów elektronicznych i pracy hobbystycznej
- jako praktyczny projekt edukacyjny z użytkowym efektem po uruchomieniu

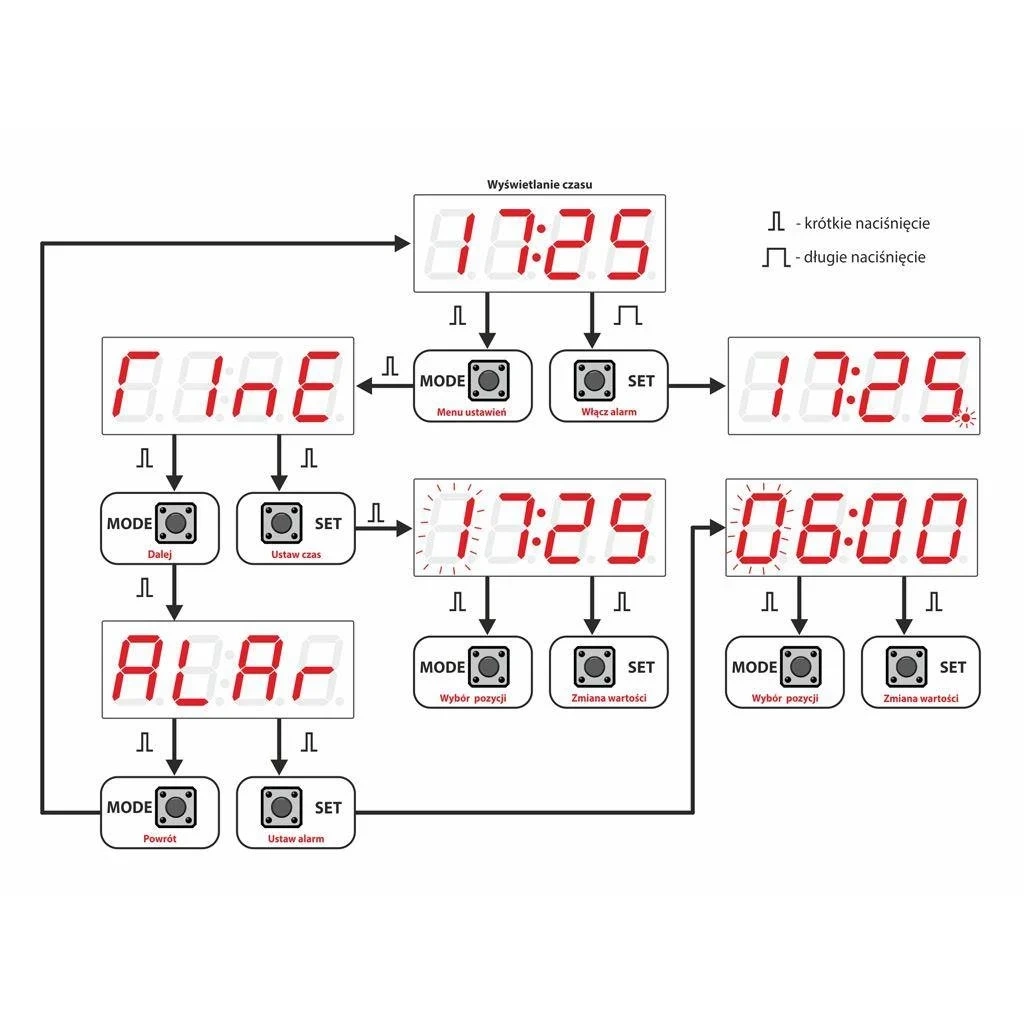

Projekt AVT EDU nr 633
Zegar LED z budzikiem i automatyczną regulacją jasności
Układ wyświetla czas w formacie godzina i minuta na 4-cyfrowym wyświetlaczu LED. Budzik ma funkcję drzemki — krótkie naciśnięcie dowolnego przycisku po uruchomieniu alarmu odracza sygnał na 5 minut. Stan budzika sygnalizuje kropka przy cyfrze jedności minut. Jasność wyświetlacza jest regulowana automatycznie w zależności od oświetlenia zewnętrznego, a bateria CR2032 podtrzymuje pracę zegara po zaniku napięcia zasilania.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | zegar LED z budzikiem |
| Format wyświetlania czasu | godzina, minuta |
| Wyświetlacz | LED 7-segmentowy 0,56 cala, 14,2 mm, 4 znaki |
| Funkcja alarmu | budzik z funkcją drzemki |
| Obsługa | 2 przyciski MODE i SET |
| Regulacja jasności | automatyczna, zależna od oświetlenia |
| Podtrzymanie czasu | bateria CR2032 |
| Mikrokontroler | ATMEGA8A |
| Układ zegara | PCF8583P |
| Czujnik światła | fotorezystor |
| Sygnalizacja alarmu | buzzer z generatorem |
| Zasilanie | 5 V DC, przewód USB B |
| Przewód USB B w zestawie | nie |
| Wymiary płytki | 90 × 90 mm |
| Poziom trudności montażu | 1 / 5 |
Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Elementy mają wyprowadzenia przechodzące przez otwory w płytce PCB, dlatego są wygodne do nauki lutowania i łatwe do kontroli wzrokowej.
Wyświetlacz LED 7-segmentowy składa się z segmentów, które zapalają się w odpowiednich kombinacjach, tworząc cyfry. W tym projekcie pokazuje godzinę i minuty.
Fotorezystor zmienia swoje właściwości pod wpływem światła. Układ wykorzystuje go do automatycznej regulacji jasności świecenia wyświetlacza.
Układ PCF8583P odpowiada za odmierzanie czasu, a rezonator 32 kHz zapewnia jego taktowanie. Bateria CR2032 podtrzymuje pracę zegara po zaniku zasilania głównego.
Mikrokontroler ATMEGA8A obsługuje przyciski, wyświetlacz, budzik i współpracę z układem zegara. Mikrokontroler dołączony do zestawu jest przygotowany do pracy w tym projekcie.
Elementy spolaryzowane, takie jak diody BAT43, kondensator elektrolityczny, układy scalone i tranzystory, muszą być zamontowane zgodnie z oznaczeniami na płytce oraz instrukcji.

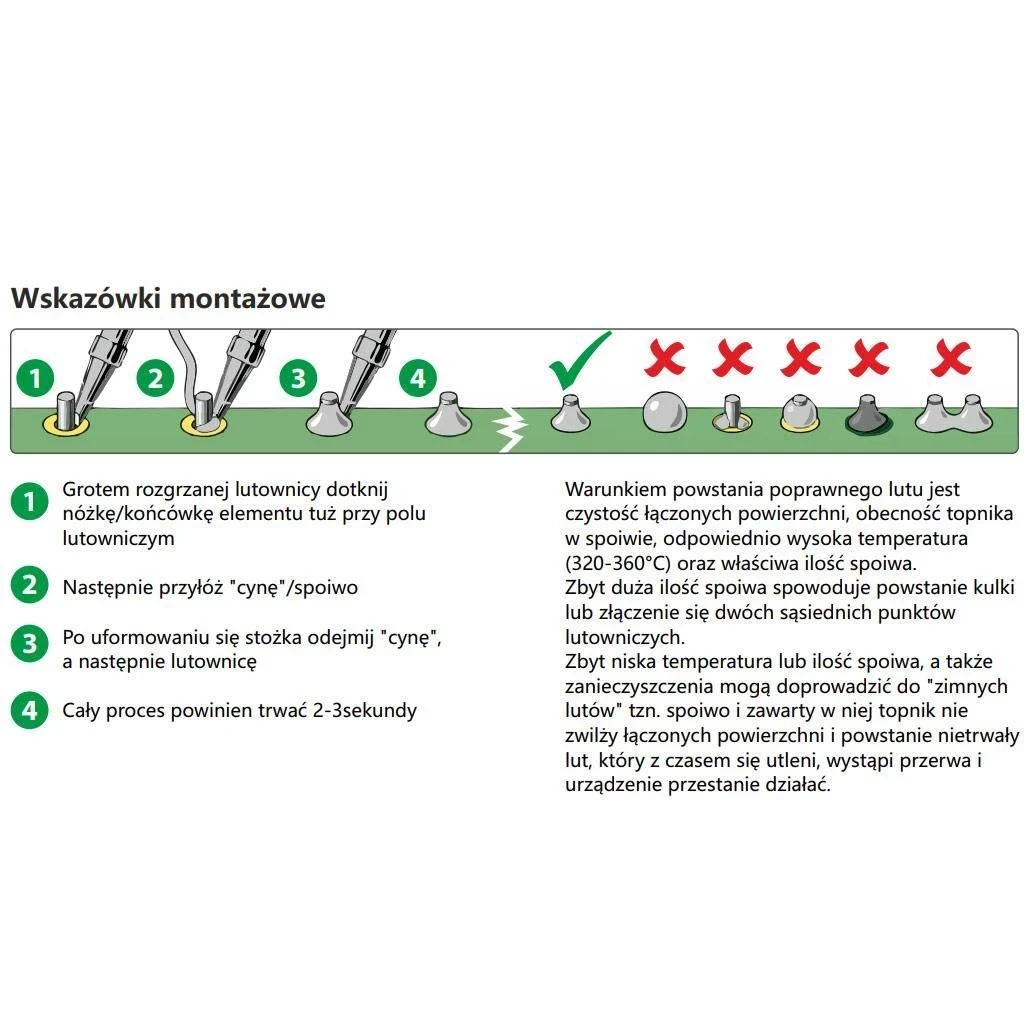

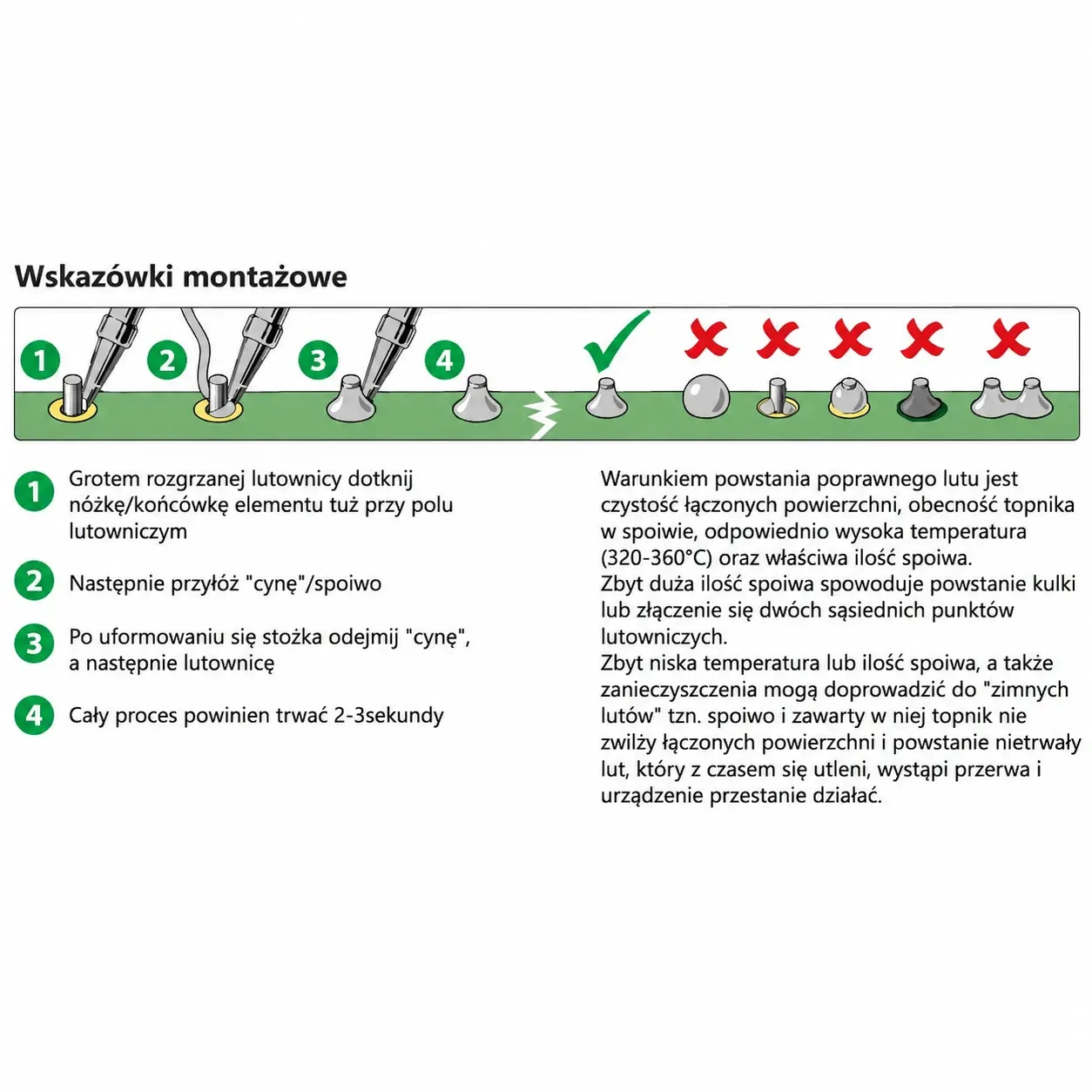

Poprawny lut powinien mieć kształt niewielkiego stożka. Zbyt duża ilość spoiwa może połączyć sąsiednie punkty lutownicze, a zbyt niska temperatura lub zabrudzone powierzchnie mogą powodować zimne luty.
Dlaczego warto wybrać AVT EDU633?
Projekt daje więcej niż sam efekt świetlny — po zlutowaniu powstaje działający zegar z budzikiem, drzemką, regulacją jasności i podtrzymaniem czasu. To dobry zestaw do nauki montażu THT, pracy z wyświetlaczem LED, obsługi układów scalonych w podstawkach oraz zrozumienia, jak mikrokontroler steruje praktycznym urządzeniem elektronicznym.
Najczęściej zadawane pytania
Układ działa jako zegar LED z budzikiem. Wyświetla czas w formacie godzina i minuta, obsługuje alarm, funkcję drzemki oraz automatyczną regulację jasności wyświetlacza.
Tak. Poziom trudności montażu wynosi 1 / 5, a zestaw wykorzystuje elementy przewlekane THT, które są wygodne do nauki lutowania.
Tak. To zestaw do samodzielnego montażu, dlatego elementy należy wlutować w płytkę PCB. Do pracy potrzebna jest lutownica, cyna i podstawowe akcesoria montażowe.
Układ wymaga zasilania 5 V DC przez przewód USB B. Przewód USB B nie jest dołączony do zestawu.
Układ ma podtrzymanie pracy zegara po zaniku napięcia zasilania. W zestawie przewidziano baterię CR2032 do podtrzymania czasu.
Po uruchomieniu alarmu krótkie naciśnięcie dowolnego przycisku odracza alarm na 5 minut. Aktywna drzemka jest sygnalizowana miganiem kropki przy cyfrze jedności minut.
Nie. Jasność świecenia wyświetlacza jest regulowana automatycznie zależnie od zewnętrznego oświetlenia.
Mikrokontroler dołączony do zestawu jest przygotowany do pracy w tym projekcie. Pusty mikrokontroler zamienny nie będzie sterował zegarem, dopóki nie zostanie zaprogramowany odpowiednim firmware.
Tak. Szczególną uwagę trzeba zwrócić na diody BAT43, kondensator elektrolityczny, układy scalone, tranzystory, buzzer i baterię CR2032. Ich kierunek montażu musi być zgodny z oznaczeniami na płytce i instrukcji.
W zestawie znajduje się płytka PCB i komplet elementów elektronicznych do montażu zegara. Do pracy potrzebne są jeszcze narzędzia do lutowania oraz przewód USB B ze źródłem zasilania 5 V DC.
