Zegar przypominacz VFD RC5 - PCB do projektu AVT 2894
- Wyświetla czas na jasnym wyświetlaczu VFD, obsługuje budzik, przypomnienia, pilota RC5 i synchronizację czasu przez RS232. Wersja A zawiera płytkę PCB.
Zegar-przypominacz VFD – budzik z RC5 i RS232 AVT2894
Układ wyświetla czas na czytelnym wyświetlaczu VFD i dodaje funkcje budzika, przypomnień oraz synchronizacji z komputerem.
Zegar VFD z budzikiem i przypomnieniami

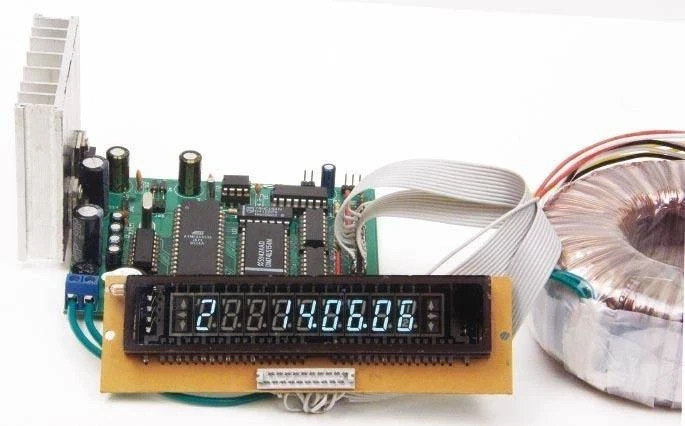

AVT2894 pozwala zbudować elektroniczny zegar z jasnym wyświetlaczem VFD, dobrze widocznym w dzień i w nocy. Oprócz zwykłego wskazywania czasu układ ma funkcję budzika oraz przypominacza, który może sygnalizować wybrane zdarzenia miganiem jednej z diod LED.

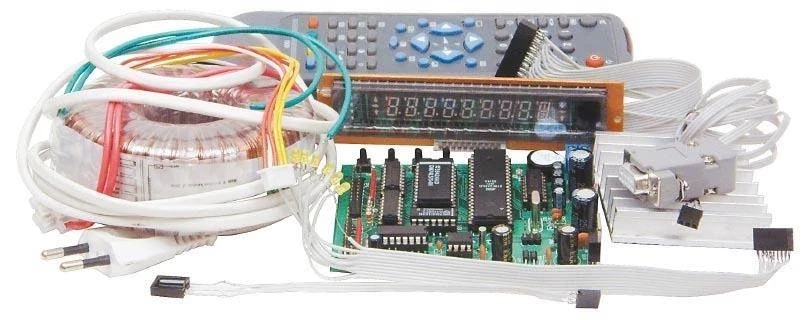

Zegar można obsługiwać czterema przyciskami na płytce lub zdalnie pilotem w kodzie RC5. Osobny układ RTC PCF8583 podtrzymuje odmierzanie czasu po zaniku zasilania głównego, a interfejs RS232 umożliwia synchronizację zegara z komputerem.
Karta techniczna
AVT2894
Zegar-przypominacz z wyświetlaczem VFD, mikrokontrolerem ATmega8535, RTC PCF8583, podtrzymaniem czasu, budzikiem, przypomnieniami, odbiornikiem RC5 i synchronizacją czasu przez RS232.
| Wersja | A – płytka PCB |
| Typ projektu | zegar-przypominacz VFD |
| Główne funkcje | zegar, budzik, przypomnienia, zdalna obsługa RC5 i synchronizacja czasu z komputerem |
| Wyświetlacz | VFD, 9 kolumn |
| Wyświetlacz w prototypie | NEC FIP11F10 |
| Widoczność wskazań | bardzo dobra w dzień i w nocy, typowa dla VFD |
| Mikrokontroler | ATmega8535, DIP40 |
| Taktowanie mikrokontrolera | rezonator kwarcowy 8 MHz |
| Układ RTC | PCF8583 |
| Kwarc RTC | 32,768 kHz |
| Komunikacja RTC | I²C, 100 kHz |
| Podtrzymanie czasu | złącze JP3 dla baterii około 3 V |
| Sterowanie wyświetlaczem | multipleksowe, z odświeżaniem około 100 Hz |
| Rejestr segmentów | 74HC164 |
| Dekoder kolumn | 74HC154 |
| Sterowniki wyświetlacza i LED | ULN2003, 3 szt. |
| Napięcie anod VFD | 15 V ze stabilizatora 7815 |
| Napięcie części cyfrowej | 5 V ze stabilizatora 7805 |
| Żarzenie VFD | około 3 V przez diody 1N4007 |
| Zasilanie główne | transformator co najmniej 18 V / 0,8 A |
| Filtracja zasilania | C9, C14-C16 1000 µF oraz C10-C13 100 nF |
| Obsługa lokalna | 4 przyciski S1-S4: góra, OK, dół, ESC |
| Obsługa zdalna | pilot podczerwieni w kodzie RC5 |
| Odbiornik podczerwieni | TFMS5360, złącze JP4 |
| Sygnalizacja przypomnień | 8 diod LED ze wspólną anodą na złączu JP2 |
| Sygnał dźwiękowy | brzęczyk piezo z generatorem 5 V |
| Interfejs synchronizacji czasu | RS232 przez MAX232 |
| Złącze RS232 | JP6 |
| Prędkość synchronizacji z PC | 19200 b/s |
| Złącze programowania | JP5, ISP 2×3 |
| Menu użytkownika | ustawienia zegara, budzika i przypomnień |
| Złącze VFD | JP1, goldpin 2×11 |
| Stabilizatory | 7815 i 7805, wymagają radiatorów |
| Uwaga do transformatora | zbyt wysokie napięcie może uszkodzić kondensatory i stabilizator 7815 |
| Montaż | elementy przewlekane, podstawki precyzyjne pod układy scalone, osobne złącza VFD, LED, RC5, RS232 i ISP |
| Wymiary płytki PCB | 104×80 mm |

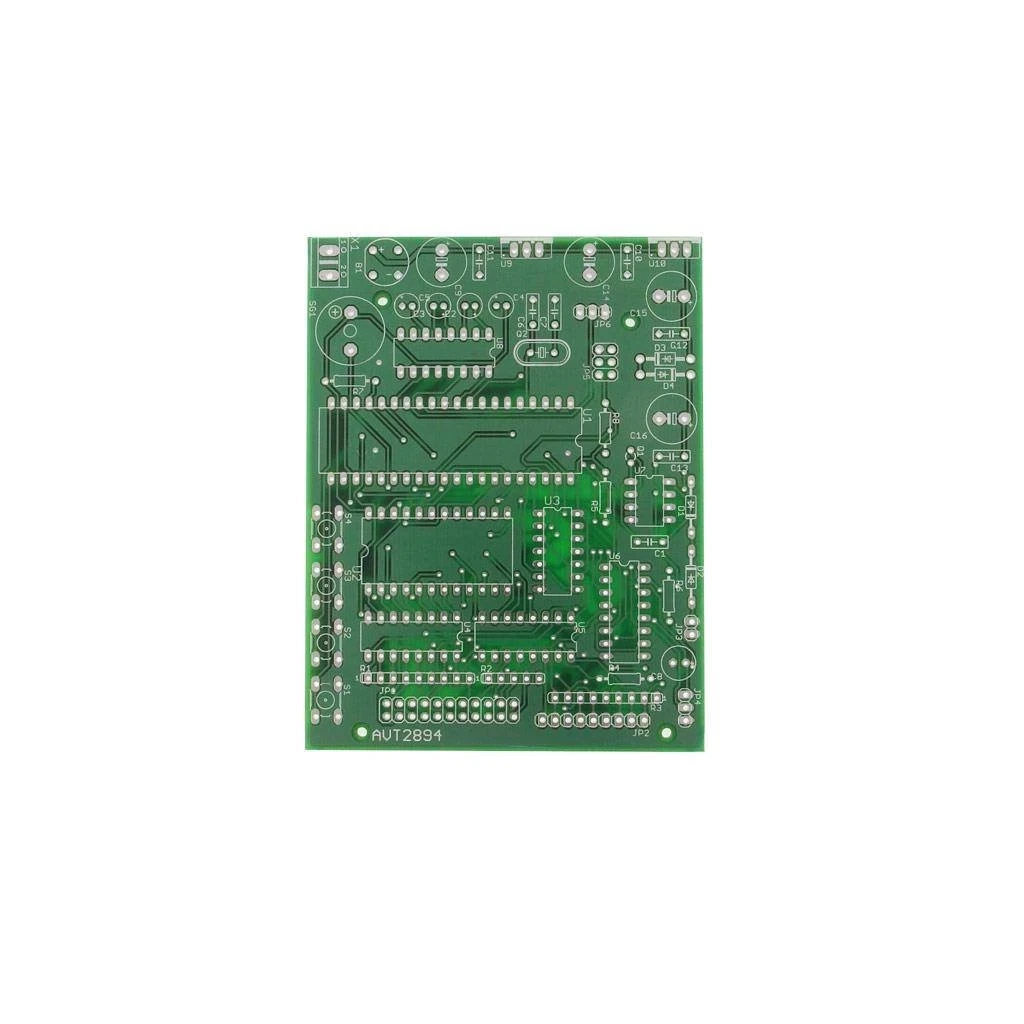

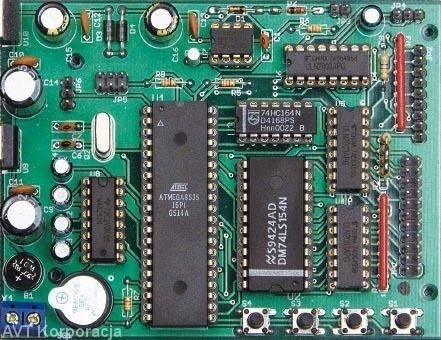

Wersja A – płytka PCB
AVT2894 A zawiera płytkę PCB do projektu zegara-przypominacza VFD. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3: drabinki rezystorowe 8×33 kΩ lub 8 rezystorów 33 kΩ
- R2: drabinka rezystorowa 4×33 kΩ lub 4 rezystory 33 kΩ
- R4: 470 Ω
- R5-R7: 3,3 kΩ…4,7 kΩ
- R8: 220 Ω
- C1, C6, C7: 27 pF, ceramiczne
- C2-C5: 10 µF / 50 V
- C8: 100 µF / 25 V
- C9, C14-C16: 1000 µF / 25 V
- C10-C13: 100 nF, ceramiczne
- B1: mostek prostowniczy 1 A, okrągły
- D1, D2: 1N4148
- D3, D4: 1N4007
- U1: ATmega8535 + podstawka DIP40 precyzyjna
- U2: 74HC154 + podstawka DIP24 szeroka precyzyjna
- U3: 74HC164 + podstawka DIP14 precyzyjna
- U4-U6: ULN2003 + podstawki DIP16 precyzyjne
- U7: PCF8583 + podstawka DIP8 precyzyjna
- U8: MAX232 + podstawka DIP16 precyzyjna
- U9: stabilizator 7815 z radiatorem
- U10: stabilizator 7805 z radiatorem
- JP1: goldpin 2×11
- JP2: goldpin 1×9
- JP3: goldpin 1×2
- JP4, JP6: goldpin 1×3
- JP5: goldpin 2×3
- X1: złącze ARK2
- SG1: brzęczyk piezo z generatorem 5 V
- S1-S4: microswitch
- Q1: rezonator kwarcowy zegarkowy 32,768 kHz
- Q2: rezonator kwarcowy 8 MHz
- Wyświetlacz VFD z 9 kolumnami, np. NEC FIP11F10
- 8 diod LED ze wspólną anodą do sygnalizacji przypomnień
- Odbiornik podczerwieni TFMS5360 lub zgodny odbiornik RC5
- Transformator zasilający co najmniej 18 V / 0,8 A
- Bateria około 3 V do podtrzymania czasu RTC
Notes
Wybrany wyświetlacz VFD powinien mieć 9 kolumn. W prototypie użyto NEC FIP11F10, ale można zastosować inny zgodny wyświetlacz po właściwym podłączeniu segmentów, kolumn i żarzenia.
Stabilizatory 7815 i 7805 trzeba wyposażyć w radiatory. Transformator nie powinien mieć zbyt wysokiego napięcia, ponieważ może to uszkodzić kondensatory oraz stabilizator 7815.
Przy programowaniu ATmega8535 należy zachować ostrożność przy ustawianiu fuse bitów. Błędna konfiguracja może zablokować dalsze programowanie przez złącze ISP.
Uwaga: Układ wymaga poprawnego podłączenia wyświetlacza VFD, zasilania żarzenia, linii anod i segmentów. Przed pierwszym uruchomieniem trzeba sprawdzić napięcia 15 V, 5 V i około 3 V dla żarzenia oraz poprawność połączeń JP1.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To zegar z wyświetlaczem VFD, funkcją budzika i przypomnieniami sygnalizowanymi diodami LED.
Tak. Układ RTC PCF8583 może być podtrzymywany baterią około 3 V podłączoną do złącza JP3.
Menu można obsługiwać przyciskami S1-S4 na płytce albo pilotem RC5. Dostępne są ustawienia zegara, budzika i przypomnień.
Tak. Do złącza JP4 można podłączyć odbiornik podczerwieni TFMS5360, a obsługa odbywa się pilotem w kodzie RC5.
Tak. Złącze JP6 i układ MAX232 umożliwiają synchronizację czasu przez RS232 z prędkością 19200 b/s.
Wyświetlacz powinien mieć 9 kolumn. W prototypie zastosowano NEC FIP11F10, ale możliwe jest użycie innego zgodnego VFD po dopasowaniu połączeń.
Układ wymaga transformatora co najmniej 18 V / 0,8 A. Na płytce powstaje napięcie 15 V dla anod VFD, 5 V dla części cyfrowej i około 3 V dla żarzenia VFD.
Nie. To wersja A, czyli sama płytka PCB. ATmega8535, PCF8583, MAX232, ULN2003, 74HC154, 74HC164, stabilizatory, wyświetlacz VFD, odbiornik RC5, elementy zasilacza, diody LED, złącza i pozostałe podzespoły trzeba dobrać osobno według wykazu.
