Zegar odliczający LED 56 mm - PCB i mikroprocesor do projektu AVT 5622
- Odlicza czas w dół do zera na dużym 6-cyfrowym wyświetlaczu LED, zapamiętuje 5 nastaw i obsługuje pilota IR. Wersja A+ zawiera PCB oraz zaprogramowany mikrokontroler.
Zegar odliczający LED 56 mm – licznik czasu w dół AVT5622
Układ odlicza czas od zadanej wartości do zera i pokazuje wynik na dużym, 6-cyfrowym wyświetlaczu LED.
Duży zegar do odliczania pozostałego czasu
AVT5622 pozwala zbudować czytelny zegar odliczający w dół, przydatny tam, gdzie trzeba pokazać czas pozostały do końca wydarzenia, pracy, zajęć, promocji albo innego zaplanowanego momentu. Duże cyfry LED o wysokości 56 mm są dobrze widoczne z większej odległości.
Urządzenie zapamiętuje pięć wartości początkowych czasu, pozwala szybko je wybierać i uruchamiać odliczanie lokalną klawiaturą albo opcjonalnie pilotem na podczerwień. Zakończenie odliczania jest sygnalizowane miganiem wyświetlacza oraz krótkim sygnałem dźwiękowym.
Karta techniczna
AVT5622
Zegar odliczający w dół z mikrokontrolerem ATmega16, dużym 6-cyfrowym wyświetlaczem LED, pamięcią pięciu nastaw czasu, lokalną klawiaturą, odbiornikiem podczerwieni i wyjściem do sygnalizatora dźwiękowego.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | zegar odliczający w dół |
| Funkcja podstawowa | odmierzanie czasu od zadanej wartości do zera |
| Zakres ustawiania czasu | 99 dni 23 godziny 59 minut 59 sekund…1 sekunda |
| Krok odliczania | 1 sekunda |
| Liczba zapamiętanych nastaw | 5 wartości początkowych czasu, P1…P5 |
| Pamięć nastaw | EEPROM, zapis po około 3 sekundach od zakończenia edycji |
| Zachowanie po włączeniu zasilania | automatyczne wczytanie ostatnio wybranej wartości początkowej i rozpoczęcie odliczania od początku |
| Kontynuacja po zaniku zasilania | brak kontynuacji odliczania po odłączeniu zasilania |
| Wyświetlacz | 6-cyfrowy wyświetlacz LED |
| Wysokość cyfr | 56 mm |
| Prezentacja czasu poniżej doby | godziny, minuty i sekundy z migającymi dwukropkami |
| Prezentacja czasu powyżej doby | dni, godziny i minuty; sekundy są pomijane |
| Sygnalizacja pracy | miganie dwukropków podczas trwającego odliczania |
| Sygnalizacja końca odliczania | kilkukrotne mignięcie wyświetlacza i krótki sygnał dźwiękowy |
| Wyjście sygnalizatora | złącze SIR, sygnalizator 12 V do 0,4 A albo przekaźnik |
| Sterowanie lokalne | 4-przyciskowa klawiatura: UP, DN, EN, ST |
| Złącza przycisków zewnętrznych | równoległe złącza do podłączenia przycisków poza płytką |
| Sterowanie IR | opcjonalne sterowanie pilotem na podczerwień po procedurze uczenia |
| Obsługiwane funkcje pilota | wybór nastawy UP oraz start/stop ST |
| Odbiornik podczerwieni | TSOP4836 |
| Przykładowy standard pilota | RC5; nie każdy nowoczesny pilot SmartTV musi współpracować |
| Mikrokontroler | ATmega16, zaprogramowany w wersji A+ |
| Taktowanie | generator 10 MHz |
| Sterowanie wyświetlaczami | multipleksowe, ULN2803 dla katod i UDN2983 dla anod |
| Tranzystor wyjścia SIR | IRF540 |
| Stabilizator logiki | 7805 |
| Zabezpieczenie zasilania | dioda 1N4007 |
| Zasilanie | 12 V DC / minimum 500 mA |
| Wtyk zasilacza | 2,1 / 5,5 mm |
| Złącze programowania | opcjonalne ISP typu KANDA, nie jest wymagane do użytkowania wersji A+ |
| Montaż | dwustronna płytka, wyświetlacze montowane po kontroli elektroniki |
| Wymiary płytki PCB | 307×71 mm |

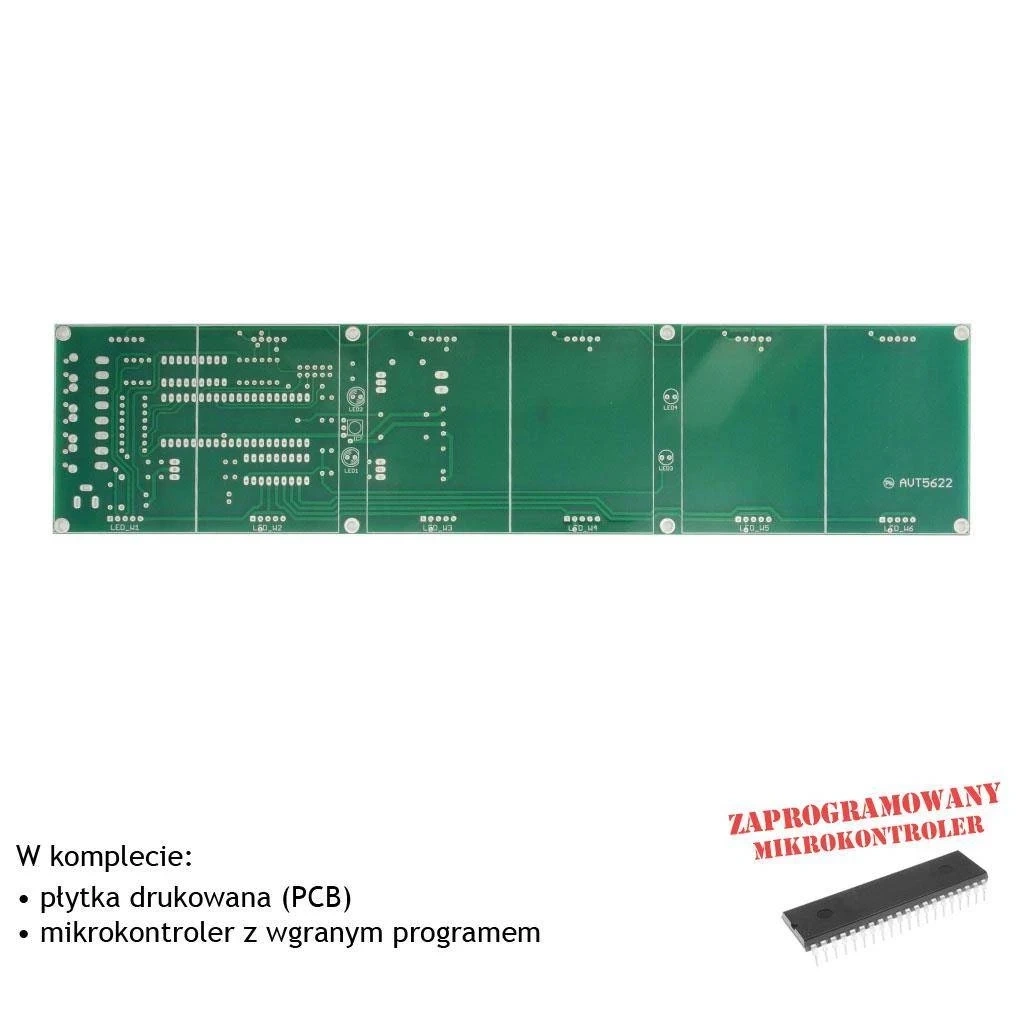

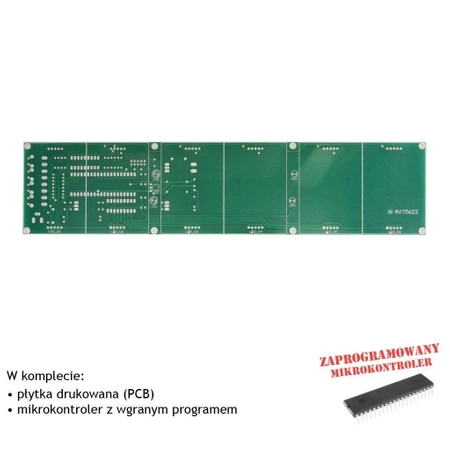

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT5622 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega16 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R4, R6-R11: 10 kΩ
- R5, R12-R19: 100 Ω
- R20, R21: 1 kΩ
- FR1: 0 Ω
- C1: 1000 µF
- C5, C7: 220 µF
- C2-C4, C6, C8-C11: 100 nF
- D1, D3: 1N4007
- D2: dioda Zenera 5,1 V
- T1: IRF540
- IC1: 7805
- IC2: zwora
- IC3: generator 10 MHz
- IC4: ATmega16, zaprogramowany
- IC5: ULN2803
- IC6: UDN2983 lub odpowiednik
- IC7: TSOP4836
- LED_W1-LED_W6: wyświetlacze LED typu AS23011
- LED1-LED4: diody LED 5 mm
- UP, DN, EN, ST, SIR: złącza DG301-5.0/2
- S1-S4: przyciski microswitch kątowe
- ZAS: gniazdo zasilania 2,1 / 5,5 mm
- ISP: nie montować
- 2 zwory montażowe
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega16 do podstawowego uruchomienia zegara.
Montaż warto wykonać w dwóch etapach. Najpierw należy zamontować elektronikę bez wyświetlaczy, sprawdzić poprawność lutowania i napięcia zasilania, a dopiero później wlutować duże wyświetlacze LED.
Złącze SIR może sterować sygnalizatorem 12 V o poborze do 0,4 A albo przekaźnikiem. Przy sterowaniu zewnętrznym urządzeniem trzeba dobrać przekaźnik i okablowanie do rodzaju oraz mocy obciążenia.
Uwaga: Wyświetlacze zasłaniają znaczną część strony lutowania, dlatego przed ich montażem trzeba dokładnie skontrolować płytkę. Wystające końcówki elementów po stronie wyświetlaczy należy przyciąć możliwie nisko, aby zapewnić równe ułożenie modułów LED.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega16. Pozostałe elementy trzeba skompletować osobno.
To zegar odliczający w dół od ustawionej wartości do zera. Może pokazywać czas pozostały do końca pracy, zajęć, wydarzenia, promocji albo innego zaplanowanego momentu.
Maksymalna nastawa wynosi 99 dni, 23 godziny, 59 minut i 59 sekund. Minimalna nastawa to 1 sekunda.
Gdy pozostały czas nie przekracza doby, wyświetlane są godziny, minuty i sekundy. Gdy do końca zostało więcej niż doba, wyświetlane są dni, godziny i minuty.
Tak. Urządzenie zapamiętuje pięć wartości początkowych oznaczonych P1…P5. Można je szybko wybierać przyciskami i uruchamiać odliczanie.
Tak. Po procedurze uczenia można przypisać pilotowi IR funkcję wyboru nastawy oraz startu lub zatrzymania odliczania. Zmiana zapisanych wartości wymaga dostępu do lokalnej klawiatury.
Wyświetlacz kilkukrotnie miga, a podłączony sygnalizator dźwiękowy może wydać krótki sygnał. Po kilku sekundach zegar wraca do wartości początkowej, ale pozostaje zatrzymany.
Nie. Urządzenie zapamiętuje nastawy początkowe, ale nie kontynuuje odliczania po odłączeniu zasilania. Po ponownym włączeniu rozpoczyna odliczanie od początku ostatnio wybranej nastawy.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Wyświetlacze LED, sterowniki ULN2803 i UDN2983, generator 10 MHz, odbiornik IR, tranzystor, złącza, przyciski, diody LED, elementy bierne i pozostałe podzespoły trzeba dobrać osobno według wykazu.
