Zegar LED 55 mm ustawiany przez GPS - PCB i mikroprocesor do projektu AVT 5522/2
- Wyświetla czas, datę i temperaturę na dużych cyfrach LED 55 mm, z opcjonalną synchronizacją czasu z GPS. Wersja A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler.
Zegar LED 55 mm ustawiany przez GPS – duży zegar cyfrowy AVT5522/2
Układ wyświetla godzinę na dużych cyfrach LED 55 mm i może synchronizować czas z zewnętrznym odbiornikiem GPS.
Duży zegar LED do sal, holi i przestrzeni publicznych
AVT5522/2 pozwala zbudować czytelny zegar cyfrowy z wyświetlaczem LED o wysokości cyfr 55 mm. Tak duże wskazanie dobrze sprawdza się w poczekalniach, szkołach, warsztatach, biurach, salach produkcyjnych i na budynkach użyteczności publicznej.
Zegar może synchronizować czas z zewnętrznego odbiornika GPS, a pomiędzy synchronizacjami korzysta z układu RTC. Obsługuje wyświetlanie godziny, daty i temperatury, automatycznie zmienia czas letni i zimowy oraz pozwala na ręczne ustawienie czasu przyciskami.
Karta techniczna
AVT5522/2
Zegar LED z dużym wyświetlaczem 55 mm, mikrokontrolerem ATmega8, układem RTC MCP7940, automatyczną zmianą czasu letniego i zimowego oraz wejściem do współpracy z odbiornikiem GPS.
| Wersja | A+ – płytki PCB + zaprogramowany mikrokontroler |
| Typ projektu | zegar LED z synchronizacją GPS |
| Wysokość cyfr | 55 mm |
| Wyświetlane informacje | godzina, minuty, sekundy, data i opcjonalnie temperatura |
| Synchronizacja czasu | zewnętrzny odbiornik GPS, ramka RMC |
| Tryb bez GPS | praca jako zwykły zegar z ręcznym ustawianiem czasu |
| Automatyczna synchronizacja | po włączeniu zasilania oraz cyklicznie co 3 godziny |
| Synchronizacja na żądanie | dłuższe przytrzymanie przycisku S2 |
| Ręczne ustawianie | dłuższe przytrzymanie przycisku S1, ustawianie daty i czasu przyciskami S1/S2 |
| Zmiana czasu letniego/zimowego | automatyczna |
| Mikrokontroler | ATmega8, zaprogramowany w wersji A+ |
| Zegar RTC | MCP7940, sygnał 1 Hz na wyjściu MFP |
| Podtrzymanie zegara | bateryjne podtrzymanie pamięci RTC |
| Czujnik temperatury | DS18B20, podłączany do złącza TERM |
| Odbiornik GPS | zewnętrzny moduł, podłączany do złącza SIG; należy dokupić oddzielnie |
| Podłączenie GPS | V – +5 V, G – GND, S – sygnał |
| Sygnalizacja synchronizacji | różna długość migania dwukropka zależnie od odebrania poprawnej ramki GPS |
| Regulacja jasności | automatyczna regulacja intensywności świecenia według oświetlenia otoczenia |
| Element pomiaru oświetlenia | fotorezystor |
| Sterowanie wyświetlaczem | drivery dodatniej i ujemnej szyny zasilania wyświetlaczy |
| Stabilizator logiki | 7805 |
| Zasilanie | 12 V DC / 0,2 A |
| Montaż płytek | płytka wyświetlacza połączona z płytką sterownika przez złącze goldpin i tulejki gwintowane |
| Wymiary płytek PCB | płytka wyświetlacza 306×70 mm, płytka sterownika 101×67 mm |

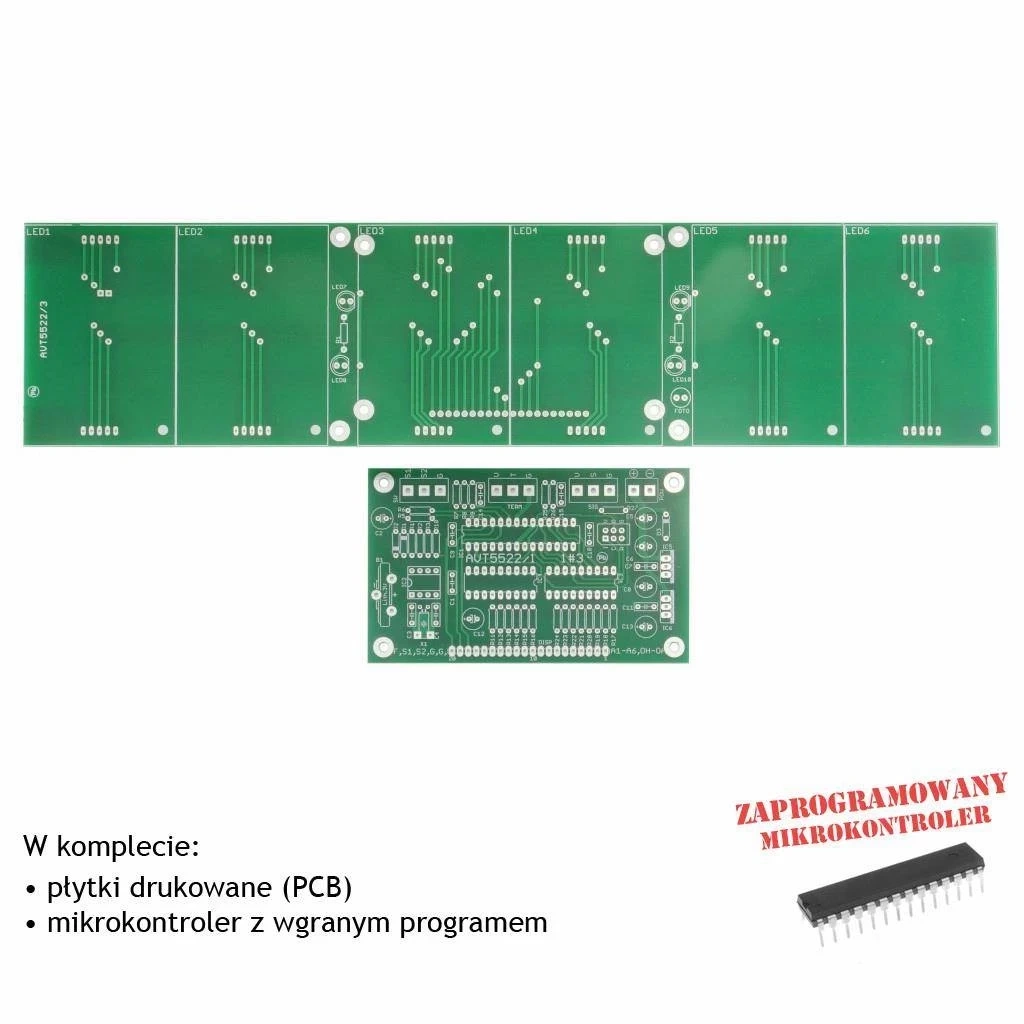

Wersja A+ – płytki PCB i zaprogramowany mikrokontroler
AVT5522/2 A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- ATmega8, zaprogramowany
- Układ RTC MCP7940
- Rezonator kwarcowy zegarka 32,768 kHz
- Stabilizator 7805
- Drivery wyświetlacza LED dla dodatniej i ujemnej szyny zasilania
- Wyświetlacze LED 7-segmentowe o wysokości cyfry 55 mm
- Fotorezystor do automatycznej regulacji jasności
- Czujnik temperatury DS18B20, opcjonalnie do funkcji pomiaru temperatury
- Zewnętrzny odbiornik GPS, opcjonalnie do synchronizacji czasu
- Przyciski S1 i S2 do obsługi zegara
- Złącze TERM do czujnika temperatury
- Złącze SIG do odbiornika GPS
- Złącze zasilania 12 V DC
- Listwa goldpin do połączenia płytki sterownika i płytki wyświetlacza
- Tulejki gwintowane i śruby do mechanicznego połączenia płytek
- Rezystory, kondensatory, diody, elementy podtrzymania RTC i pozostałe elementy montażowe według dokumentacji projektu
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATmega8 do podstawowego uruchomienia zegara.
Odbiornik GPS nie jest elementem płytki zegara i trzeba go dobrać osobno. Do złącza SIG należy doprowadzić zasilanie +5 V, masę i sygnał z odbiornika GPS.
Przy montażu dwóch płytek warto najpierw poprawnie ustawić listwę goldpin i tulejki dystansowe, a dopiero potem lutować połączenia mechaniczne. Wersja z dużymi wyświetlaczami 55 mm wymaga stabilnego zasilacza 12 V DC.
Uwaga: Zegar jest zasilany z 12 V DC. Należy zachować poprawną polaryzację zasilania, prawidłowo podłączyć odbiornik GPS i czujnik DS18B20 oraz nie zwierać linii sygnałowych z zasilaniem. Przy montażu w miejscu publicznym obudowa powinna zabezpieczać elektronikę przed przypadkowym dotknięciem i wilgocią.
Najczęściej zadawane pytania
Wersja A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATmega8. Pozostałe elementy trzeba skompletować osobno.
Projekt obejmuje dwie płytki PCB: płytkę wyświetlacza 306×70 mm oraz płytkę sterownika 101×67 mm.
Nie. Zegar jest przystosowany do pracy z odbiornikiem GPS, ale może też działać jako zwykły zegar ustawiany ręcznie. Odbiornik GPS trzeba dokupić osobno, jeśli ma być używana automatyczna synchronizacja czasu.
Zegar może wyświetlać datę oraz temperaturę z dołączonego czujnika DS18B20. Po odłączeniu czujnika temperatura nie jest wyświetlana.
Po włączeniu zasilania i cyklicznie co 3 godziny zegar oczekuje na poprawną ramkę RMC z odbiornika GPS. Po jej odebraniu aktualizuje wskazanie czasu i układ RTC.
Tak. Jasność wyświetlacza jest dopasowywana do oświetlenia otoczenia na podstawie sygnału z fotorezystora.
Nie. To wersja A+, czyli płytki PCB i zaprogramowany mikrokontroler. Wyświetlacze LED, układ RTC, stabilizatory, drivery, fotorezystor, czujnik DS18B20, odbiornik GPS, złącza, tulejki, elementy bierne i pozostałe podzespoły trzeba dobrać osobno według dokumentacji projektu.
