Zdalny włącznik 230 V sterowany pilotem IR - zlutowany KIT AVT 1840
- Zdalne włączanie i wyłączanie odbiornika 230 V pilotem IR albo lokalnym przyciskiem. AVT1840 C to zlutowany układ wymagający nauki pilota, bezpiecznej obudowy i montażu przez osobę z kwalifikacjami.
Zdalny włącznik 230 V na pilota IR - zlutowany AVT1840
Zlutowany włącznik 230 V do integracji z odbiornikiem, pilotem IR i bezpieczną obudową.
Zlutowany włącznik sieciowy sterowany pilotem IR
AVT1840 C to zlutowany włącznik 230 V, który pozwala sterować odbiornikiem za pomocą pilota na podczerwień albo lokalnego przycisku S1. Układ uczy się kodów pilota, a procedura programowania umożliwia zapisanie jednej komendy przełączającej lub dwóch osobnych komend ON/OFF.
Po zaprogramowaniu można wybrać stan przekaźnika po dołączeniu zasilania. Wersja C wymaga podłączenia sieci 230 VAC, odbiornika, pilota IR, bezpiecznej obudowy oraz zachowania zasad bezpieczeństwa. To zlutowany układ do montażu w urządzeniu, a nie gotowy włącznik instalacyjny z przewodami i obudową.
Karta techniczna
AVT1840
Zlutowany włącznik 230 V sterowany pilotem IR z procedurą nauki kodów, przyciskiem lokalnym i wyjściem przekaźnikowym.
| Kod projektu | AVT1840 |
| Wersja | C – zlutowany układ |
| Funkcja | zdalne i ręczne załączanie odbiornika 230 V |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Wyjście | przekaźnik 12 V DC, styki 8 A / 230 VAC |
| Sterowanie IR | nauka kodów pilota, komenda przełączająca lub osobne ON/OFF |
| Sterowanie lokalne | przycisk S1 |
| Mikrokontroler | ATtiny45, zaprogramowany do projektu |
| Odbiornik IR | TSOP4836, nośna 36 kHz |
| Sygnalizacja | LED1: stan przekaźnika, praca układu, odbiór komendy i tryb programowania |

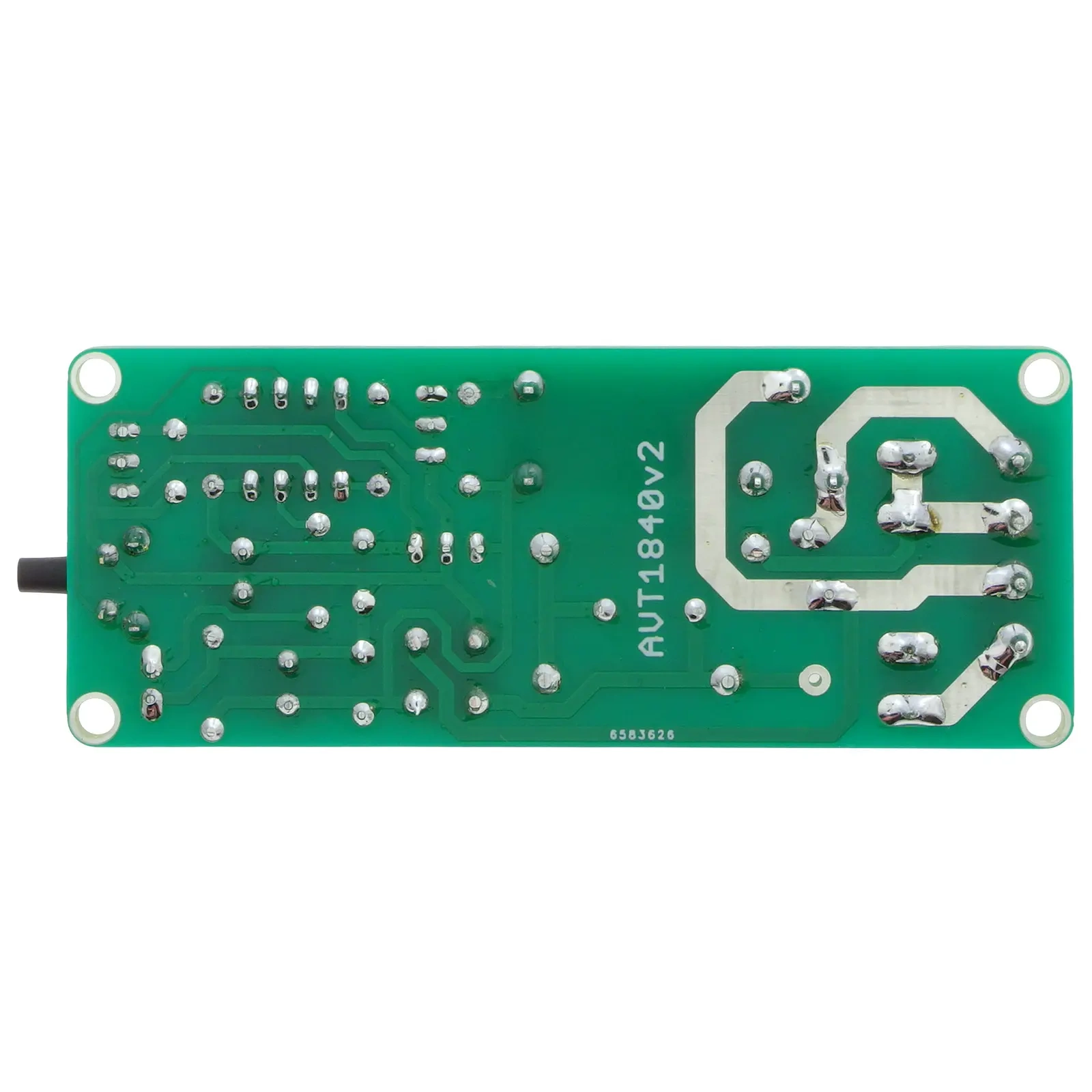

| Płytka PCB | 85×33 mm |
Wersja

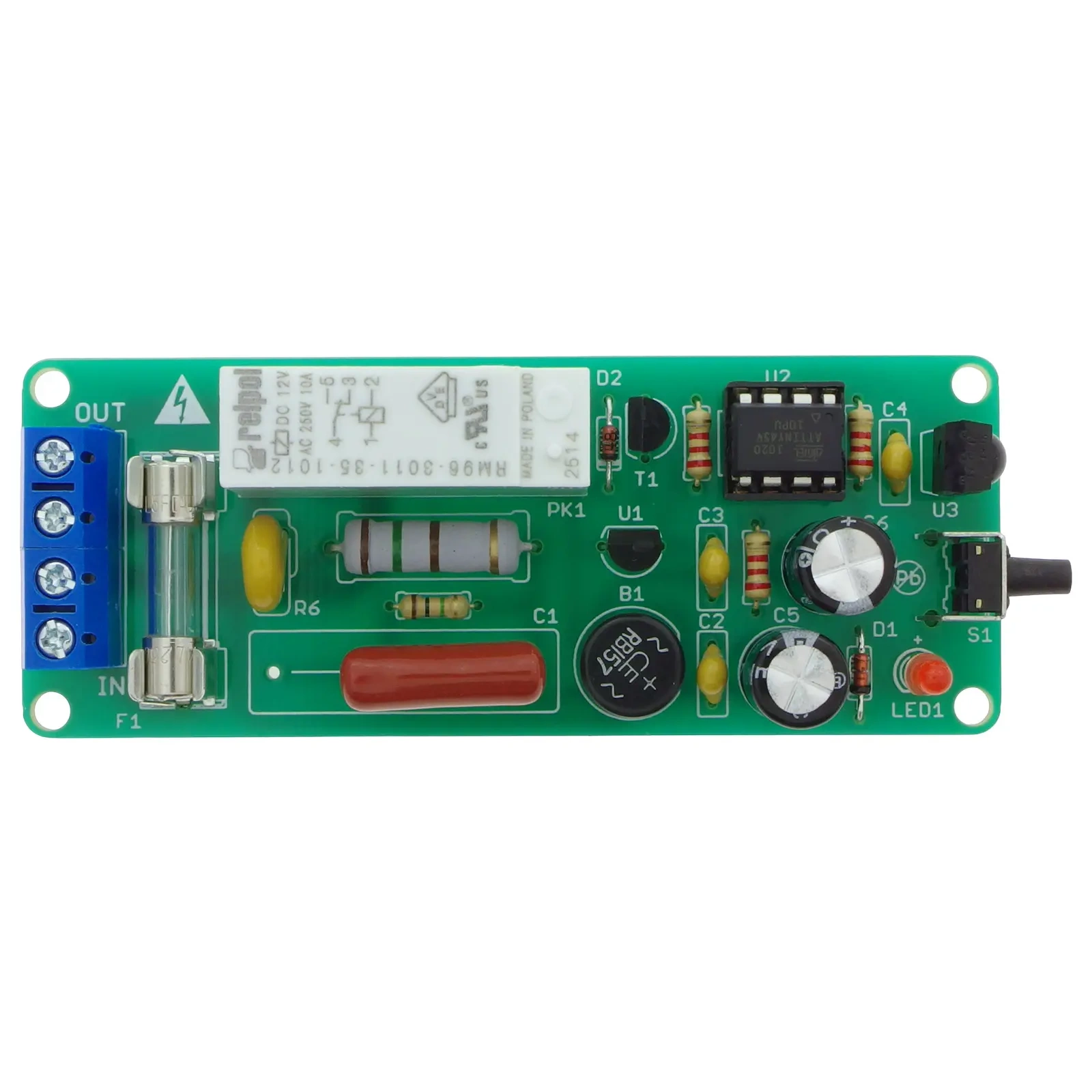

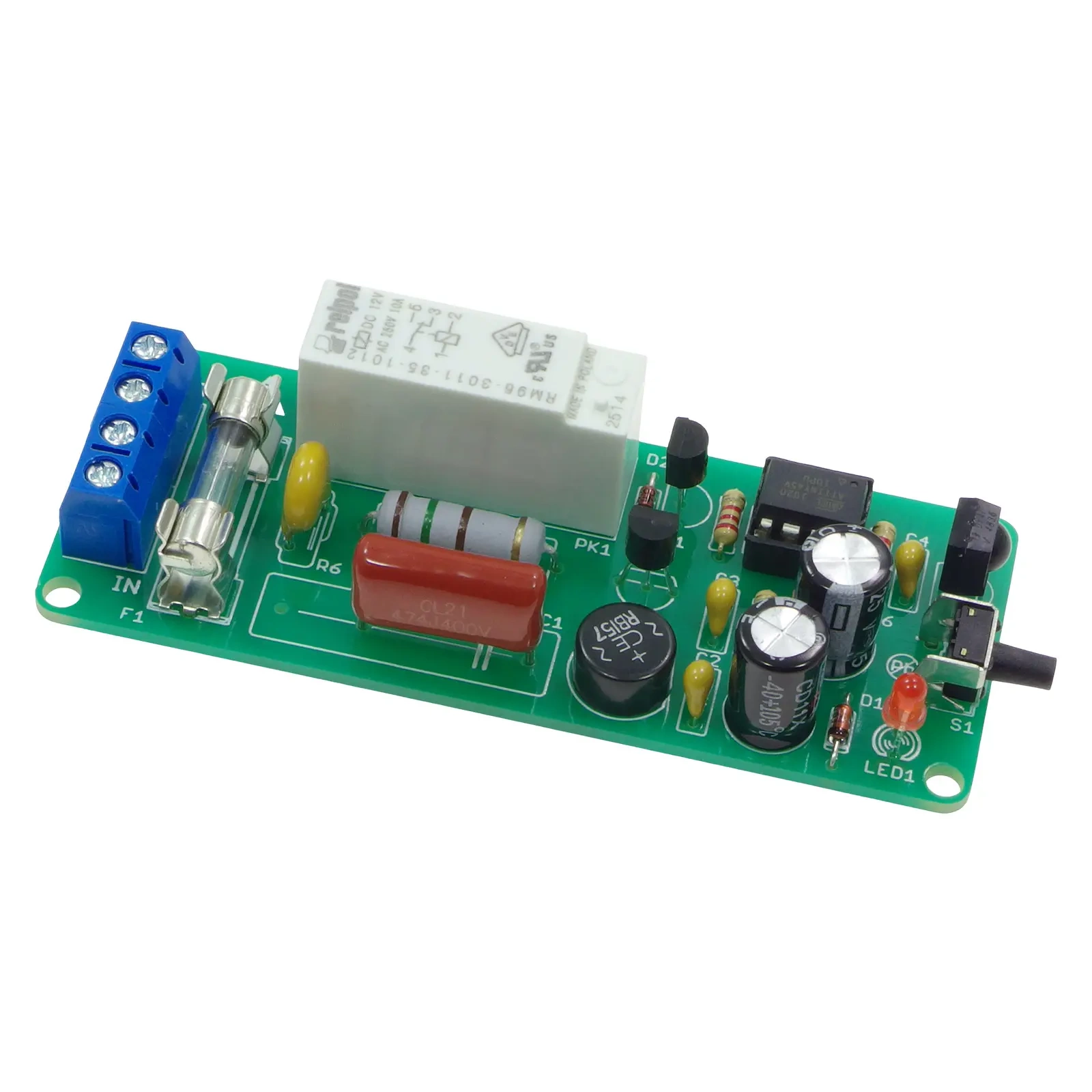

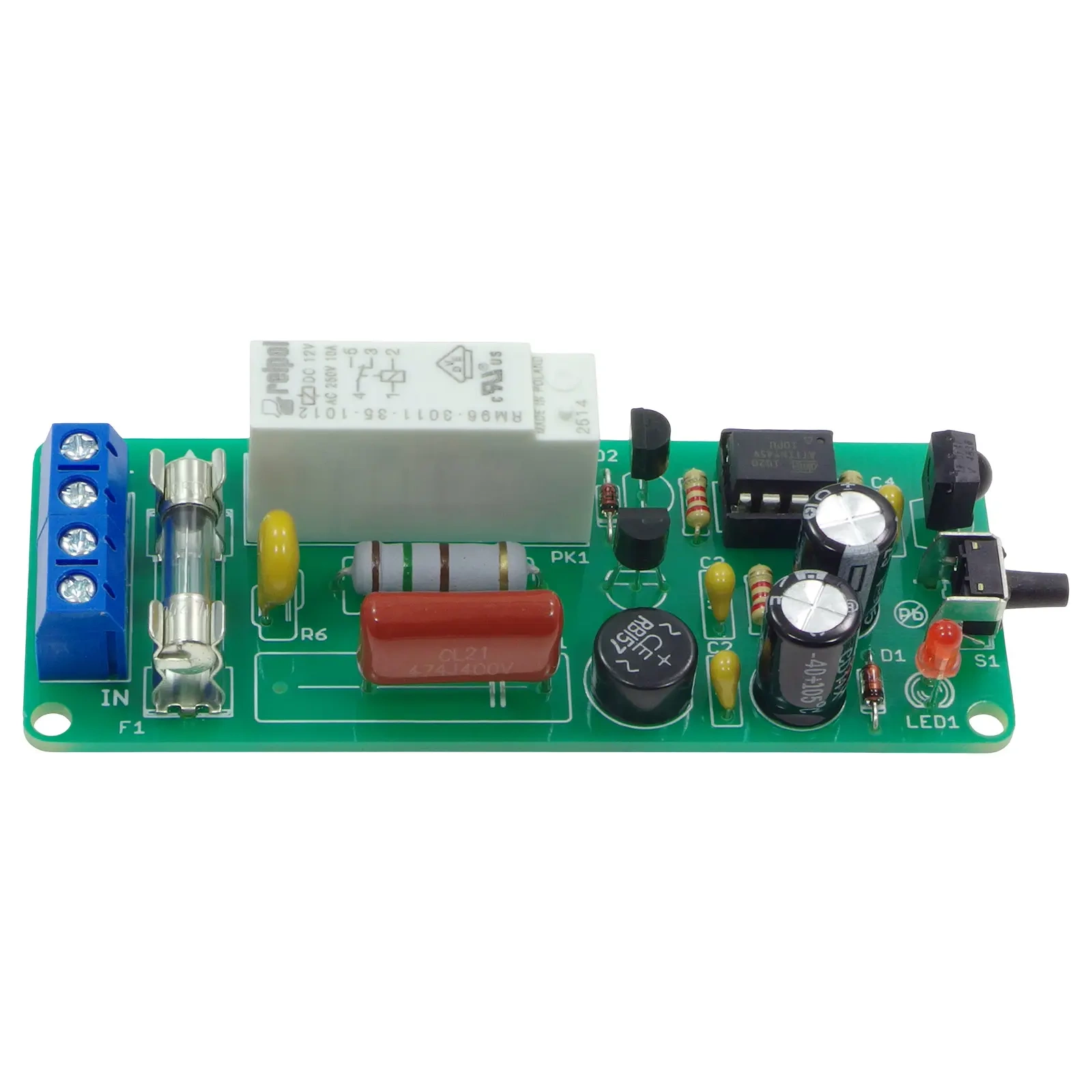

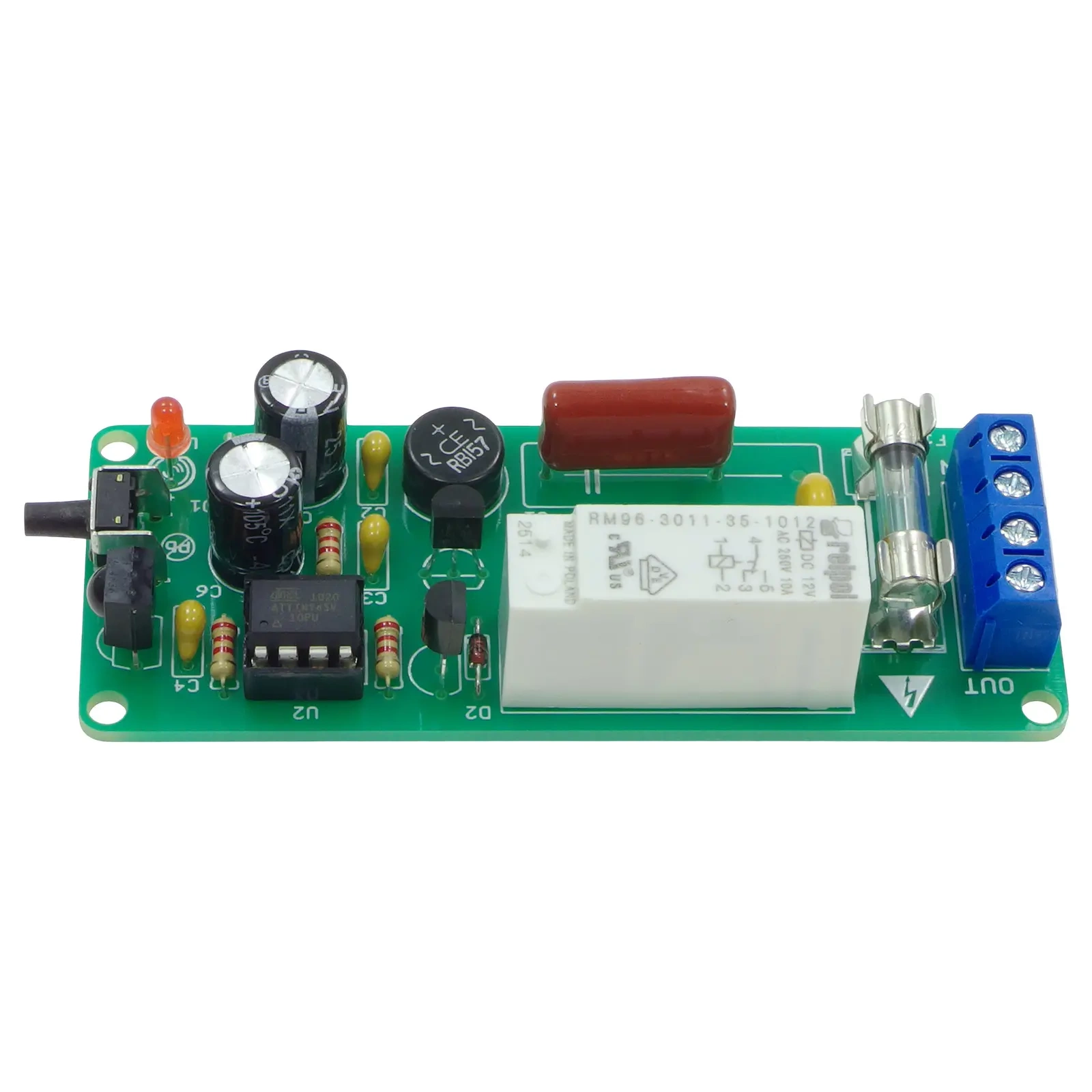

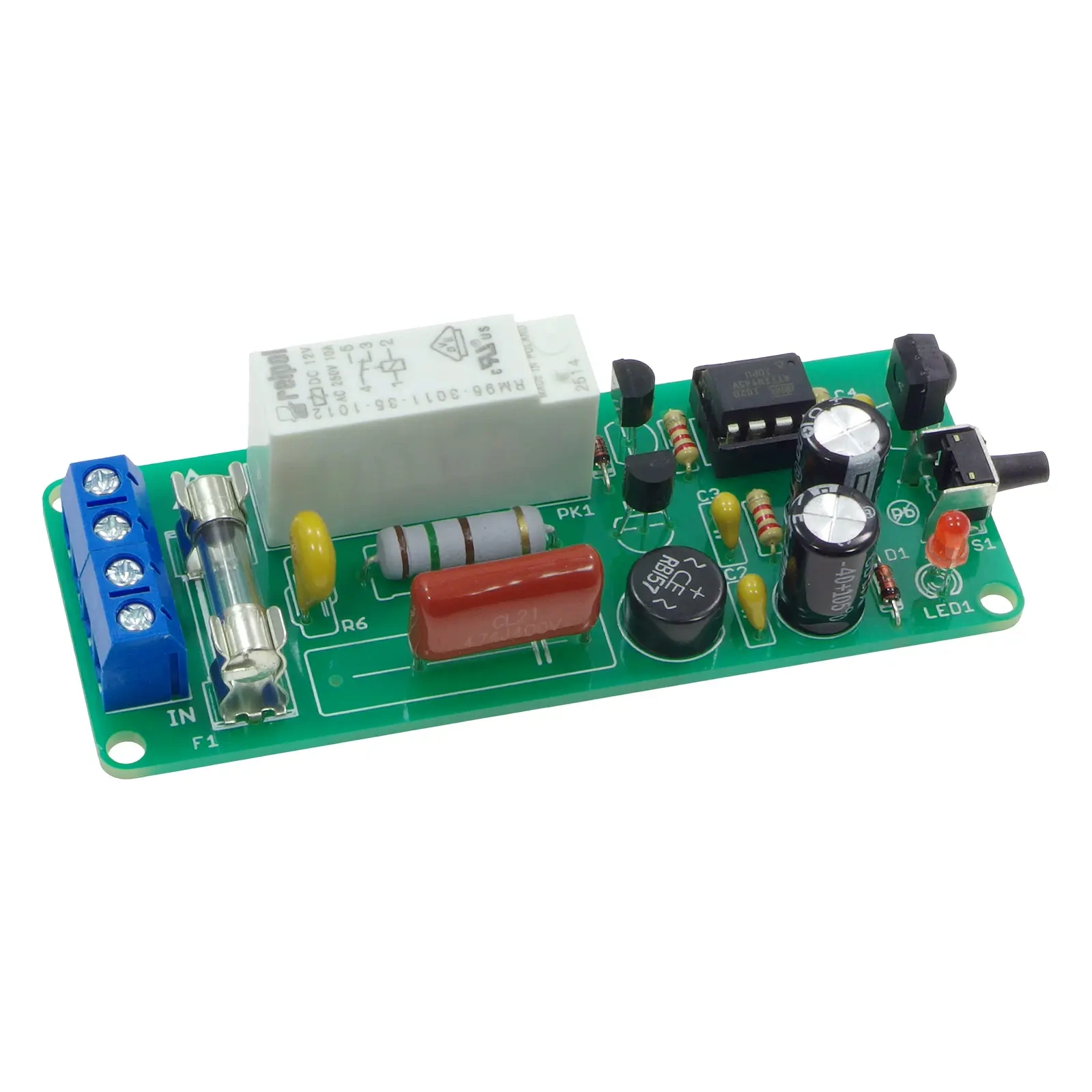

AVT1840 C – zlutowany układ. Wersja zawiera zmontowany włącznik 230 V z zaprogramowanym ATtiny45, odbiornikiem TSOP4836, przekaźnikiem 12 V DC, stabilizatorem 78L05, mostkiem prostowniczym, bezpiecznikiem 8 A, elementami zasilacza beztransformatorowego, przyciskiem, diodą LED i złączami. Układ wymaga nauki kodów pilota, obudowy i bezpiecznego podłączenia odbiornika.
Notes
Procedura nauki kodów uruchamia się przez przytrzymanie przycisku S1 przez około 5 sekund. Układ wymaga podania i potwierdzenia komendy z pilota.
Można zapisać jedną komendę do naprzemiennego włączania i wyłączania przekaźnika albo dwie osobne komendy: jedną do włączenia i drugą do wyłączenia.
Przed opuszczeniem trybu programowania można ustawić stan przekaźnika po dołączeniu zasilania: załączony albo wyłączony.
Zlutowany układ nie jest gotowym urządzeniem instalacyjnym. Do pracy wymaga bezpiecznej obudowy, przewodów, właściwego podłączenia IN/OUT, bezpiecznika i zachowania odstępów izolacyjnych.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1840 C to zlutowany włącznik 230 V sterowany pilotem IR. Zawiera zaprogramowany ATtiny45, odbiornik TSOP4836, przekaźnik, zasilacz beztransformatorowy, bezpiecznik, przycisk, LED i złącza IN/OUT.
Nie. To zlutowany układ do integracji. Wymaga obudowy, przewodów, bezpiecznego podłączenia 230 V i uruchomienia przez osobę z kwalifikacjami.
Tak. Krótkie naciśnięcie S1 pozwala lokalnie zmienić stan przekaźnika bez użycia pilota.
Nie. Zasilacz jest beztransformatorowy i nie zapewnia separacji od sieci energetycznej, dlatego montaż oraz uruchamianie wymagają kwalifikacji.
Przekaźnik ma styki 8 A / 230 VAC. Przy większych obciążeniach trzeba uwzględnić obciążalność styków, ścieżek PCB, przewodów, zacisków, bezpiecznika i obudowy.
