Zdalny włącznik 230 V sterowany pilotem IR- PCB i mikroprocesor do projektu AVT 1840
- Włącznik 230 V pozwala zdalnie przełączać odbiornik pilotem IR i ręcznie przyciskiem S1. Wersja A+ zawiera PCB i zaprogramowany ATtiny45; pozostałe elementy kompletujesz osobno.
Zdalny włącznik 230 V na pilota IR - płytka PCB i zaprogramowany mikrokontroler do AVT1840
Płytka PCB i zaprogramowany ATtiny45 do wykonania włącznika sieciowego sterowanego pilotem na podczerwień.
Sterowanie odbiornikiem 230 V pilotem IR
AVT1840 to zdalnie sterowany włącznik 230 V, który pozwala załączać i wyłączać odbiornik energii elektrycznej za pomocą pilota na podczerwień. Układ może współpracować z różnymi obciążeniami, takimi jak żarówki, świetlówki, LED i inne odbiorniki mieszczące się w parametrach przekaźnika.
Włącznik uczy się kodów pilota. Można zaprogramować jeden przycisk do naprzemiennego przełączania przekaźnika albo osobne komendy do włączenia i wyłączenia. Przycisk S1 pozwala także ręcznie zmieniać stan przekaźnika oraz uruchomić procedurę nauki kodów. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny45 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1840
Włącznik 230 V sterowany pilotem IR z procedurą nauki kodów, przyciskiem lokalnym i wyjściem przekaźnikowym.
| Kod projektu | AVT1840 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | zdalne i ręczne załączanie odbiornika 230 V |
| Zasilanie | 230 VAC, zasilacz beztransformatorowy |
| Wyjście | przekaźnik 12 V DC, styki 8 A / 230 VAC |
| Sterowanie IR | nauka kodów pilota, komenda przełączająca lub osobne ON/OFF |
| Sterowanie lokalne | przycisk S1 |
| Mikrokontroler | ATtiny45, zaprogramowany do projektu |
| Odbiornik IR | TSOP4836, nośna 36 kHz |
| Sygnalizacja | LED1: stan przekaźnika, praca układu, odbiór komendy i tryb programowania |
| Płytka PCB | 85×33 mm |
Wersja

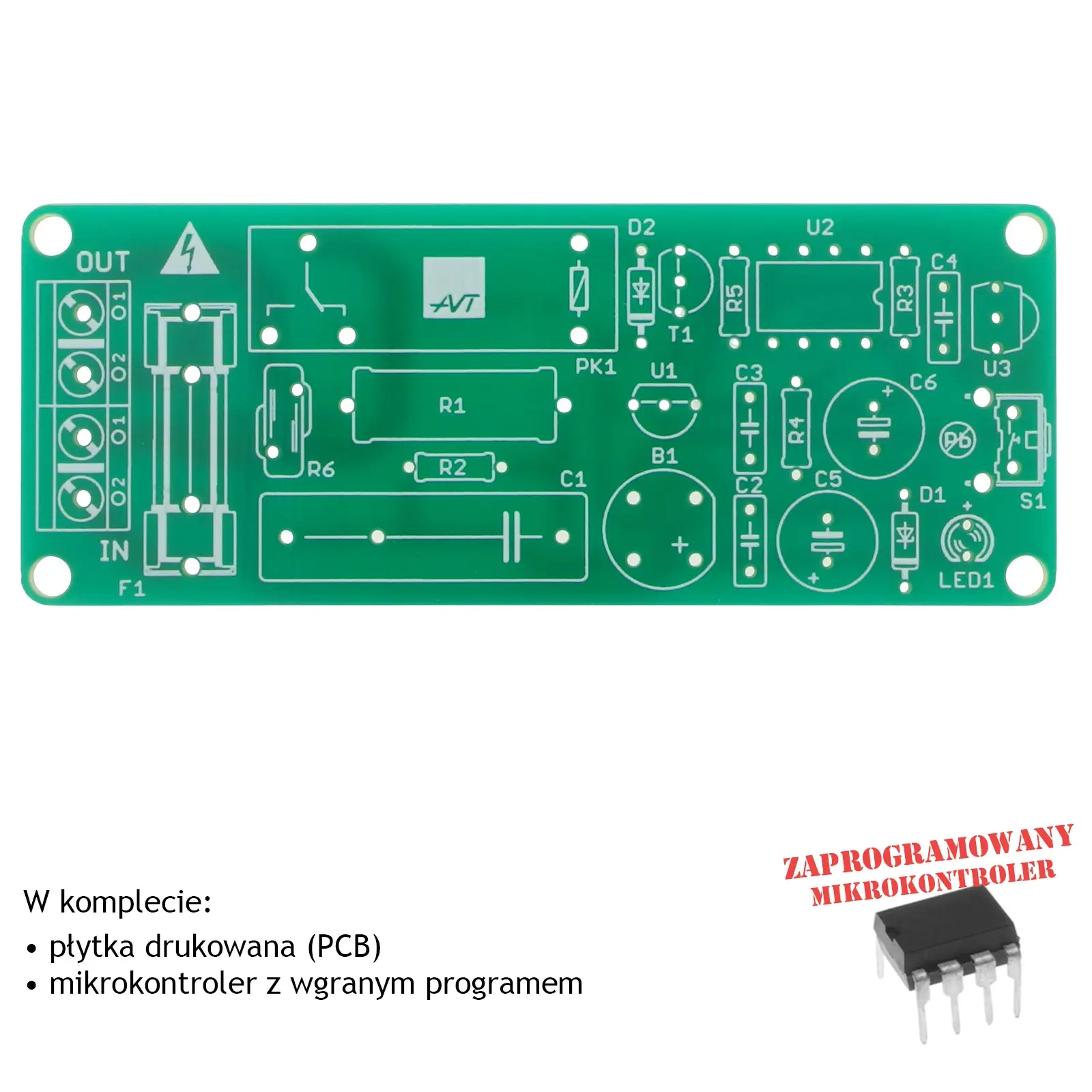

AVT1840 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny45 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1: 150 Ω / 3 W
- R2: 1 MΩ
- R3–R5: 2,2 kΩ
- R6: warystor 7N391
- C1: 470 nF / 400 V
- C2–C4: 100 nF
- C5, C6: 470 µF
- D1: dioda Zenera 12 V / 0,4 W
- D2: 1N4148
- B1: mostek prostowniczy
- T1: BC547 lub podobny
- U1: 78L05
- U3: TSOP4836
- PK1: przekaźnik 12 V DC
- F1: bezpiecznik 8 A
- LED1: dioda LED 3 mm
- S1: mikroswitch kątowy
- IN, OUT: 2× ARK2/500
Notes
Procedura nauki kodów uruchamia się przez przytrzymanie przycisku S1 przez około 5 sekund. Układ wymaga podania i potwierdzenia komendy z pilota.
Można zapisać jedną komendę do naprzemiennego włączania i wyłączania przekaźnika albo dwie osobne komendy: jedną do włączenia i drugą do wyłączenia.
Przed opuszczeniem trybu programowania można ustawić stan przekaźnika po dołączeniu zasilania: załączony albo wyłączony.
Odbiornik TSOP4836 jest przeznaczony do nośnej 36 kHz i może poprawnie odbierać także część pilotów 38 kHz; w razie potrzeby można zastosować odbiornik o innej częstotliwości.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1840 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny45 przygotowany do projektu. Pozostałe elementy, w tym przekaźnik, odbiornik IR, elementy zasilacza beztransformatorowego, bezpiecznik, złącza i elementy bierne, trzeba skompletować osobno.
Układ współpracuje z prawie każdym pilotem IR, o ile długości impulsów i przerw mieszczą się w obsługiwanym zakresie, kod nie przekracza 32 impulsów i 32 przerw, a częstotliwość nośna pasuje do odbiornika IR.
Tak. Krótkie naciśnięcie S1 pozwala lokalnie zmienić stan przekaźnika bez użycia pilota.
Nie. Zasilacz jest beztransformatorowy i nie zapewnia separacji od sieci energetycznej, dlatego montaż oraz uruchamianie wymagają kwalifikacji.
Przekaźnik ma styki 8 A / 230 VAC. Przy większych obciążeniach trzeba uwzględnić obciążalność styków, ścieżek PCB, przewodów, zacisków, bezpiecznika i obudowy.
