Zasilacz warsztatowy regulowany 1,25–20V z woltomierzem - zlutowany KIT AVT 3172
- Regulowany zasilacz warsztatowy pozwala precyzyjnie ustawić napięcie i kontrolować je na woltomierzu LED. AVT3172 C to zlutowany układ do podłączenia źródła AC lub DC, montażu w obudowie Z76 i użycia jako przystawka warsztatowa.
Regulowany zasilacz warsztatowy z woltomierzem - zlutowany AVT3172
Zlutowany układ przystawki warsztatowej z LM317, regulacją napięcia, woltomierzem LED i wygodnymi wyjściami.
Zlutowany moduł regulowanego zasilacza warsztatowego

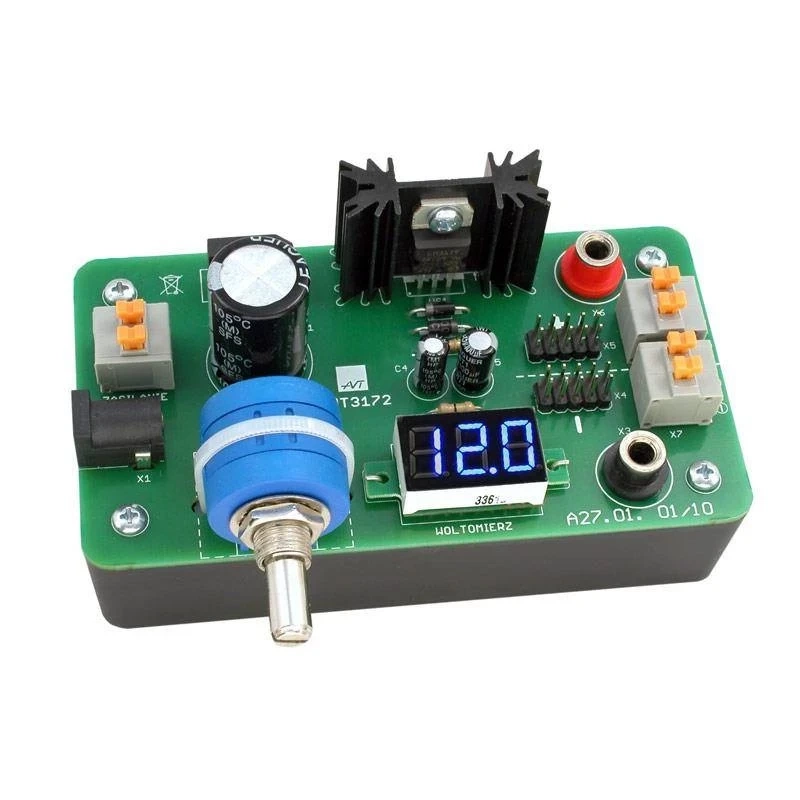

AVT3172 to praktyczna przystawka do posiadanego zasilacza AC lub DC. Stabilizator LM317 umożliwia regulację napięcia wyjściowego, a wbudowany woltomierz LED pokazuje ustawioną wartość podczas pracy.

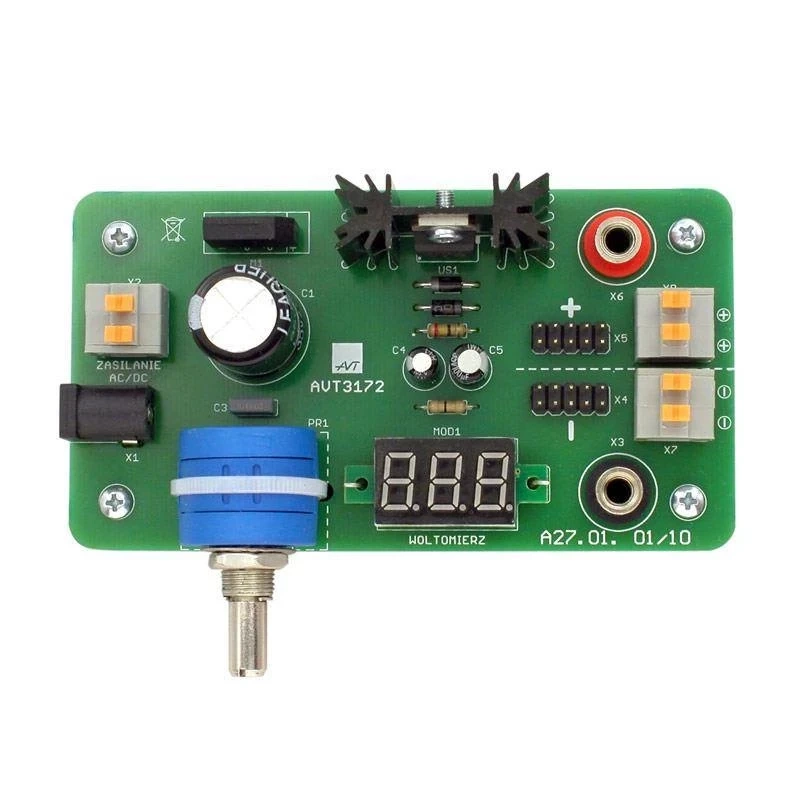

Moduł ma gniazda bananowe, listwy goldpin 2×5 i zaciski sprężynowe, więc można szybko dopasować sposób podłączenia zasilanego układu. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia źródła zasilania, montażu w obudowie i użycia jako przystawka warsztatowa.
Karta techniczna
AVT3172
Zlutowany moduł regulowanego zasilacza warsztatowego z LM317, woltomierzem i złączami wyjściowymi do prototypów.
| Kod projektu | AVT3172 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | regulowany zasilacz warsztatowy, przystawka do zasilacza |
| Stabilizator | LM317 |
| Napięcie zasilania | 5–18 VAC lub 5–24 VDC |
| Zakres napięcia wyjściowego | 1,25–20 V stabilizowane |
| Maksymalny prąd | 500 mA |
| Regulacja | potencjometr wieloobrotowy PR1 5 kΩ |
| Pomiar napięcia | moduł woltomierza LED 0–99,9 V |
| Wyjścia | gniazda bananowe, goldpin 2×5, zaciski sprężynowe |
| Dedykowana obudowa | Z76 |
| Wymiary płytki PCB | 60×110 mm |
Wersja
AVT3172 C – zlutowany układ. Wersja zawiera zmontowany zasilacz warsztatowy przeznaczony do poprawnego podłączenia, ustawienia napięcia i integracji w obudowie lub stanowisku testowym.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest kompletnym samodzielnym zasilaczem laboratoryjnym. Wymaga źródła wejściowego 5–18 VAC albo 5–24 VDC oraz odpowiedniego montażu mechanicznego.

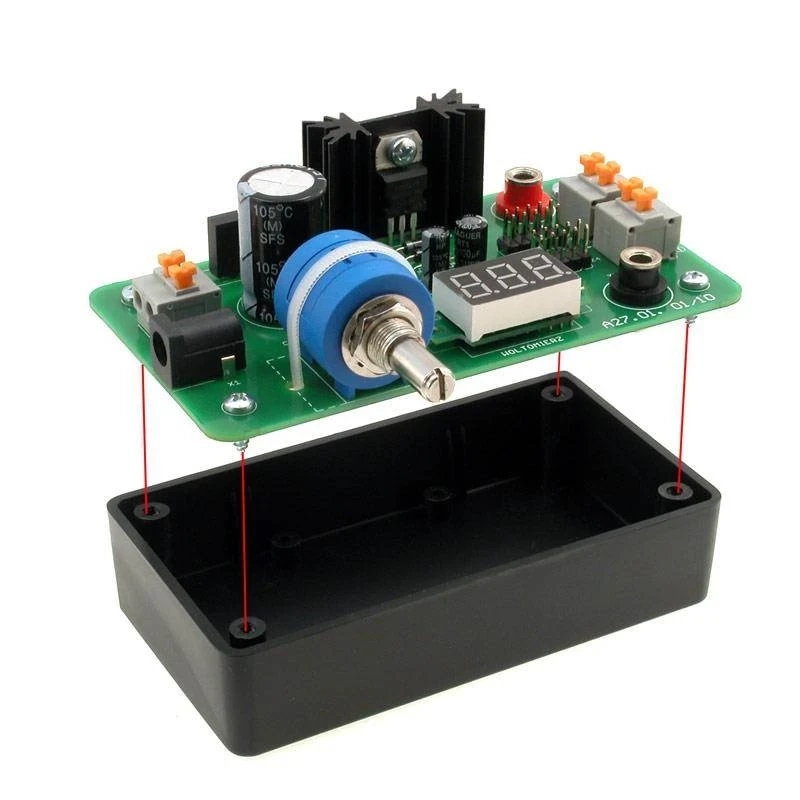

Płytka jest przystosowana do obudowy Z76 i może pełnić funkcję panelu z dostępem do regulacji, woltomierza oraz wyjść zasilania.
Przed podłączeniem zasilanego układu należy ustawić napięcie potencjometrem PR1 i sprawdzić jego wartość na woltomierzu LED.
Dla większych obciążeń trzeba uwzględnić nagrzewanie stabilizatora LM317. Prąd 500 mA jest wartością wskazaną dla projektu, a wyższe obciążenia wymagają odpowiedniego zasilacza wejściowego i solidnego chłodzenia.
Uwaga: AVT3172 C wymaga sprawdzenia napięcia wyjściowego przed podłączeniem zasilanego urządzenia. Należy dobrać zasilacz wejściowy, obciążenie i chłodzenie tak, aby nie przegrzewać stabilizatora LM317.
Najczęściej zadawane pytania
AVT3172 C to zlutowany układ regulowanego zasilacza warsztatowego. Wymaga podłączenia zewnętrznego źródła zasilania, ustawienia napięcia i montażu w obudowie lub stanowisku testowym.
Do zasilania prototypów i układów uruchamianych na stole warsztatowym, gdy potrzebne jest regulowane napięcie i szybki odczyt wartości wyjściowej.
Nie. Wersja C jest zlutowanym modułem przystawki zasilacza, który wymaga źródła wejściowego, obudowy i poprawnego podłączenia wyjść.
Nie. AVT3172 pracuje analogowo na stabilizatorze LM317 i nie zawiera mikrokontrolera.
Wejście może być zasilane napięciem 5–18 VAC albo 5–24 VDC z posiadanego zasilacza transformatorowego lub impulsowego.
