Zasilacz warsztatowy regulowany 1,25–20V z woltomierzem - PCB do projektu AVT 3172
- Regulowany zasilacz warsztatowy zamienia posiadany zasilacz AC lub DC w wygodną przystawkę z woltomierzem LED i precyzyjną regulacją napięcia. AVT3172 A zawiera płytkę PCB 60×110 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

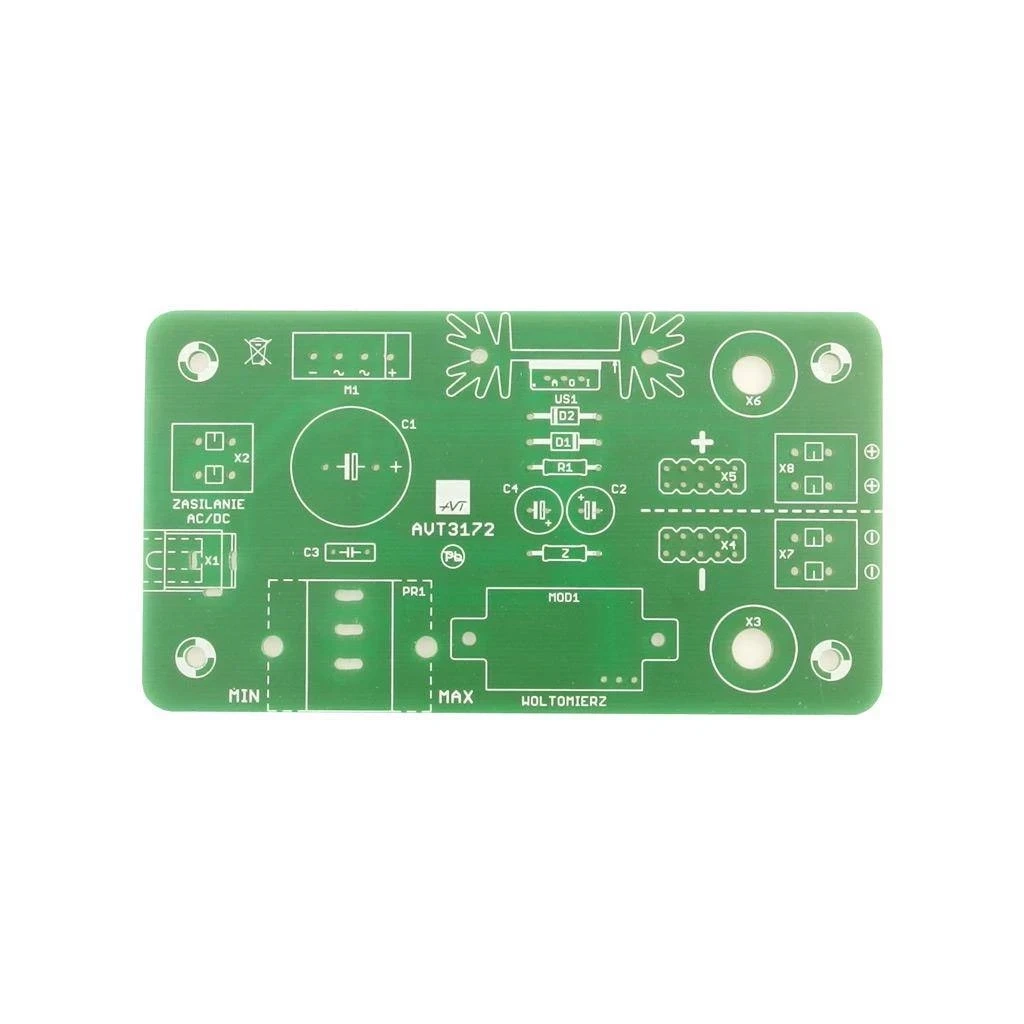

Regulowany zasilacz warsztatowy z woltomierzem - płytka PCB do AVT3172
Płytka PCB do wykonania praktycznej przystawki z regulacją napięcia, woltomierzem LED i wyjściami do pracy warsztatowej.
Przystawka z LM317 do zasilacza AC lub DC
AVT3172 pozwala zbudować praktyczny zasilacz warsztatowy jako przystawkę do posiadanego źródła zasilania. Wejście może być zasilane napięciem 5–18 VAC albo 5–24 VDC, a mostek prostowniczy usuwa problem polaryzacji podłączanego zasilacza.
Napięcie wyjściowe jest regulowane potencjometrem wieloobrotowym PR1, co ułatwia precyzyjne ustawienie wartości na wbudowanym woltomierzu LED. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT3172
Regulowana przystawka warsztatowa z LM317, woltomierzem LED i kilkoma rodzajami wyjść pomiarowo-zasilających.
| Kod projektu | AVT3172 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | regulowany zasilacz warsztatowy, przystawka do zasilacza |
| Stabilizator | LM317 |
| Napięcie zasilania | 5–18 VAC lub 5–24 VDC |
| Zakres napięcia wyjściowego | 1,25–20 V stabilizowane |
| Maksymalny prąd | 500 mA |
| Regulacja | potencjometr wieloobrotowy PR1 5 kΩ |
| Pomiar napięcia | moduł woltomierza LED 0–99,9 V |
| Wyjścia | gniazda bananowe, goldpin 2×5, zaciski sprężynowe |
| Dedykowana obudowa | Z76 |
| Wymiary płytki PCB | 60×110 mm |
Wersja
AVT3172 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 240 Ω
- Z: 0 Ω
- PR1: potencjometr wieloobrotowy 5 kΩ
- C1: 2200 µF
- C2: 100 µF
- C3: 100 nF
- C4: 10 µF
- D1, D2: 1N4007
- M1: mostek prostowniczy KBP08
- US1: LM317
- X1: DC 2.1/5.5
- X2, X7, X8: TLZ24V-2P
- X3: gniazdo bananowe czerwone
- X4, X5: goldpin 2×5 pin
- X6: gniazdo bananowe czarne
- MOD1: moduł woltomierza
- Radiator z elementami montażowymi
- Obudowa
Notes
Płytka jest przystosowana do montażu w obudowie Z76 zamiast fabrycznej pokrywy. Dzięki temu panel zasilacza może mieć od razu dostępny potencjometr, woltomierz i złącza wyjściowe.
Na wejściu można użyć wtyku DC 2.1/5.5, wtyku DC 2.5/5.5 albo przewodów podłączonych do zacisku sprężynowego. Dwa gniazda wejściowe są ze sobą połączone.
Mostek prostowniczy pozwala zasilać układ napięciem AC albo DC bez konieczności pilnowania polaryzacji wejścia. Po stronie wyjścia polaryzacja dodatnia i ujemna jest oznaczona na złączach.
Wydajność prądowa i temperatura pracy zależą od napięcia wejściowego, spadku napięcia na LM317, radiatora oraz obciążenia.
Uwaga: układ wymaga poprawnego montażu elementów biegunowych, radiatora i złączy wyjściowych. Przed podłączeniem zasilanego urządzenia należy ustawić oraz sprawdzić napięcie wyjściowe na woltomierzu.
Najczęściej zadawane pytania
AVT3172 A zawiera wyłącznie płytkę PCB do projektu regulowanego zasilacza warsztatowego. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykonania warsztatowej przystawki z regulacją napięcia, woltomierzem LED i wygodnymi wyjściami do zasilania uruchamianych układów.
Nie. Układ pracuje analogowo na stabilizatorze LM317 i nie wymaga mikrokontrolera ani programu.
Płytka przewiduje gniazda bananowe, listwy goldpin 2×5 oraz podwójne zaciski sprężynowe.
Wejście może być zasilane napięciem 5–18 VAC albo 5–24 VDC z posiadanego zasilacza.
