- Symetryczne zasilanie regulowane do testów układów audio i wzmacniaczy operacyjnych. AVT1882 C to zlutowany układ wymagający transformatora 2×24 VAC i integracji.
Regulowany zasilacz symetryczny 1,2-24 V - zlutowany AVT1882
Zlutowany moduł zasilacza symetrycznego do integracji z transformatorem 2×24 VAC i układem wymagającym napięć dodatnich oraz ujemnych.
Zlutowany moduł zasilania symetrycznego
AVT1882 C to zlutowany regulowany zasilacz napięcia symetrycznego z wyjściem dodatnim i ujemnym. Sprawdza się przy uruchamianiu układów audio, wzmacniaczy operacyjnych i projektów analogowych wymagających dwubiegunowego zasilania.
Napięcia wyjściowe ustawia się potencjometrami PR1 i PR2, a obecność napięć sygnalizują diody LED. Wersja C wymaga transformatora 2×24 VAC, ustawienia napięć wyjściowych i integracji z docelowym urządzeniem. To zlutowany moduł, a nie kompletny zasilacz w obudowie.
Karta techniczna
AVT1882
Zlutowany regulowany zasilacz napięcia symetrycznego z wyjściem dodatnim i ujemnym, stabilizatorami LM317/LM337 oraz kontrolkami LED.
| Kod projektu | AVT1882 |
| Wersja | C – zlutowany układ |
| Funkcja | regulowany zasilacz napięcia symetrycznego |
| Napięcia wyjściowe | dodatnie i ujemne, regulowane 1,2-24 V DC |
| Prąd wyjściowy | 2×300 mA ciągle |
| Napięcie wejściowe | 2×24 VAC z transformatora |
| Stabilizator dodatni | LM317 |
| Stabilizator ujemny | LM337 |
| Regulacja napięć | potencjometry PR1 i PR2 |
| Sygnalizacja | LED1 i LED2 – obecność napięć wyjściowych |
| Zabezpieczenia | przeciwzwarciowe i termiczne w stabilizatorach |
| Płytka PCB | 33×62 mm |
Wersja

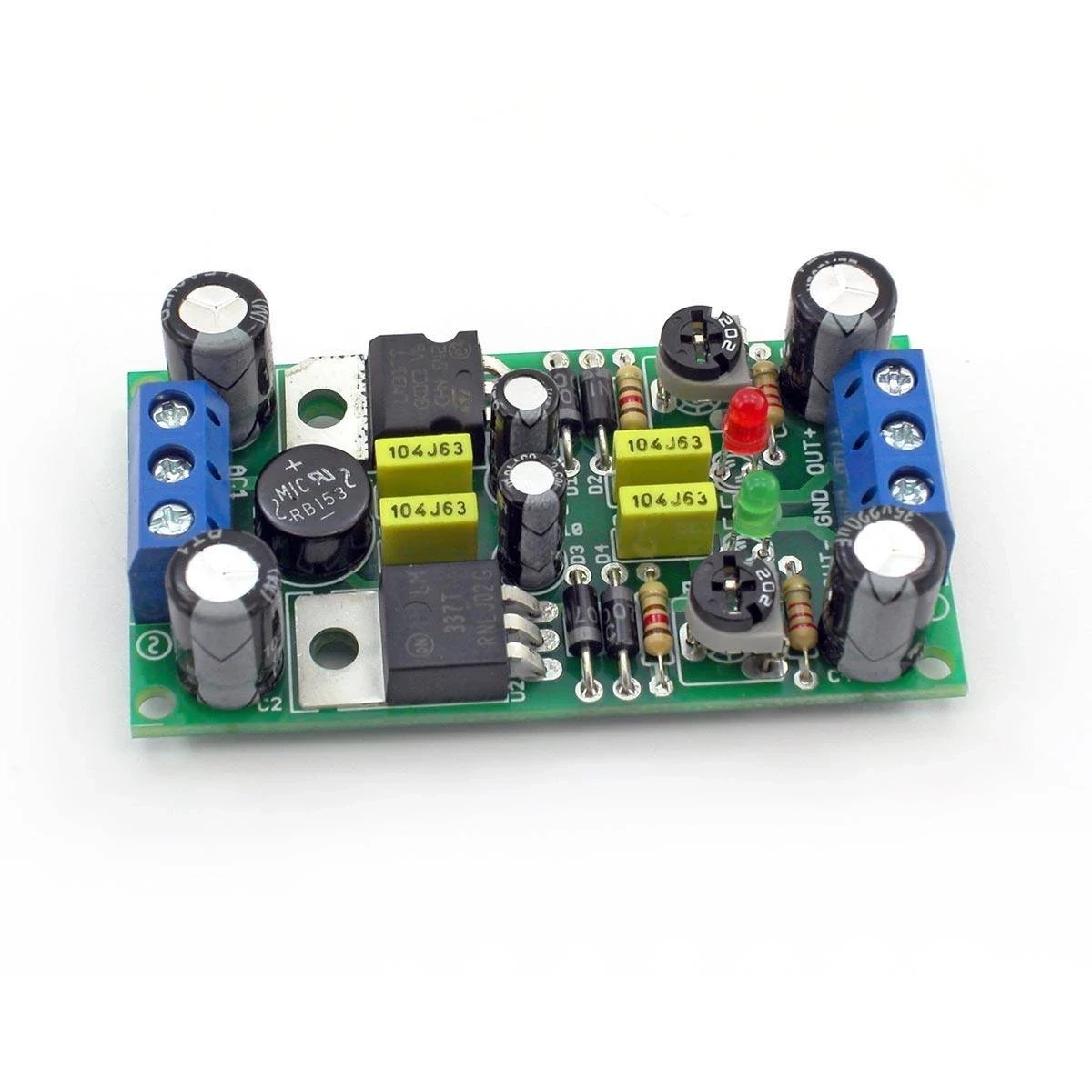

AVT1882 C – zlutowany układ. Wersja zawiera zmontowany moduł zasilacza z LM317, LM337, mostkiem prostowniczym, diodami 1N4007, kondensatorami filtrującymi, potencjometrami PR1/PR2, diodami LED, złączami ARK3/500 i rezystorami. Układ wymaga transformatora 2×24 VAC, ustawienia napięć oraz integracji z zasilanym urządzeniem.
Notes
Do pracy potrzebny jest transformator z uzwojeniem wtórnym 2×24 VAC.
Napięcia wyjściowe ustawia się oddzielnie potencjometrami PR1 i PR2.
Diody LED1 i LED2 informują o obecności napięć wyjściowych.
Wersja C nie zawiera transformatora, obudowy ani przewodów. Przed podłączeniem układu testowanego trzeba ustawić i sprawdzić napięcia wyjściowe.
Uwaga: moduł wymaga transformatora 2×24 VAC oraz poprawnego podłączenia uzwojeń. Przed użyciem ustaw napięcia wyjściowe bez obciążenia i sprawdź temperaturę stabilizatorów podczas pracy.
Najczęściej zadawane pytania
AVT1882 C to zlutowany moduł z LM317, LM337, mostkiem, kondensatorami, potencjometrami, LED-ami, złączami i elementami regulacji napięcia.
Nie. To zlutowany moduł. Wymaga transformatora 2×24 VAC, obudowy, przewodów oraz ustawienia napięć wyjściowych.
Napięcia dodatnie i ujemne są regulowane w zakresie 1,2-24 V DC.
Maksymalny ciągły prąd wyjściowy wynosi 2×300 mA.
Nie. Dlatego przy większym poborze prądu trzeba pilnować temperatury LM317 i LM337 oraz strat mocy.
