Zasilacz symetryczny regulowany 1,2-24 V 2×300 mA - PCB do projektu AVT 1882
- Zasilacz symetryczny daje regulowane napięcia dodatnie i ujemne 1,2-24 V DC do układów audio i wzmacniaczy operacyjnych. Wersja A zawiera PCB do AVT1882; elementy kompletujesz osobno.

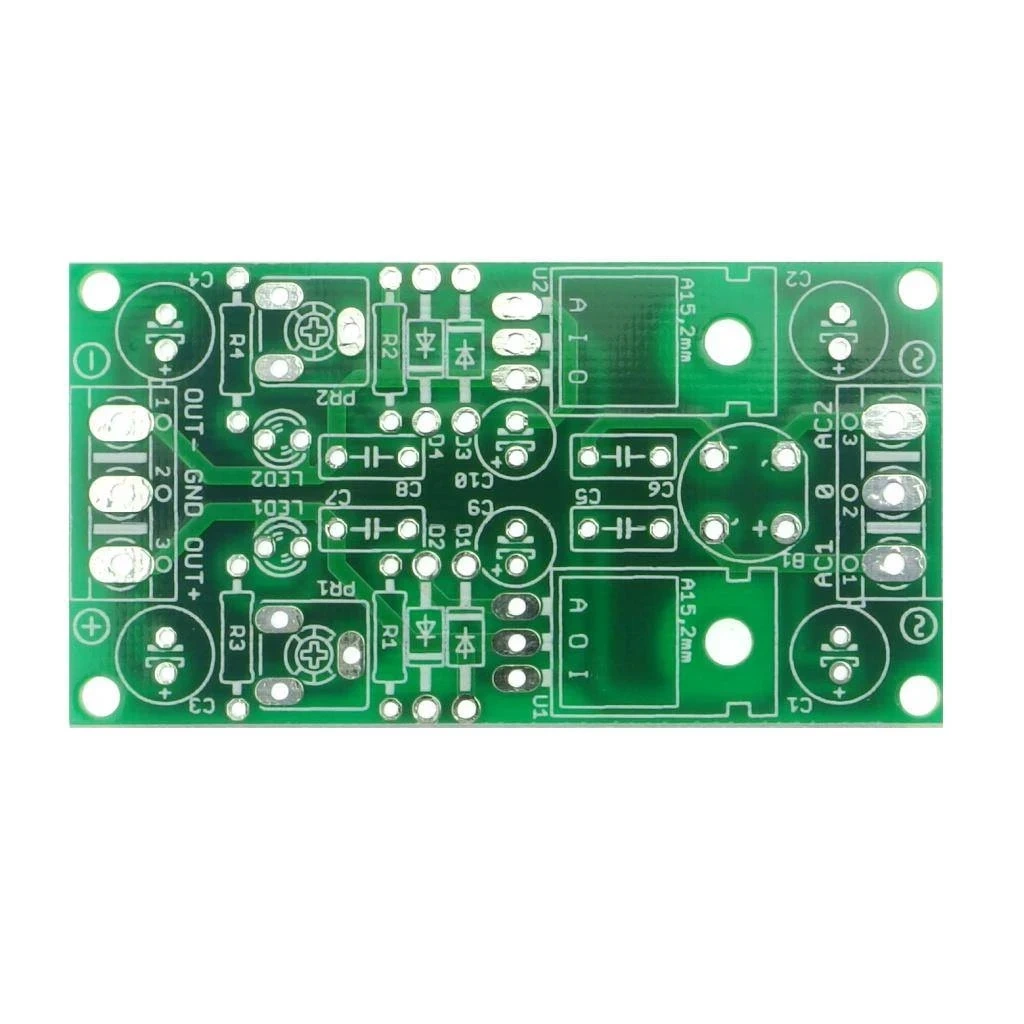

Regulowany zasilacz symetryczny 1,2-24 V - płytka PCB do AVT1882
Płytka PCB do wykonania regulowanego zasilacza napięcia symetrycznego z LM317, LM337 i wyjściem 2×300 mA.
Symetryczne zasilanie do uruchamiania układów analogowych
AVT1882 pozwala wykonać kompaktowy zasilacz z regulowanym napięciem dodatnim i ujemnym. Taki moduł przydaje się przy testowaniu wzmacniaczy operacyjnych, układów audio i innych projektów wymagających podwójnego źródła zasilania.
Dodatnie napięcie stabilizuje LM317, a ujemne LM337. Napięcia ustawia się potencjometrami PR1 i PR2, a obecność napięć wyjściowych sygnalizują diody LED. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT1882
Regulowany zasilacz napięcia symetrycznego z wyjściem dodatnim i ujemnym, stabilizatorami LM317/LM337 oraz kontrolkami LED.
| Kod projektu | AVT1882 |
| Wersja | A – płytka PCB |
| Funkcja | regulowany zasilacz napięcia symetrycznego |
| Napięcia wyjściowe | dodatnie i ujemne, regulowane 1,2-24 V DC |
| Prąd wyjściowy | 2×300 mA ciągle |
| Napięcie wejściowe | 2×24 VAC z transformatora |
| Stabilizator dodatni | LM317 |
| Stabilizator ujemny | LM337 |
| Regulacja napięć | potencjometry PR1 i PR2 |
| Sygnalizacja | LED1 i LED2 – obecność napięć wyjściowych |
| Zabezpieczenia | przeciwzwarciowe i termiczne w stabilizatorach |
| Płytka PCB | 33×62 mm |
Wersja
AVT1882 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1882. Elementy elektroniczne, stabilizatory, mostek prostowniczy, złącza, potencjometry i diody LED trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R2: 120 Ω
- R3, R4: 2,2 kΩ
- PR1, PR2: potencjometr montażowy 2 kΩ
- C1-C4: 220 µF / 35 V
- C5-C8: 100 nF
- C9, C10: 10 µF / 35 V
- D1-D4: 1N4007
- B1: mostek prostowniczy
- U1: LM317
- U2: LM337
- LED1: dioda LED 3 mm czerwona
- LED2: dioda LED 3 mm zielona
- złącze ARK3/500 – 2 szt.
Notes
Do pracy potrzebny jest transformator z uzwojeniem wtórnym 2×24 VAC.
Napięcia wyjściowe ustawia się oddzielnie potencjometrami PR1 i PR2.
Diody LED1 i LED2 informują o obecności napięć wyjściowych.
Stabilizatory nie mają radiatorów, dlatego przy większej różnicy napięć i obciążeniu trzeba kontrolować temperaturę układów LM317/LM337.
Uwaga: moduł wymaga transformatora 2×24 VAC oraz poprawnego podłączenia uzwojeń. Przed użyciem ustaw napięcia wyjściowe bez obciążenia i sprawdź temperaturę stabilizatorów podczas pracy.
Najczęściej zadawane pytania
AVT1882 A zawiera samą płytkę PCB. Stabilizatory LM317/LM337, mostek, kondensatory, diody, złącza, potencjometry i LED-y trzeba skompletować osobno.
Potrzebny jest transformator z uzwojeniem wtórnym 2×24 VAC.
Napięcia dodatnie i ujemne są regulowane w zakresie 1,2-24 V DC.
Maksymalny ciągły prąd wyjściowy wynosi 2×300 mA.
Nie. Dlatego przy większym poborze prądu trzeba pilnować temperatury LM317 i LM337 oraz strat mocy.
