Zasilacz symetryczny regulowany 1,2-24 V 2×300 mA - KIT AVT 1882
- Regulowany zasilacz symetryczny z LM317/LM337, wyjściem 2×300 mA i kontrolkami LED. AVT1882 B to KIT DIY z PCB i elementami do lutowania.
Regulowany zasilacz symetryczny 1,2-24 V - KIT DIY AVT1882
KIT DIY regulowanego zasilacza napięcia symetrycznego do testowania układów audio, analogowych i wzmacniaczy operacyjnych.
Podwójne regulowane źródło napięcia do pracowni elektronika
AVT1882 pozwala zbudować niewielki zasilacz symetryczny z dodatnim i ujemnym napięciem wyjściowym. Moduł sprawdzi się przy uruchamianiu wzmacniaczy operacyjnych, układów audio i innych projektów wymagających zasilania dwubiegunowego.
Układ bazuje na popularnych stabilizatorach LM317 i LM337, ma prostownik, filtrację wejścia, regulację napięć PR1/PR2 i diody LED sygnalizujące obecność napięć wyjściowych. AVT1882 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1882
Regulowany zasilacz napięcia symetrycznego z wyjściem dodatnim i ujemnym, stabilizatorami LM317/LM337 oraz kontrolkami LED.
| Kod projektu | AVT1882 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | regulowany zasilacz napięcia symetrycznego |
| Napięcia wyjściowe | dodatnie i ujemne, regulowane 1,2-24 V DC |
| Prąd wyjściowy | 2×300 mA ciągle |
| Napięcie wejściowe | 2×24 VAC z transformatora |
| Stabilizator dodatni | LM317 |
| Stabilizator ujemny | LM337 |
| Regulacja napięć | potencjometry PR1 i PR2 |
| Sygnalizacja | LED1 i LED2 – obecność napięć wyjściowych |
| Zabezpieczenia | przeciwzwarciowe i termiczne w stabilizatorach |

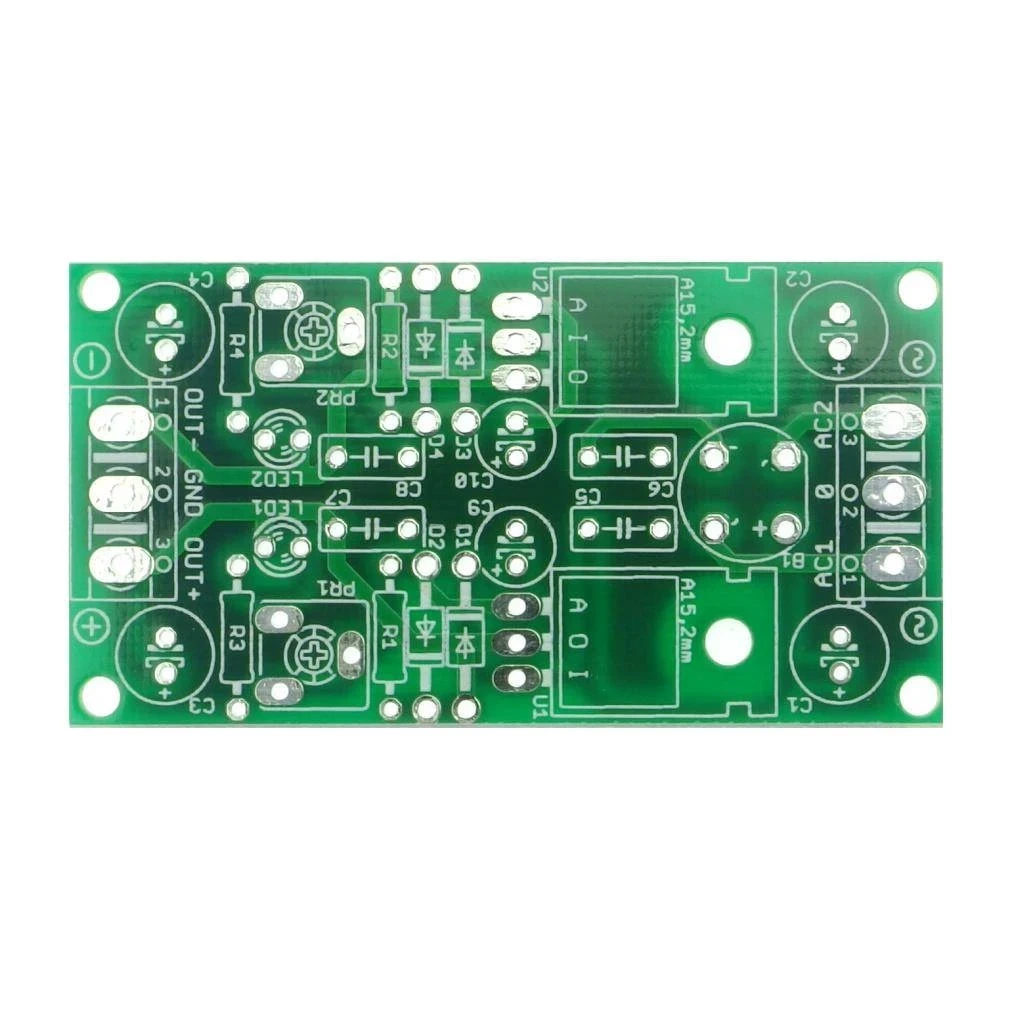

| Płytka PCB | 33×62 mm |
Wersja

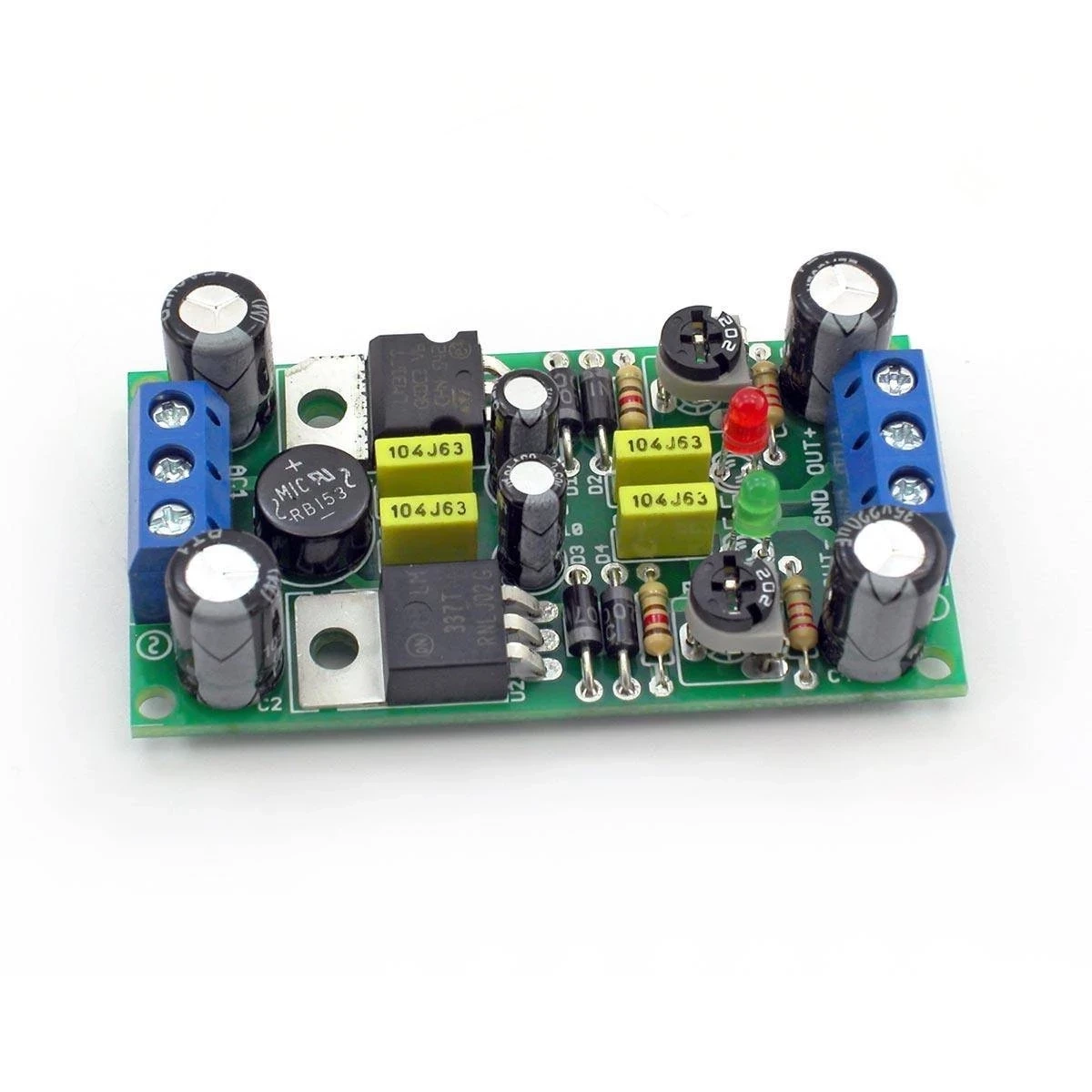

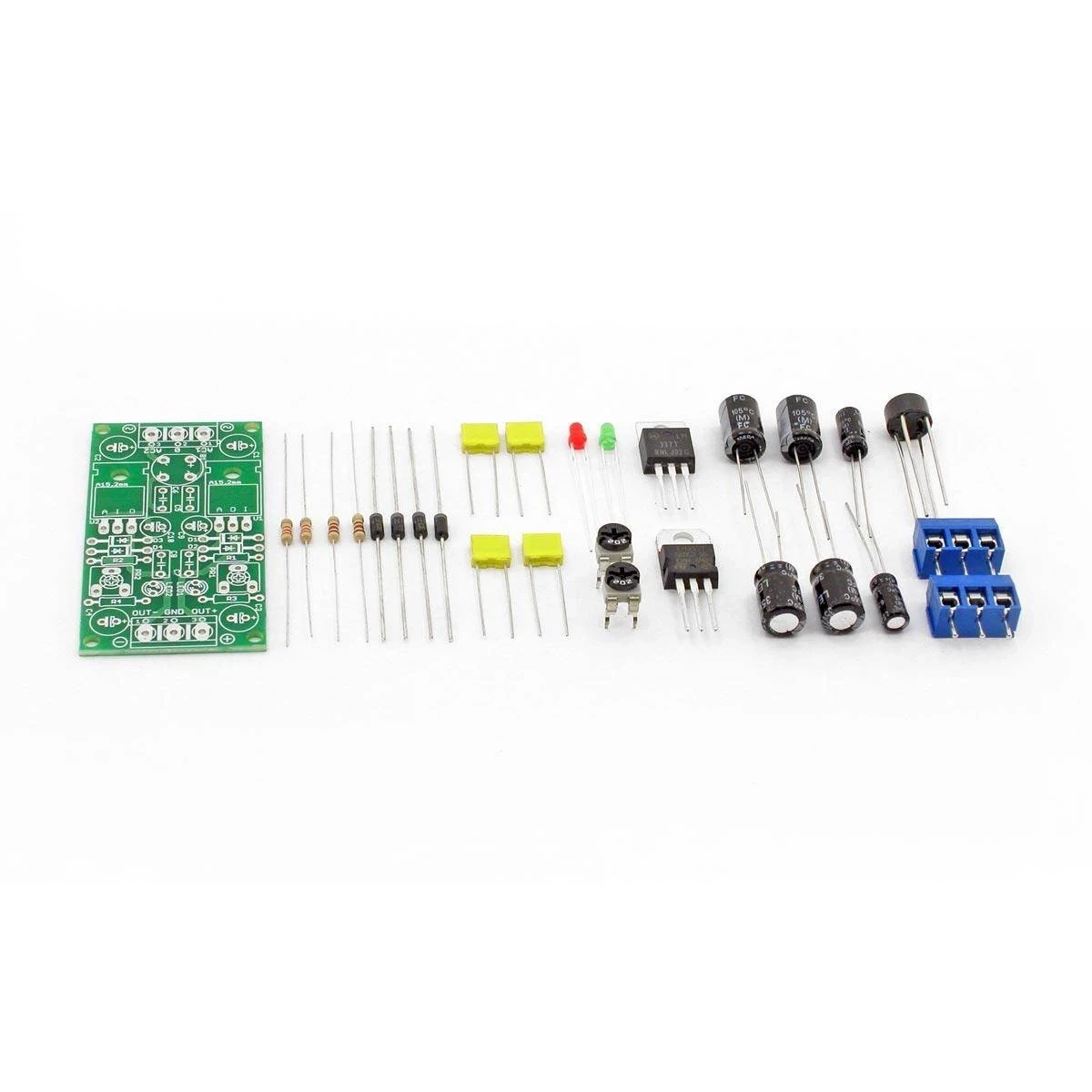

AVT1882 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, stabilizatory LM317 i LM337, mostek prostowniczy, diody 1N4007, kondensatory filtrujące, potencjometry PR1/PR2, diody LED, złącza ARK3/500 i rezystory.
Notes
Do pracy potrzebny jest transformator z uzwojeniem wtórnym 2×24 VAC.
Napięcia wyjściowe ustawia się oddzielnie potencjometrami PR1 i PR2.
Diody LED1 i LED2 informują o obecności napięć wyjściowych.
Stabilizatory nie mają radiatorów, dlatego przy większej różnicy napięć i obciążeniu trzeba kontrolować temperaturę układów LM317/LM337.
Uwaga: moduł wymaga transformatora 2×24 VAC oraz poprawnego podłączenia uzwojeń. Przed użyciem ustaw napięcia wyjściowe bez obciążenia i sprawdź temperaturę stabilizatorów podczas pracy.
Najczęściej zadawane pytania
AVT1882 B to KIT DIY z PCB, stabilizatorami LM317/LM337, mostkiem prostowniczym, kondensatorami, potencjometrami, LED-ami, złączami i elementami do lutowania.
Potrzebny jest transformator z uzwojeniem wtórnym 2×24 VAC.
Napięcia dodatnie i ujemne są regulowane w zakresie 1,2-24 V DC.
Maksymalny ciągły prąd wyjściowy wynosi 2×300 mA.
Tak. Przed podłączeniem obciążenia trzeba ustawić napięcie dodatnie i ujemne potencjometrami PR1 oraz PR2.
