Zasilacz symetryczny do wzmacniaczy audio do 100W - zlutowany KIT AVT 3233
- Symetryczny zasilacz audio dostarcza dodatnią i ujemną linię zasilania dla końcówek mocy wymagających napięcia względem masy. AVT3233 C to zlutowany układ do poprawnego podłączenia transformatora, rozładowania kondensatorów i integracji we wzmacniaczu.
Symetryczny zasilacz audio 6A - zlutowany AVT3233
Zlutowany moduł niestabilizowanego zasilacza symetrycznego do integracji we wzmacniaczu audio.
Zlutowany zasilacz symetryczny do końcówek mocy
AVT3233 to zasilacz symetryczny do wzmacniaczy audio, które wymagają dodatniej i ujemnej linii zasilania względem masy. Układ współpracuje z transformatorem o dwóch uzwojeniach wtórnych i maksymalnym napięciu 2×34 VAC.
Mostek prostowniczy z diod 1N5408 oraz kondensatory 6×3300 µF tworzą niestabilizowane źródło zasilania dla końcówki mocy. Wersja C zawiera zlutowany moduł przeznaczony do poprawnego podłączenia transformatora, zabezpieczenia, rozładowania kondensatorów przed obsługą i integracji we wzmacniaczu audio.
Karta techniczna
AVT3233

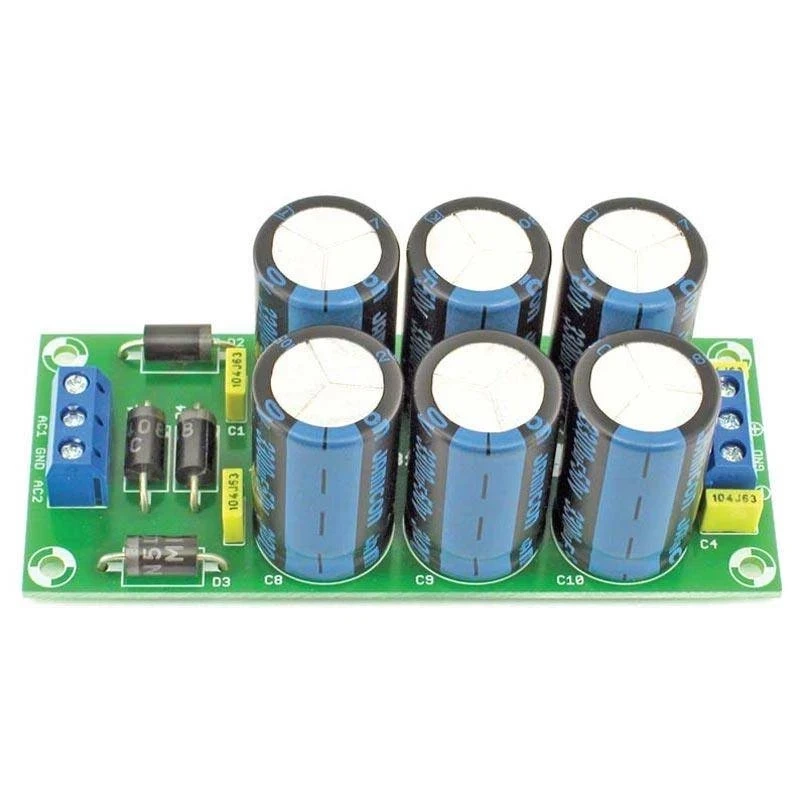

Zlutowany moduł niestabilizowanego zasilacza symetrycznego z mostkiem prostowniczym, filtracją i zaciskami śrubowymi.
| Kod projektu | AVT3233 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | niestabilizowany zasilacz napięć symetrycznych |
| Zastosowanie | wzmacniacze audio do 100 W |
| Maksymalny prąd wyjściowy | do 6 A |
| Maksymalne napięcie transformatora | 2×34 VAC |
| Prostownik | mostek Graetza z diod 1N5408 |
| Filtracja | 6×3300 µF / 50 V oraz 4×100 nF / 63 V |
| Podłączenie | zaciski śrubowe AC1, GND, AC2 oraz wyjście symetryczne |
| Wymiary płytki PCB | 97×41 mm |

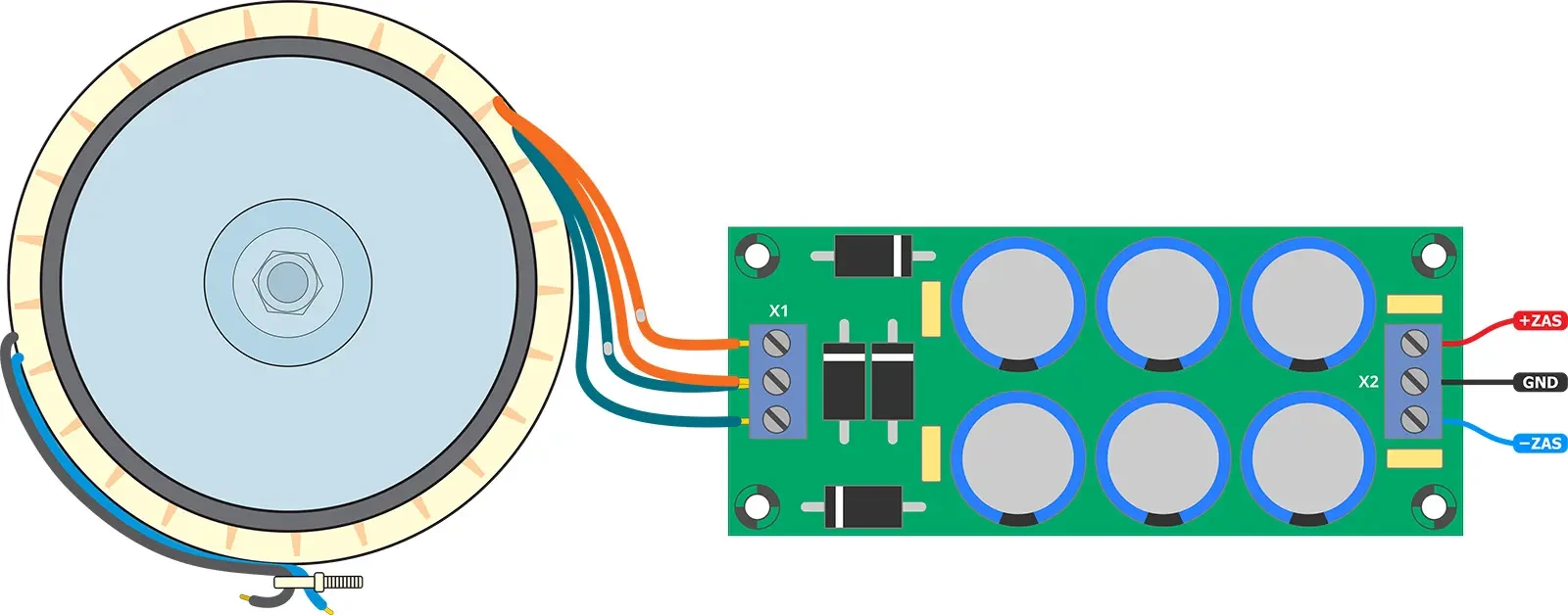

Przykład podłączenia
Wersja
AVT3233 C – zlutowany układ. Wersja zawiera zmontowany zasilacz symetryczny przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym modułem zasilacza, ale nie jest kompletnym samodzielnym zasilaczem audio. Wymaga transformatora z odpowiednimi uzwojeniami wtórnymi, przewodów, zabezpieczeń i obudowy.
Do wejścia należy doprowadzić dwa napięcia zmienne z transformatora oraz punkt środkowy GND. Wyjście dostarcza napięcie dodatnie i ujemne względem masy.
Przed podłączeniem wzmacniacza trzeba sprawdzić polaryzację wyjść, poprawność masy oraz rozładowanie kondensatorów filtrujących.
Przy większych prądach znaczenie mają przekrój przewodów, jakość połączeń śrubowych, pogrubienie ścieżek i chłodzenie w obudowie wzmacniacza.
Uwaga: AVT3233 C może utrzymywać niebezpieczne napięcia na kondensatorach długo po odłączeniu zasilania. Przed dotknięciem układu, zmianą połączeń albo podłączeniem wzmacniacza należy rozładować kondensatory C5...C10 i sprawdzić napięcie miernikiem.
Najczęściej zadawane pytania
AVT3233 C to zlutowany moduł symetrycznego zasilacza audio. Wymaga podłączenia transformatora, przewodów wyjściowych, zabezpieczeń i integracji w urządzeniu lub obudowie.
Do zasilania wzmacniaczy audio wymagających napięć symetrycznych, czyli dodatniej i ujemnej linii względem masy GND.
Nie. Wersja C jest zlutowanym modułem zasilacza do integracji z transformatorem, wzmacniaczem i obudową.
Nie. AVT3233 jest układem prostownikowo-filtrującym, bez mikrokontrolera i bez programu.
Dokumentacja podaje maksymalne napięcie transformatora 2×34 VAC. Należy dobrać też napięcie nominalne kondensatorów z zapasem względem napięcia nieobciążonego transformatora.
