Co zawiera wersja AVT1990 A?
AVT1990 A zawiera samą płytkę PCB. Elementy elektroniczne, LM317, woltomierz, gniazdo DC, goldpiny i radiator trzeba skompletować osobno.
Zasilacz regulowany z woltomierzem do płytek stykowych - PCB do projektu AVT 1990
- Regulowany zasilacz z woltomierzem ułatwia zasilanie prototypów na płytkach stykowych. Wersja A zawiera PCB do AVT1990; elementy kompletujesz osobno.
Regulowany zasilacz do płytek stykowych - płytka PCB do AVT1990

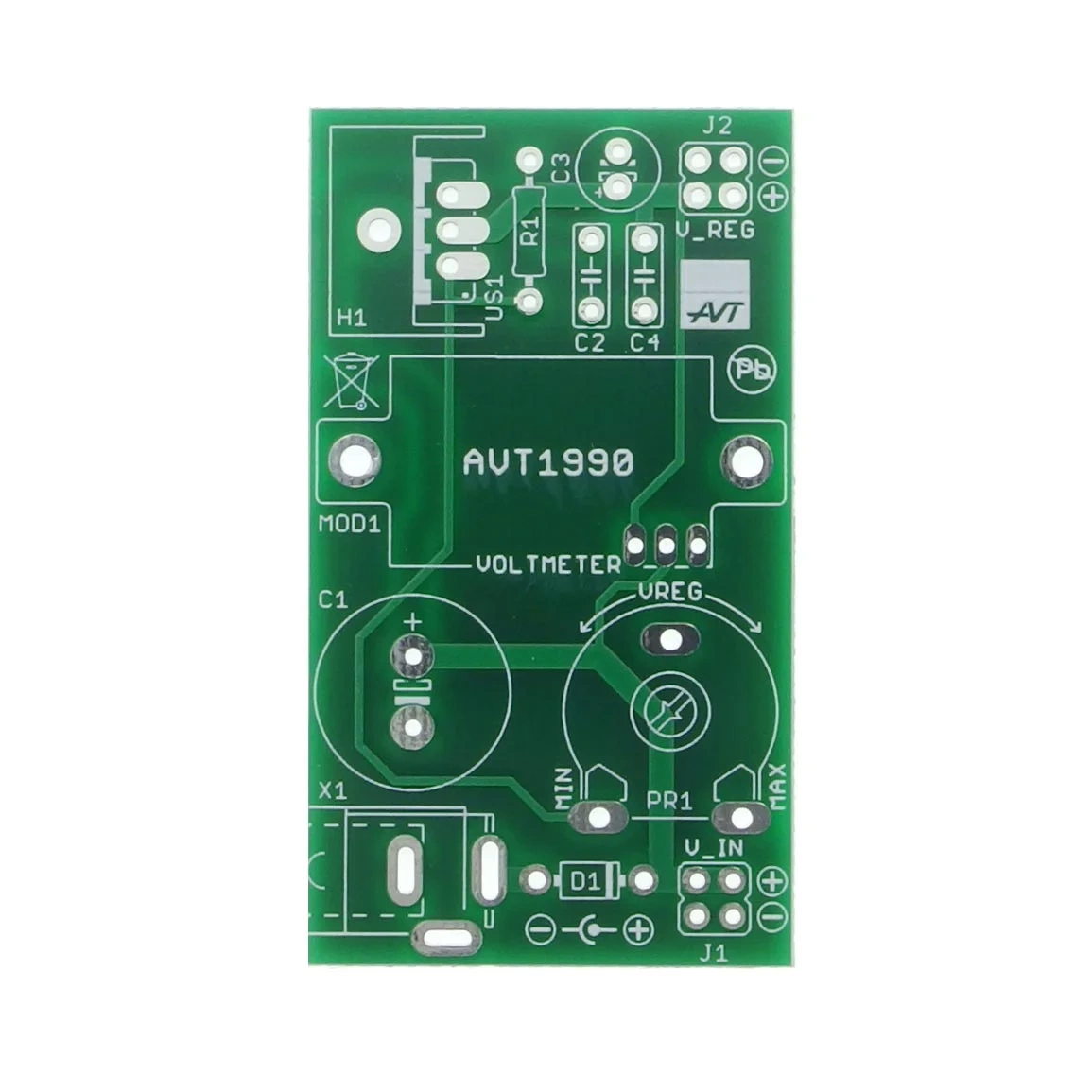

Płytka PCB do wykonania regulowanego zasilacza pasującego do płytek prototypowych SD12NW i innych o rozstawie szyn 49 mm.
Regulowane zasilanie bezpośrednio na płytkę prototypową
AVT1990 pozwala wykonać moduł zasilacza wkładany w szyny zasilające płytki stykowej. Rozwiązanie przyspiesza prototypowanie układów bez lutowania, bo regulowane napięcie trafia bezpośrednio na linie zasilania płytki.
Moduł korzysta ze stabilizatora LM317, potencjometru regulacyjnego PR1 oraz wbudowanego woltomierza. Wejście zasilania 12-24 V DC podaje się przez gniazdo DC 2.1/5.5, a dioda 1N5817 zabezpiecza układ przed odwrotną polaryzacją. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno. Płytka stykowa nie wchodzi w skład wersji A.
Do płytek 49 mm pasuje do SD12NW i zgodnych płytek prototypowych
LM317 + woltomierz regulacja napięcia z kontrolą wskazania na module 0330x
PCB 35×62 mm format dopasowany do montażu na płytce stykowej
Skala trudności 2/6
Szacowany czas montażu 1 h
Karta techniczna
AVT1990
Regulowany zasilacz do płytek stykowych i płytek prototypowych o rozstawie wewnętrznych wyprowadzeń ok. 49 mm.
| Kod projektu | AVT1990 |
| Wersja | A – płytka PCB |
| Funkcja | regulowany zasilacz do płytek stykowych |
| Kompatybilność mechaniczna | SD12NW i inne płytki o rozstawie ok. 49 mm |
| Płytka stykowa w komplecie | nie |
| Napięcie zasilania | 12-24 V DC |
| Obciążalność | do 0,5 A |
| Stabilizator | LM317 |
| Regulacja napięcia | potencjometr PR1 10 kΩ |
| Woltomierz | moduł 0330x, zakres 0-99,9 V |
| Zabezpieczenie polaryzacji | D1 1N5817 lub podobna |
| Płytka PCB | 35×62 mm |
Wersja
AVT1990 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1990. Elementy elektroniczne, stabilizator LM317, woltomierz, gniazdo DC, goldpiny, radiator i elementy bierne trzeba skompletować osobno. Płytka stykowa nie jest częścią wersji A.
Elementy do skompletowania osobno
- R1: 470 Ω
- PR1: potencjometr 10 kΩ + wałek regulacyjny
- C1: 1000 µF
- C2, C4: 100 nF
- C3: 10 µF
- D1: 1N5817 lub podobna
- US1: LM317
- X1: gniazdo DC 2.1/5.5
- MOD1: moduł woltomierza 0330x
- J1, J2: goldpin 2×2
- H1: radiator DY-CN
Notes
AVT1990 nie zawiera płytki stykowej. Moduł jest przeznaczony do współpracy z płytkami np: SD12NW i zgodnymi płytkami o rozstawie ok. 49 mm.
Przed włożeniem zasilacza w płytkę prototypową sprawdź rozstaw szyn zasilających, bo dostępne są różne wersje płytek stykowych.
Dioda D1 chroni układ przed odwrotnym podłączeniem zasilania do gniazda DC.
LM317 ma zabezpieczenie zwarciowe i termiczne, ale przy większym obciążeniu trzeba kontrolować nagrzewanie stabilizatora i radiatora.
Uwaga: przed zasileniem prototypu ustaw napięcie wyjściowe i sprawdź je woltomierzem. Nie przekraczaj obciążenia 0,5 A oraz napięcia wejściowego 24 V DC.
Najczęściej zadawane pytania
Czy płytka stykowa jest w komplecie?
Nie. AVT1990 jest zasilaczem do płytek stykowych, ale nie zawiera płytki stykowej.
Do jakich płytek pasuje zasilacz?
Do SD12NW i innych płytek prototypowych o rozstawie wewnętrznych wyprowadzeń szpilkowych około 49 mm.
Jakie jest napięcie zasilania wejściowego?
12-24 V DC, podawane przez gniazdo DC 2.1/5.5.
Jaki prąd może dostarczyć moduł?
Do 0,5 A, przy zachowaniu odpowiednich warunków chłodzenia stabilizatora.
