Zasilacz regulowany 1,5-32 V / 3 A na LM338 - zlutowany KIT AVT 1731
- Regulowane źródło napięcia na LM338 do zabudowy w zasilaczu warsztatowym lub urządzeniu testowym. AVT1731 C to zlutowany układ wymagający transformatora, radiatora i obudowy.
Regulowany zasilacz warsztatowy na LM338 - zlutowany AVT1731
Zlutowany układ zasilacza regulowanego do montażu w obudowie lub własnym urządzeniu.
Zlutowany zasilacz regulowany na stabilizatorze LM338

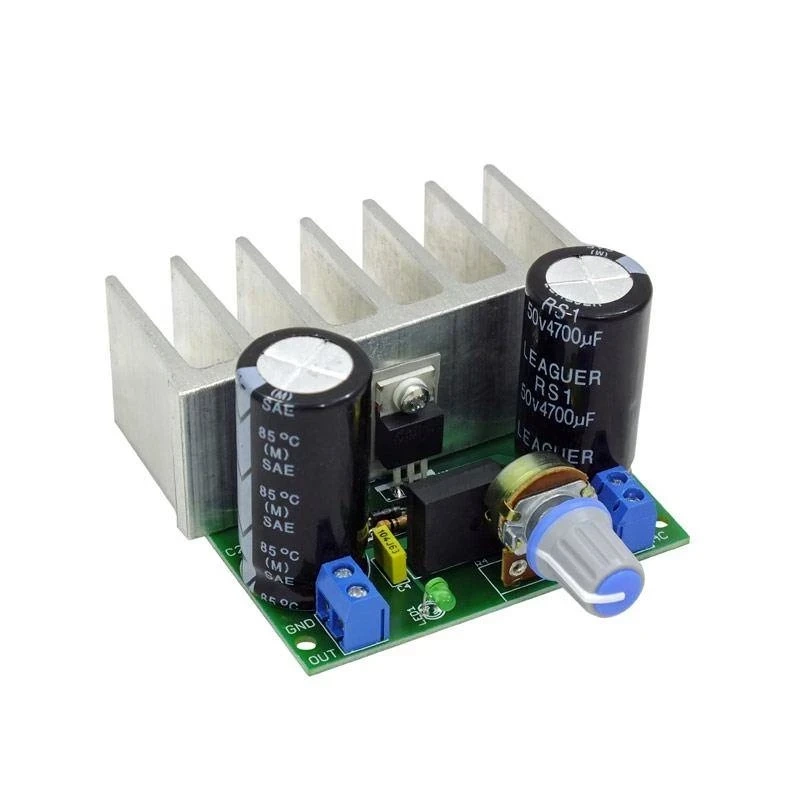

AVT1731 C to zlutowany układ regulowanego zasilacza liniowego. Moduł zawiera stabilizator LM338, prostownik wejściowy, kondensatory filtrujące, regulację napięcia potencjometrem oraz diodę LED sygnalizującą obecność napięcia na wyjściu.
Zlutowana wersja przyspiesza budowę zasilacza warsztatowego, stanowiska testowego lub źródła napięcia do prototypów. Wersja C wymaga odpowiedniego źródła niskiego napięcia, radiatora dobranego do strat mocy, przewodów, bezpiecznej obudowy oraz kontroli temperatury stabilizatora. To zlutowany układ do integracji, a nie kompletny zasilacz laboratoryjny w obudowie.
Karta techniczna
AVT1731
Zlutowany regulowany zasilacz na LM338 z prostownikiem wejściowym, filtracją, regulacją napięcia i sygnalizacją LED.
| Wersja | C – zlutowany układ |
| Typ układu | regulowany zasilacz liniowy |
| Stabilizator | LM338 |
| Napięcie wyjściowe | regulowane, około 1,5…30 V |
| Maksymalny prąd wyjściowy | 3 A |
| Zakres napięcia zasilania | do 40 V na wejściu układu LM338 |
| Prostownik wejściowy | mostek Graetza B1 |
| Filtracja | kondensatory 4700 µF / 63 V oraz 100 nF |
| Sygnalizacja | dioda LED informuje o napięciu na wyjściu |
| Płytka PCB | 69×40 mm |
Wersja
AVT1731 C – zlutowany układ. Wersja zawiera zmontowany moduł zasilacza z LM338, mostkiem prostowniczym, kondensatorami filtrującymi, potencjometrem regulacji napięcia, diodą LED, złączami i radiatorem. Układ wymaga odpowiedniego źródła niskiego napięcia, podłączenia obciążenia oraz montażu w obudowie lub własnym urządzeniu.
Notes
Napięcie wejściowe jest prostowane przez mostek B1 i filtrowane kondensatorami C1 oraz C2. Napięcie wyjściowe ustawia się potencjometrem P1.
Zlutowany układ nie jest kompletnym zasilaczem w obudowie. Do pracy wymaga transformatora lub innego odpowiedniego źródła niskiego napięcia, przewodów, zabezpieczenia i poprawnego montażu mechanicznego.
Stabilizator LM338 ma zabezpieczenia przeciwzwarciowe, przeciążeniowe i termiczne, ale przy większym prądzie wymaga skutecznego radiatora oraz kontroli temperatury.
Układ jest zasilaczem liniowym, dlatego przy dużej różnicy między napięciem wejściowym i wyjściowym na stabilizatorze wydziela się znaczna moc cieplna.
Uwaga: płytki zasilacza nie należy podłączać bezpośrednio do sieci 230 VAC. Do zasilania wymagane jest odpowiednie źródło niskiego napięcia, np. transformator z separacją galwaniczną. Stabilizator LM338 musi pracować z radiatorem dobranym do prądu obciążenia i strat mocy.
Najczęściej zadawane pytania
AVT1731 C to zlutowany układ regulowanego zasilacza na LM338. Zawiera zmontowaną płytkę z prostownikiem, filtracją, regulacją napięcia, sygnalizacją LED i radiatorem. Wymaga źródła niskiego napięcia, obudowy i bezpiecznego podłączenia.
Do budowy regulowanego zasilacza warsztatowego, źródła napięcia do testowania układów, uruchamiania prototypów i zasilania niewielkich urządzeń elektronicznych.
Nie. To zlutowany układ zasilacza do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić źródło niskiego napięcia, przewody, zaciski, obudowę i odprowadzanie ciepła.
Tak. LM338 wymaga radiatora, szczególnie przy większym prądzie wyjściowym albo dużej różnicy między napięciem wejściowym i wyjściowym.
Nie. Układ LM338 ma zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe, ale projekt nie jest zasilaczem laboratoryjnym z płynną regulacją limitu prądu.
Nie. Moduł pracuje po stronie niskiego napięcia i wymaga odpowiedniego źródła zasilania, np. transformatora z separacją galwaniczną. Połączenia z siecią 230 V powinny być wykonane poza modułem zgodnie z zasadami bezpieczeństwa.
