Zasilacz regulowany 1,5-32 V / 3 A na LM338 - PCB do projektu AVT 1731
- Zasilacz regulowany 1,5-32 V / 3 A pozwoli wykonać uniwersalne źródło napięcia do warsztatu i testów. Wersja A zawiera PCB do AVT1731; elementy kompletujesz osobno.
Regulowany zasilacz warsztatowy na LM338 - płytka PCB do AVT1731

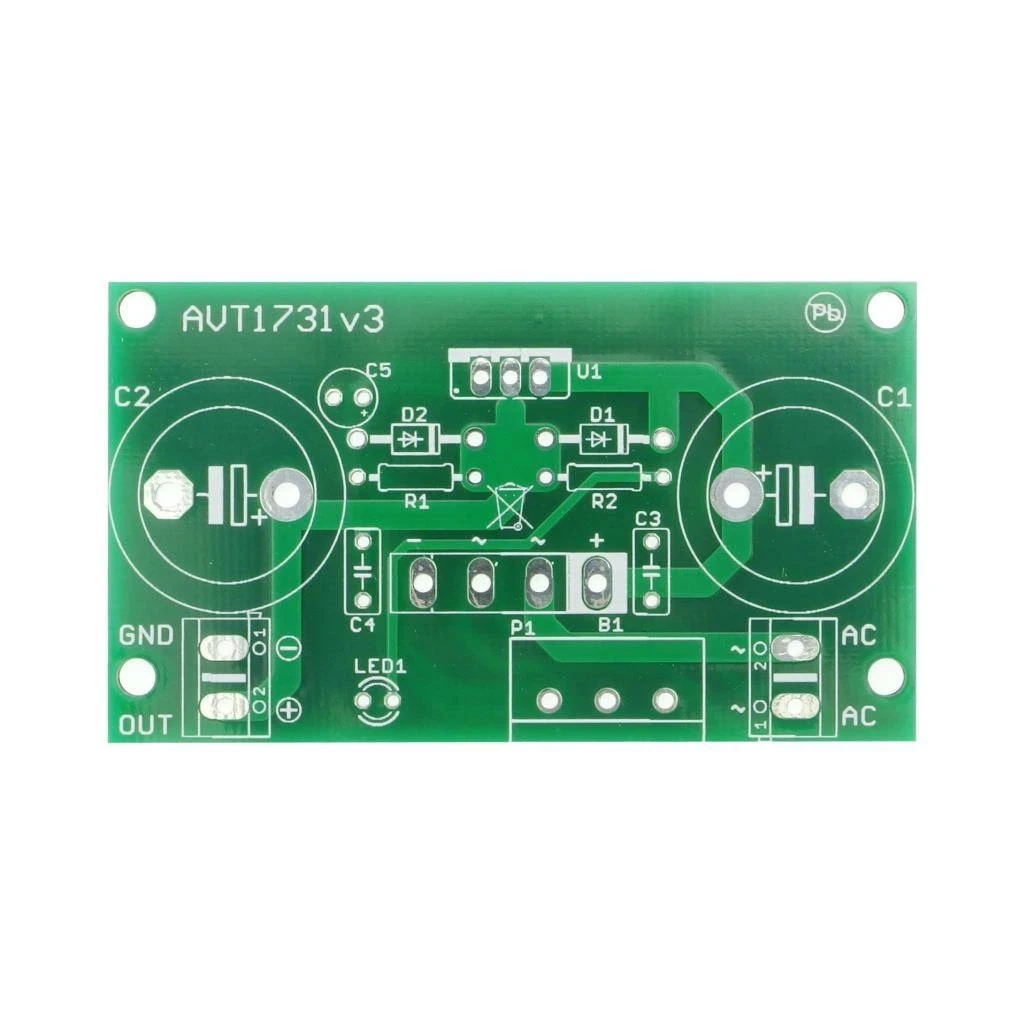

Płytka PCB do wykonania uniwersalnego zasilacza regulowanego z prostownikiem i stabilizatorem LM338.
Uniwersalne źródło napięcia do warsztatu i uruchamiania układów
AVT1731 to projekt regulowanego zasilacza opartego na stabilizatorze LM338. Układ zawiera prostownik wejściowy, kondensatory filtrujące, regulację napięcia potencjometrem oraz diodę LED sygnalizującą obecność napięcia na wyjściu.
Zasilacz sprawdza się w pracowni elektronika, na stanowisku testowym, przy uruchamianiu prototypów i w prostych aplikacjach wymagających regulowanego napięcia stałego. Stabilizator LM338 ma wbudowane zabezpieczenia przed przeciążeniem, zwarciem i przegrzaniem, ale dla pracy z większym prądem wymaga radiatora. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1731
Regulowany zasilacz na LM338 z prostownikiem wejściowym, filtracją, regulacją napięcia i sygnalizacją LED.
| Wersja | A – płytka drukowana PCB |
| Typ układu | regulowany zasilacz liniowy |
| Stabilizator | LM338 |
| Napięcie wyjściowe | regulowane, około 1,5…30 V |
| Maksymalny prąd wyjściowy | 3 A |
| Zakres napięcia zasilania | do 40 V na wejściu układu LM338 |
| Prostownik wejściowy | mostek Graetza B1 |
| Filtracja | kondensatory 4700 µF / 63 V oraz 100 nF |
| Sygnalizacja | dioda LED informuje o napięciu na wyjściu |
| Płytka PCB | 69×40 mm |
Wersja
AVT1731 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 220 Ω
- R2: 2,2 kΩ
- P1: potencjometr liniowy 5 kΩ
- C1, C2: 4700 µF / 63 V
- C3, C4: 100 nF
- C5: 10 µF / 63 V
- D1, D2: 1N4007
- LED1: dioda LED
- U1: LM338
- B1: mostek prostowniczy
- CON1, CON2: złącza ARK2/500
- Radiator
Notes
Napięcie wejściowe jest prostowane przez mostek B1 i filtrowane kondensatorami C1 oraz C2. Napięcie wyjściowe ustawia się potencjometrem P1.
Stabilizator LM338 ma zabezpieczenia przeciwzwarciowe, przeciążeniowe i termiczne, ale przy większym prądzie wymaga skutecznego radiatora.
Maksymalne napięcie na wejściu układu LM338 nie powinno przekraczać 40 V. Transformator, mostek prostowniczy, kondensatory, radiator i przewody trzeba dobrać do wymaganego napięcia oraz prądu obciążenia.
Układ jest zasilaczem liniowym, dlatego przy dużej różnicy między napięciem wejściowym i wyjściowym na stabilizatorze wydziela się znaczna moc cieplna.
Uwaga: płytki zasilacza nie należy podłączać bezpośrednio do sieci 230 VAC. Do zasilania wymagane jest odpowiednie źródło niskiego napięcia, np. transformator z separacją galwaniczną. Stabilizator LM338 musi pracować z radiatorem dobranym do prądu obciążenia i strat mocy.
Najczęściej zadawane pytania
AVT1731 A zawiera wyłącznie płytkę PCB do projektu regulowanego zasilacza na LM338. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do budowy regulowanego zasilacza warsztatowego, źródła napięcia do testowania układów, uruchamiania prototypów i zasilania niewielkich urządzeń elektronicznych.
Tak. LM338 wymaga radiatora, szczególnie przy większym prądzie wyjściowym albo dużej różnicy między napięciem wejściowym i wyjściowym.
Układ LM338 ma wbudowane zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe, ale projekt nie jest laboratoryjnym zasilaczem z płynnie regulowanym ograniczeniem prądowym.
Nie. Płytka zasilacza pracuje po stronie niskiego napięcia i wymaga odpowiedniego źródła zasilania, np. transformatora z separacją galwaniczną oraz prostownikiem na płytce.
