Zasilacz regulowany 1,5-32 V / 3 A na LM338 - KIT AVT 1731
- Regulowany układ zasilacza na LM338 do źródła napięcia dla testów, prototypów i pracowni elektronika. AVT1731 B to KIT DIY z PCB i elementami do lutowania.
Regulowany zasilacz warsztatowy na LM338 - KIT DIY AVT1731
KIT do zbudowania uniwersalnego zasilacza regulowanego z prostownikiem, filtracją i stabilizatorem LM338.
Zasilacz regulowany do samodzielnego montażu

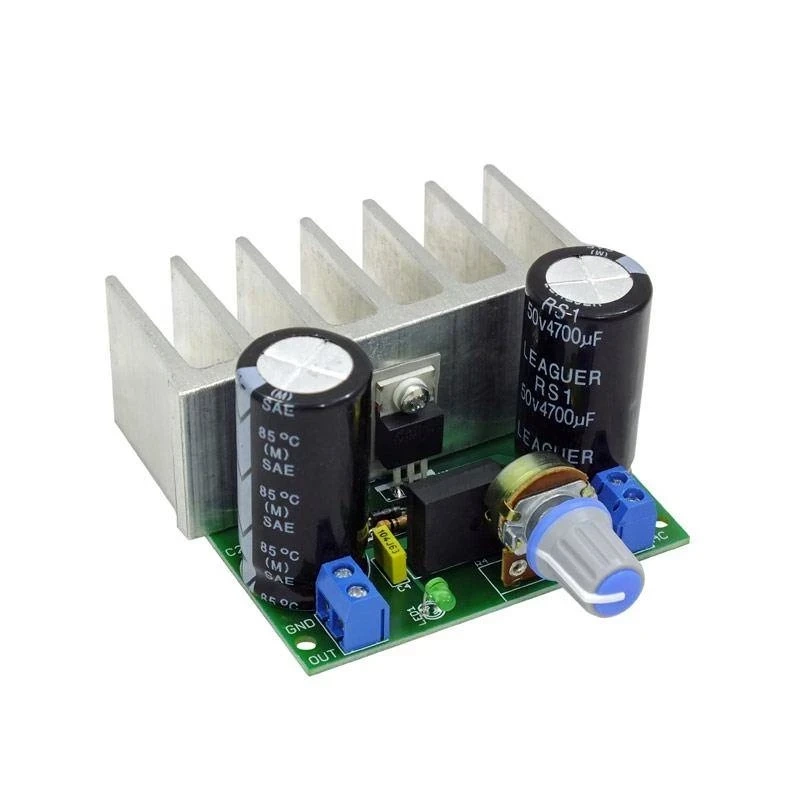

AVT1731 pozwala zbudować uniwersalny zasilacz regulowany oparty na popularnym stabilizatorze LM338. Układ ma mostek prostowniczy, kondensatory filtrujące, regulację napięcia potencjometrem P1 oraz diodę LED sygnalizującą napięcie na wyjściu.
Zestaw sprawdza się jako baza zasilacza warsztatowego, źródło napięcia do testów, stanowisk edukacyjnych, prototypów i układów serwisowych. Wersja B to KIT z płytką PCB, stabilizatorem LM338, mostkiem prostowniczym, kondensatorami, diodami, potencjometrem, rezystorami, złączami ARK oraz radiatorem do samodzielnego montażu.
Karta techniczna
AVT1731
Regulowany zasilacz na LM338 z prostownikiem wejściowym, filtracją, regulacją napięcia i sygnalizacją LED.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | regulowany zasilacz liniowy |
| Stabilizator | LM338 |
| Napięcie wyjściowe | regulowane, około 1,5…30 V |
| Maksymalny prąd wyjściowy | 3 A |
| Zakres napięcia zasilania | do 40 V na wejściu układu LM338 |
| Prostownik wejściowy | mostek Graetza B1 |
| Filtracja | kondensatory 4700 µF / 63 V oraz 100 nF |
| Sygnalizacja | dioda LED informuje o napięciu na wyjściu |

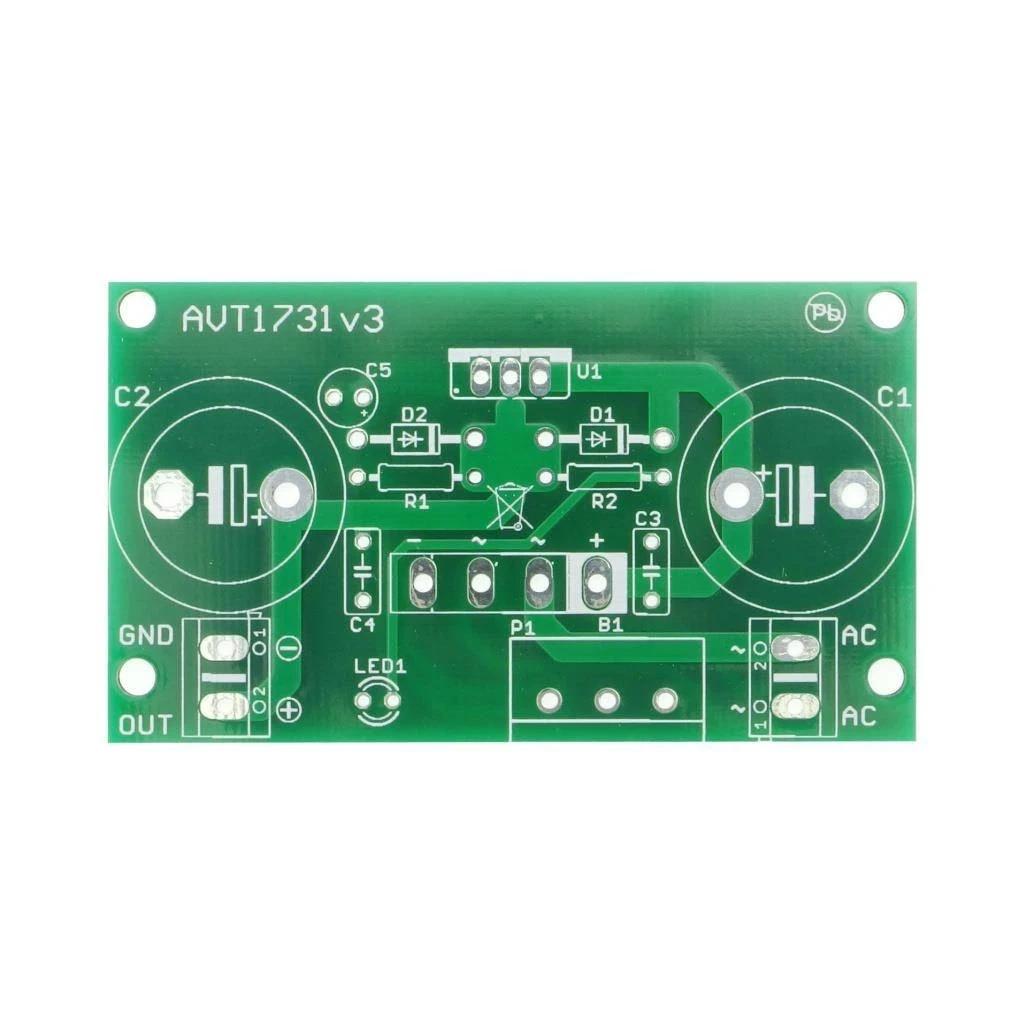

| Płytka PCB | 69×40 mm |
Wersja

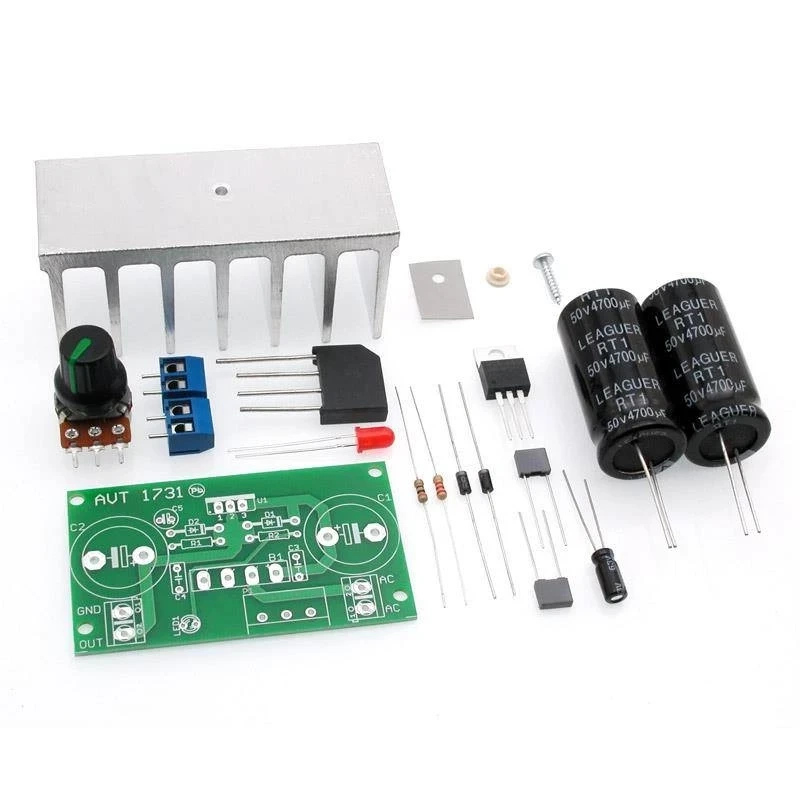

AVT1731 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, stabilizator LM338, mostek prostowniczy, kondensatory filtrujące, diody 1N4007, diodę LED, rezystory, potencjometr liniowy 5 kΩ, złącza ARK oraz radiator do zbudowania regulowanego zasilacza.
Notes
Napięcie wejściowe jest prostowane przez mostek B1 i filtrowane kondensatorami C1 oraz C2. Napięcie wyjściowe ustawia się potencjometrem P1.
Stabilizator LM338 ma zabezpieczenia przeciwzwarciowe, przeciążeniowe i termiczne, ale przy większym prądzie wymaga skutecznego radiatora.
Maksymalne napięcie na wejściu układu LM338 nie powinno przekraczać 40 V. Transformator, mostek prostowniczy, kondensatory, radiator i przewody trzeba dobrać do wymaganego napięcia oraz prądu obciążenia.
Układ jest zasilaczem liniowym, dlatego przy dużej różnicy między napięciem wejściowym i wyjściowym na stabilizatorze wydziela się znaczna moc cieplna.
Uwaga: płytki zasilacza nie należy podłączać bezpośrednio do sieci 230 VAC. Do zasilania wymagane jest odpowiednie źródło niskiego napięcia, np. transformator z separacją galwaniczną. Stabilizator LM338 musi pracować z radiatorem dobranym do prądu obciążenia i strat mocy.
Najczęściej zadawane pytania
AVT1731 B to zestaw KIT z płytką PCB i elementami do zlutowania regulowanego zasilacza na LM338. Zawiera m.in. stabilizator, mostek prostowniczy, kondensatory, diody, potencjometr, złącza i radiator.
Do budowy regulowanego zasilacza warsztatowego, źródła napięcia do testowania układów, uruchamiania prototypów i zasilania niewielkich urządzeń elektronicznych.
Tak. Radiator znajduje się w wykazie elementów. Przy większym obciążeniu trzeba zadbać o skuteczne odprowadzanie ciepła ze stabilizatora LM338.
Nie. Układ LM338 ma zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe, ale projekt nie jest zasilaczem laboratoryjnym z płynną regulacją limitu prądu.
Nie. Płytka zasilacza pracuje po stronie niskiego napięcia i wymaga odpowiedniego źródła zasilania, np. transformatora z separacją galwaniczną oraz prostownikiem na płytce.
