Zasilacz modułowy 78XX na szynę TH-35 - PCB do projektu AVT 1857
- Ułatwia budowę modułowego zasilacza liniowego z transformatorem 1,5…8 VA, stabilizatorem 78XX, mostkiem prostowniczym, bezpiecznikiem, warystorem i sygnalizacją LED. Wersja A zawiera płytkę PCB.
Zasilacz modułowy – liniowy zasilacz 78XX do obudowy Z-107 AVT1857
Płytka pozwala zbudować modułowy zasilacz liniowy z transformatorem, prostownikiem i stabilizatorem 78XX.
Gotowa baza zasilacza do urządzeń elektronicznych
AVT1857 pozwala zbudować modułowy zasilacz liniowy z transformatorem sieciowym, mostkiem prostowniczym, filtrem pojemnościowym i stabilizatorem z rodziny 78XX. Układ sprawdza się jako uniwersalny blok zasilający do małych urządzeń elektronicznych.

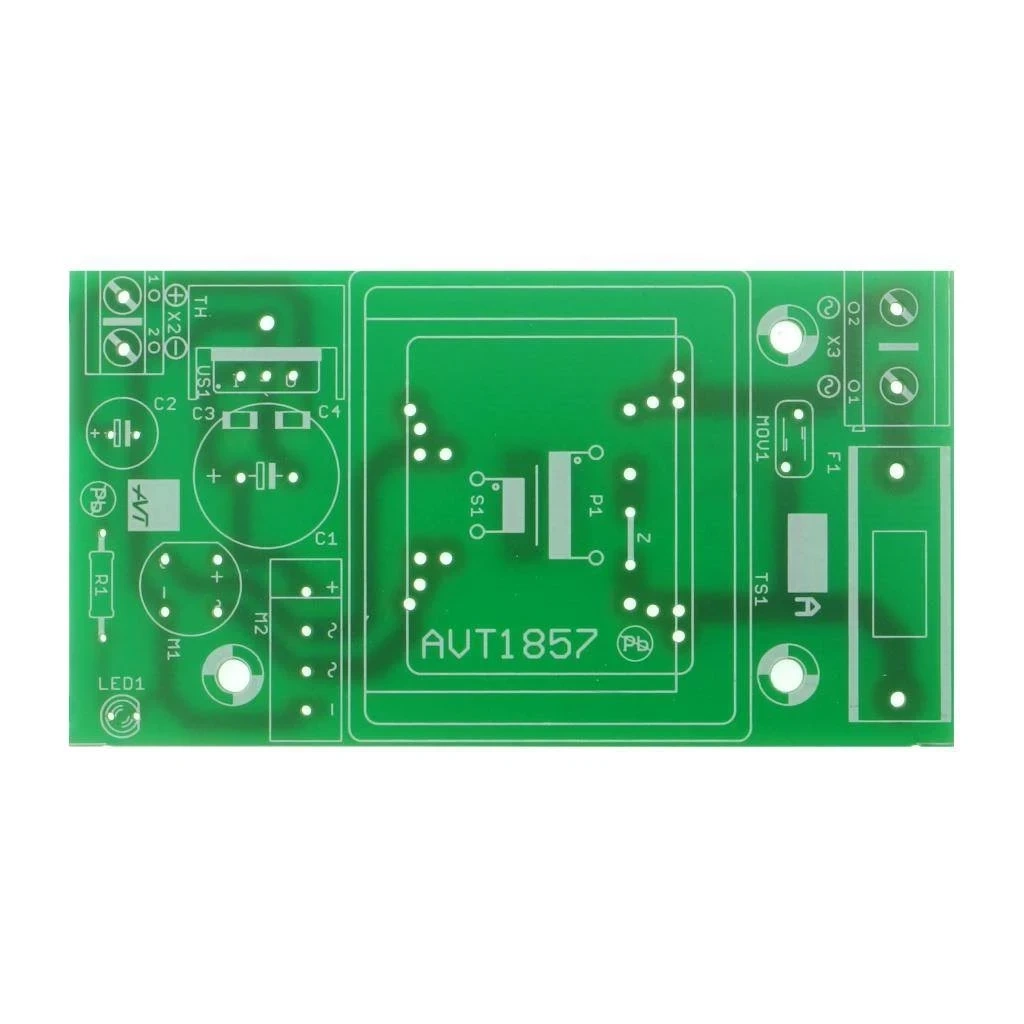

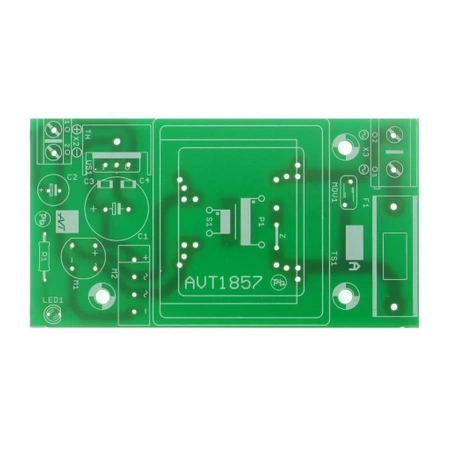

Płytka przewiduje montaż transformatorów z serii TS2/XX lub zalewanych transformatorów do druku o mocy 1,5…8 VA. Po stronie pierwotnej zastosowano miejsce na bezpiecznik i warystor, a wyjście zasilacza jest sygnalizowane diodą LED.
Karta techniczna
AVT1857
Modułowy zasilacz liniowy z transformatorem sieciowym, prostownikiem, stabilizatorem 78XX, zabezpieczeniem strony pierwotnej i sygnalizacją pracy.
| Wersja | A – płytka PCB |
| Typ projektu | modułowy zasilacz liniowy |
| Zastosowanie | blok zasilający do małych urządzeń elektronicznych i projektów wymagających stabilizowanego napięcia stałego |
| Rodzaj stabilizacji | liniowa, z wykorzystaniem stabilizatora z rodziny 78XX |
| Dobór napięcia wyjściowego | przez wybór stabilizatora 78XX o wymaganym napięciu nominalnym |
| Zasilanie wejściowe | 230 VAC przez transformator sieciowy |
| Moc transformatora | 1,5…8 VA |
| Dobór napięcia wtórnego transformatora | co najmniej równe wymaganemu napięciu wyjściowemu zasilacza |
| Dobór wydajności prądowej | wydajność transformatora przynajmniej 1,5 raza większa od zakładanego obciążenia |
| Prostownik wejściowy | mostek prostowniczy |
| Filtracja zasilania | filtr pojemnościowy po stronie wejściowej i wyjściowej stabilizatora |
| Zasada doboru pojemności filtrującej | co najmniej 1000 µF na każdy 1 A prądu obciążenia |
| Zabezpieczenie strony pierwotnej | bezpiecznik i warystor dobrane do zastosowanego transformatora |
| Sygnalizacja pracy | dioda LED informująca o obecności napięcia wyjściowego |
| Podłączenie wejścia i wyjścia | złącza śrubowe dla strony sieciowej i napięcia wyjściowego |
| Obudowa z dokumentacji | Z-107, modułowa 3S do montażu na szynie TH-35 |
| Wymiary płytki PCB | 46×85 mm |
Wersja A – płytka PCB
AVT1857 A zawiera płytkę PCB do projektu zasilacza modułowego. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 470 Ω…4,7 kΩ, zależnie od napięcia wyjściowego
- C1: 1000 µF / 35 V…2200 µF / 16 V, zależnie od napięcia wtórnego TS1
- C2: 100 µF / 35 V
- C3, C4: 100 nF / 50 V, SMD 1206
- US1: stabilizator 78XX, zależnie od wymaganego napięcia wyjściowego
- LED1: dioda LED 3 mm, kolor dowolny
- M1 albo M2: mostek prostowniczy RB1A lub RS205
- X1: złącze ARK2/7,5
- X2: złącze ARK2/5
- F1: bezpiecznik 100…500 mA, zależnie od zastosowanego transformatora
- MOV1: warystor 7…9 mm / 275…390 V
- TS1: transformator dobrany do wymaganego napięcia i prądu wyjściowego
- Radiator RAD DY-CN lub odpowiednik dobrany do strat mocy stabilizatora
- Opcjonalnie obudowa Z-107 do montażu na szynie TH-35
Notes
Transformator TS1 należy dobrać do wymaganego napięcia i prądu wyjściowego. Napięcie wtórne transformatora powinno być co najmniej równe oczekiwanemu napięciu wyjściowemu zasilacza, z uwzględnieniem zapasu dla stabilizatora.
Wydajność prądowa transformatora powinna być przynajmniej 1,5 raza większa od zakładanego obciążenia. Zbyt mały transformator może się przegrzewać i ulec trwałemu uszkodzeniu.
Przy zastosowaniu transformatora z serii TS2/XX trzeba wlutować zworę Z znajdującą się pod transformatorem. Sam transformator warto montować jako ostatni element.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Podłączenie strony pierwotnej transformatora, bezpiecznika, warystora i złącza X1 musi być wykonane w odpowiedniej obudowie, z zachowaniem izolacji, odstępów i zasad ochrony przeciwporażeniowej. Montaż i uruchamianie obwodów sieciowych powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To modułowy zasilacz liniowy do małych urządzeń elektronicznych, w którym można dobrać transformator i stabilizator do potrzebnego napięcia wyjściowego.
Układ wykorzystuje stabilizator z rodziny 78XX w obudowie TO-220. Konkretny typ dobiera się do wymaganego napięcia wyjściowego.
Płytka przewiduje transformator z serii TS2/XX lub wybrany transformator zalewany do druku o mocy od 1,5 do 8 VA.
Napięcie wtórne powinno być co najmniej równe oczekiwanemu napięciu wyjściowemu zasilacza, z zapasem potrzebnym dla stabilizatora liniowego.
Maksymalna wydajność prądowa transformatora powinna być przynajmniej 1,5 raza większa od zakładanego obciążenia.
Warystor pomaga chronić stronę pierwotną przed impulsami przepięciowymi. Po przekroczeniu napięcia znamionowego przewodzi duży prąd, co prowadzi do przepalenia bezpiecznika i odłączenia urządzenia.
Tak. Płytkę przystosowano do obudowy Z-107 3S, przeznaczonej do montażu na szynie TH-35.
Montaż samej płytki jest prosty, ale projekt zawiera obwody sieciowe 230 VAC, więc uruchomienie wymaga zachowania zasad bezpieczeństwa i odpowiednich kwalifikacji.
Nie. To wersja A, czyli sama płytka PCB. Stabilizator 78XX, transformator, mostek prostowniczy, kondensatory, rezystor, diodę LED, bezpiecznik, warystor, złącza, radiator, obudowę i pozostałe elementy trzeba dobrać osobno według wykazu.
