Smukły zasilacz 24 V do długich taśm LED i kilku stref oświetlenia, IP44

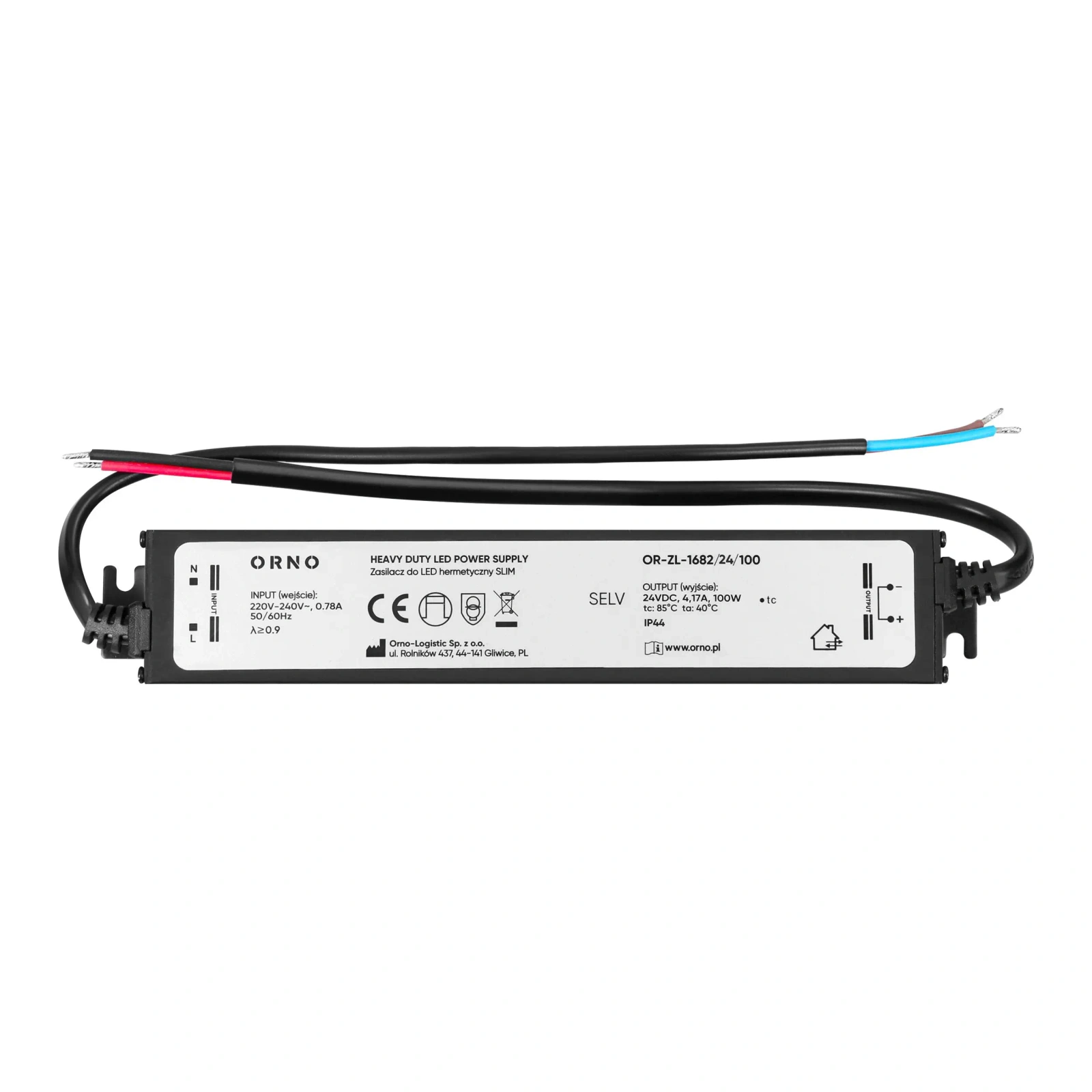

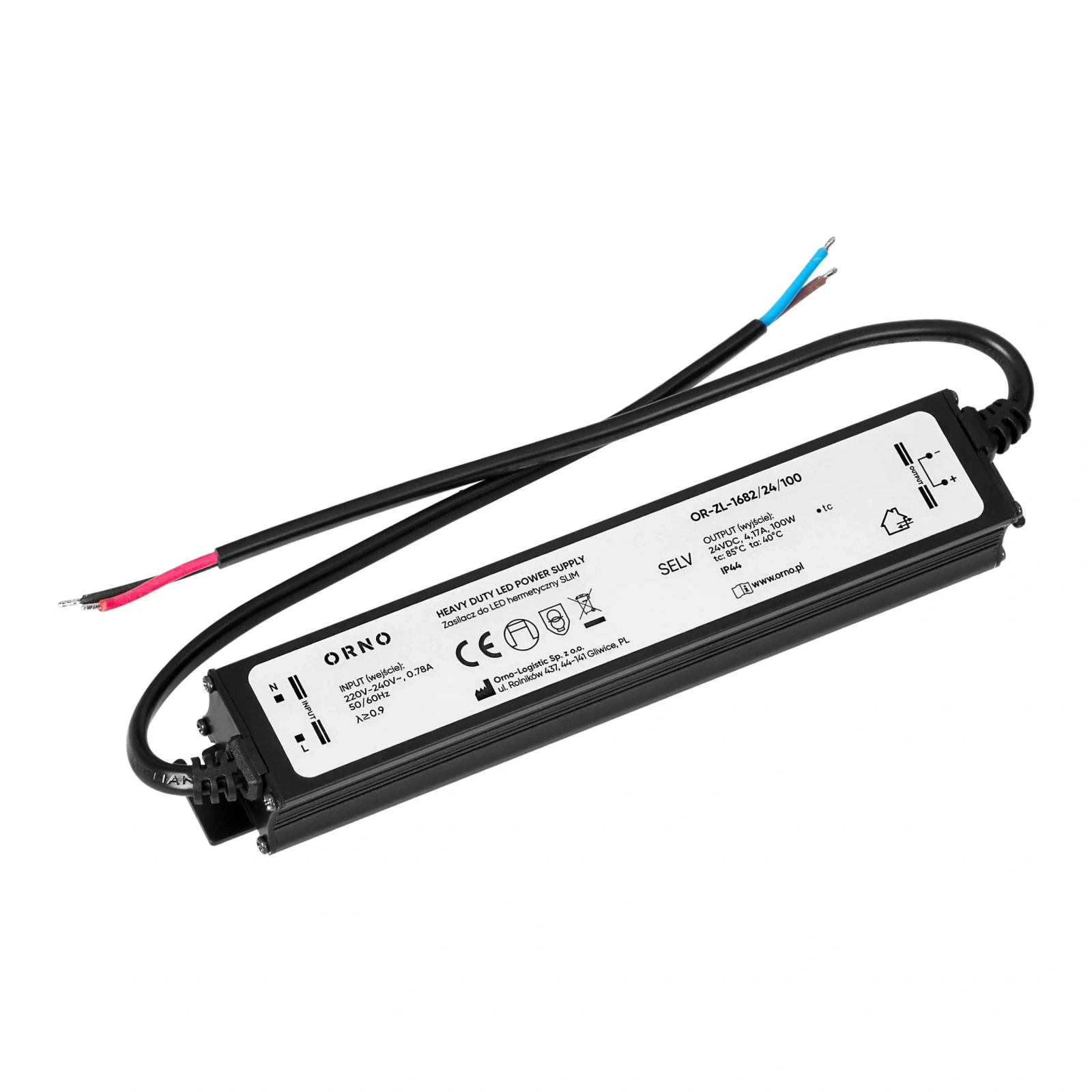

Orno OR-ZL-1682/24/100 to zasilacz do taśm LED 24 V o mocy 100 W i prądzie wyjściowym 4,17 A, zamknięty w hermetycznej metalowej obudowie o stopniu ochrony IP44. Stałe napięcie 24 V DC zasila taśmy i moduły LED 24 V, także w instalacjach z kilkoma strefami światła i w oświetleniu ekspozycyjnym.

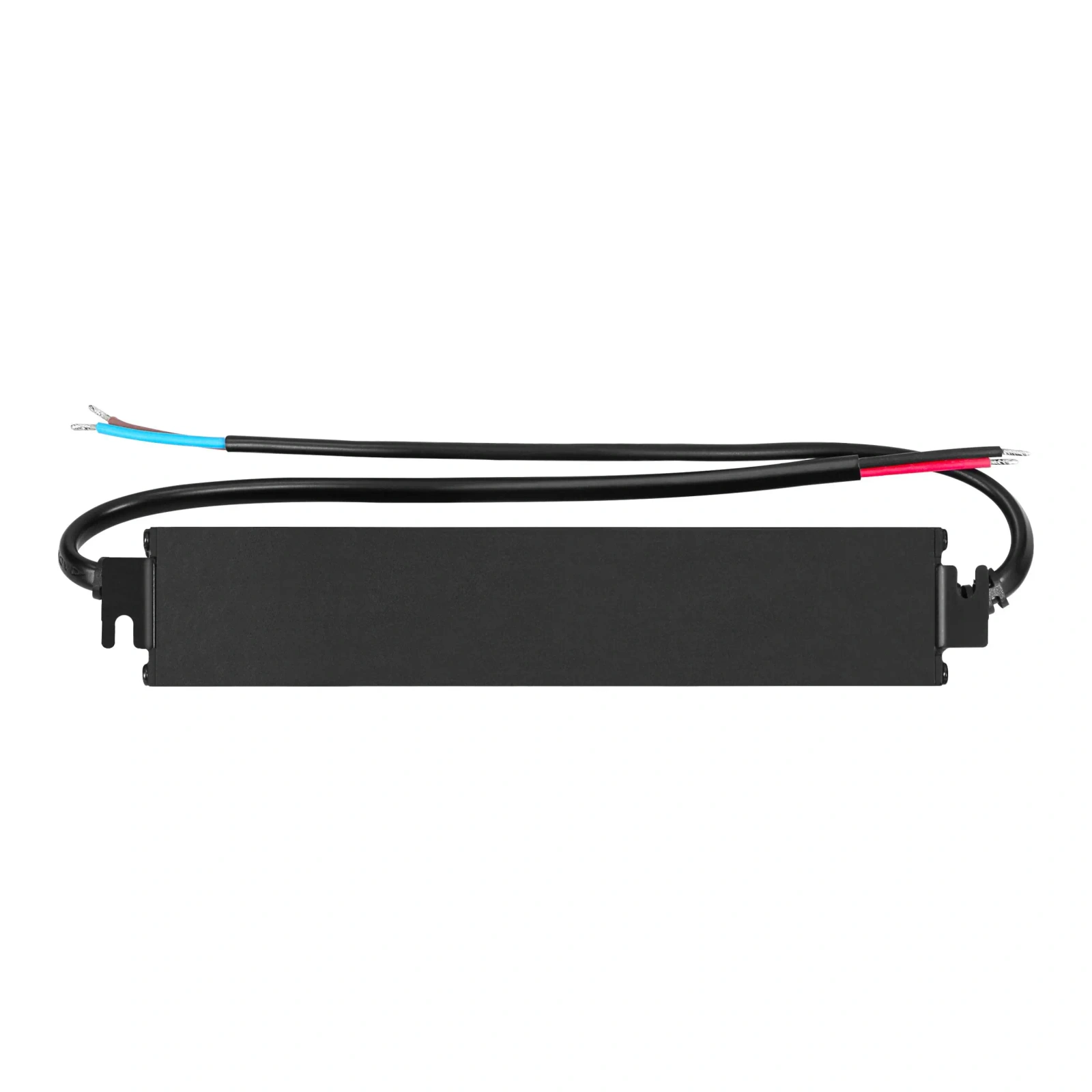

Obudowa ma 30 mm szerokości i 22 mm wysokości, dzięki czemu mieści się pod szafkami i w wąskich szczelinach zabudowy. Mocuje się ją wkrętami przez uszy montażowe na końcach, a przewody sieciowy i wyjściowy są zamontowane fabrycznie.

Co daje w praktyce

• o połowę mniejszy prąd przy tej samej mocy - 100 W przy 24 V to 4,17 A, podczas gdy układ 12 V wymaga 8,33 A
• równa jasność na długim odcinku taśmy - mniejszy prąd oznacza mniejszy spadek napięcia na przewodach i ścieżkach taśmy
• współczynnik mocy λ ≥0,9 i sprawność 91% - zasilacz pobiera z sieci ok. 110 W przy pełnym obciążeniu
• autorestart po awarii sieci - po powrocie napięcia zasilacz wznawia pracę bez ręcznego resetu, a zabezpieczenia chronią go przed zwarciem, przeciążeniem, przepięciem i przegrzaniem

Specyfikacja techniczna

• napięcie wyjściowe: 24 V DC, stałe
• prąd wyjściowy: 4,17 A
• moc wyjściowa: 100 W
• napięcie wejściowe: 220-240 V AC, 50/60 Hz, prąd 0,78 A
• współczynnik mocy: λ ≥0,9
• sprawność: 91%
• stopień ochrony: IP44, wyjście SELV
• zabezpieczenia: zwarciowe, przeciążeniowe, napięciowe, temperaturowe, autorestart
• temperatura otoczenia: do 40°C (ta), temperatura punktu tc: 85°C
• obudowa: metalowa, montaż natynkowy, fabrycznie zamontowane przewody
• wymiary: 170 × 30 × 22 mm
• masa: 195 g
• normy: EN 61347-1, EN 61347-2-13, EN 55015, EN 61547

Dlaczego taśma LED 24 V świeci równiej na długim odcinku

Moc jest iloczynem napięcia i prądu. Te same 100 W wymagają przy 24 V prądu 4,17 A, a przy 12 V - 8,33 A. Spadek napięcia na przewodach i ścieżkach taśmy jest proporcjonalny do prądu, a straty mocy rosną z jego kwadratem. W układzie 24 V spadek napięcia jest dwa razy mniejszy, a straty cztery razy mniejsze, dlatego ciągły odcinek zasilany z jednego końca może być dłuższy, zanim jego koniec zacznie świecić słabiej.

Łączna długość taśmy na jednym zasilaczu zależy natomiast wyłącznie od mocy. Przy zapasie ok. 20% obciążenie wynosi do ok. 80 W, co dla taśmy 24 V o mocy 14,4 W/m daje ok. 5,5 m - tyle samo co w układzie 12 V tej samej mocy. Przewaga napięcia 24 V dotyczy równomierności świecenia, a nie liczby metrów.

Najczęściej zadawane pytania - zasilacz Orno OR-ZL-1682/24/100

Czy taśmę LED 12 V można podłączyć do zasilacza 24 V?

Nie. Napięcie 24 V jest dwukrotnie wyższe od znamionowego napięcia taśmy 12 V, przez diody popłynie za duży prąd i taśma ulegnie uszkodzeniu. Zasilacz 24 V współpracuje wyłącznie z taśmami i modułami LED 24 V.

Jak podłączyć kilka stref oświetlenia do jednego zasilacza?

Każdą strefę łączy się z wyjściem zasilacza osobnymi przewodami, równolegle. Suma mocy wszystkich stref nie powinna przekraczać ok. 80 W, co zostawia zapas 20% mocy znamionowej.

Co oznaczają symbole ta 40°C i tc 85°C na etykiecie?

ta to najwyższa dopuszczalna temperatura otoczenia, w którym pracuje zasilacz - 40°C. tc to najwyższa dopuszczalna temperatura w punkcie pomiarowym oznaczonym na obudowie - 85°C. W ciasnej zabudowie o temperaturze decyduje odprowadzanie ciepła, dlatego zasilacza nie zamyka się szczelnie bez przestrzeni wokół obudowy.

Czy po zaniku napięcia w sieci zasilacz trzeba resetować?

Nie. Funkcja autorestart wznawia pracę zasilacza samoczynnie po ustaniu awarii sieci, a oświetlenie włącza się ponownie bez ingerencji użytkownika.
